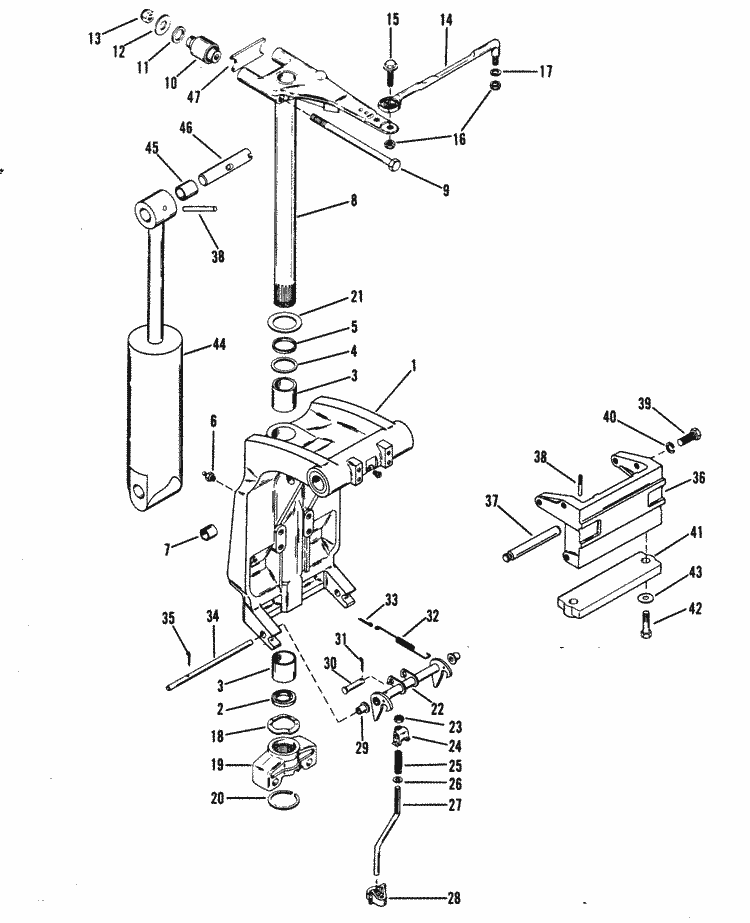

Parts for Mercury Marine 75 HP (4 Cylinder) Swivel Bracket & Steering Arm
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.

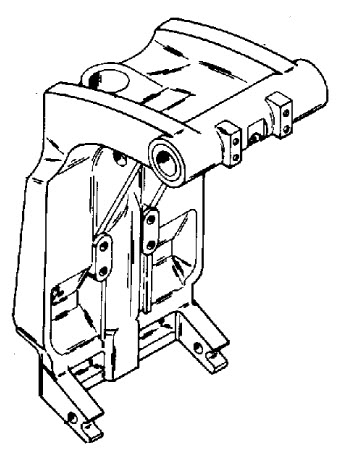

#1 | 1499-8710A 4 | SWIVEL BRACKET ASSEMBLY (1 required per assembly) |
1499-8710A 4 - Swivel Bracket [ More info ] Unavailable |
||
1499-8710A17 - Swivel Bracket [ More info ] Unavailable |
||
1499-8710A20 - Swivel Bracket-BL [ More info ] Unavailable |
||
1499-8710T20 - Swivel Bracket, Black [ More info ] Unavailable |
||
#2 | 26-87735 | OIL SEAL, SWIVEL BRACKET (LOWER) (1 required per assembly) |

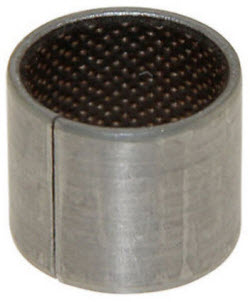

#3 | 23-67669 | BUSHING, SWIVEL BRACKET - LOWER AND UPPER (2 required per assembly) |
23-67669 - Bushing [ More info ] Unavailable |
||

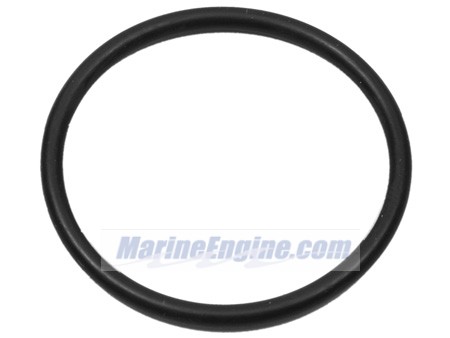

#4 | 25-33466 | "O" RING, SWIVEL BRACKET - UPPER (1 required per assembly) |
18-7164-9 - O-Ring (PK5) 25-33466 [ More info ]
$9.99 $9.50 |
||
#5 | 23-67668 | SPACER, SWIVEL BRACKET - UPPER (1 required per assembly) |
23-67668 - Spacer - Swivel Bracket - Upper [ More info ] Unavailable |
||
#6 | 22-74036 | FITTING, GREASE (2 required per assembly) |
228M0169589 - FITTING Note: Priced Individually [ More info ] |
||
#7 | 23-99608 | BUSHING, SWIVEL BRACKET (2 required per assembly) |
23-99608 - Bushing [ More info ] Unavailable |
||

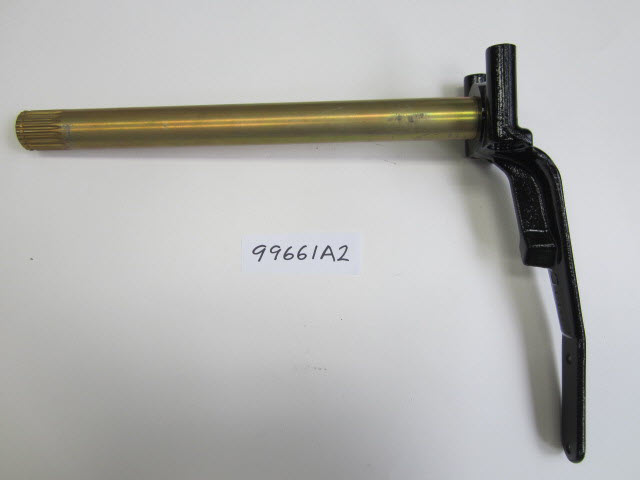

#8 | 99661A 2 | SWIVEL PIN AND STEERING ARM ASSEMBLY (1 required per assembly) |
99661A 2 - Swivel Pin Assembly [ More info ] Unavailable |
||
#9 | 10-99621 | SCREW, STEERING ARM TO UPPER MOUNT (2 required per assembly) |
10-99621 - Screw, NLA [ More info ] Unavailable |
||
#10 | 75296 | MOUNT, RUBBER - UPPER (2 required per assembly) |
#11 | 12-47840 | WASHER, UPPER MOUNT BOLT (2 required per assembly) |
#12 | 12-31263 | WASHER, UPPER MOUNT BOLT (2 required per assembly) |
#13 | 11-34933 | NUT, UPPER MOUNT BOLT (2 required per assembly) |
11-34933 - Nut (7/16-20) [ More info ] Unavailable |
||
11-8M0204653 - Prop Lock Nut 7/16-20 , Priced Individually [ More info ] |
||
18-3721-9 - Lock Nut, 11-34933, 5PK [ More info ]
$19.49 $13.18 |
||

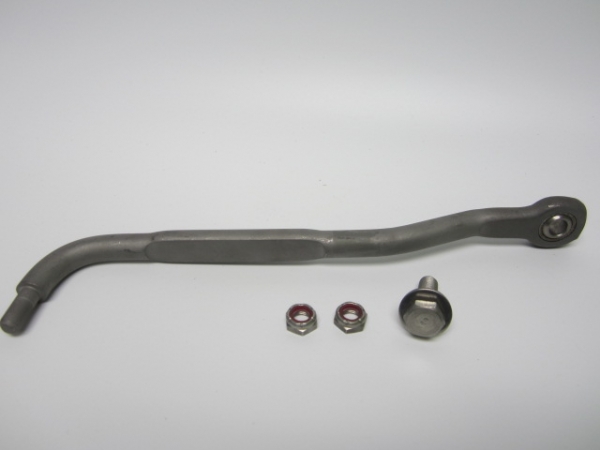

#14 | 92876A 1 | STEERING LINK ASSEMBLY (1 required per assembly) |
92876A 1 - Steering Link Kit [ More info ] Unavailable |
||
92876A10 - Steering Link Kit [ More info ] Unavailable |
||
#15 | 10-14000 | SCREW, STEERING LINK TO STEERING ARM (1-1/8") (1 required per assembly) |
#16 | 11-34863 | NUT, STEERING LINK SCREW (2 required per assembly) |

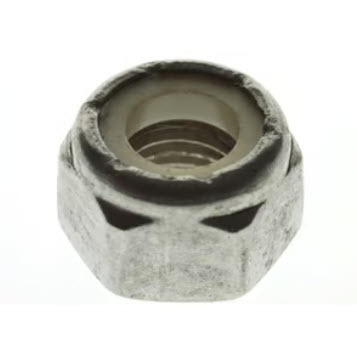

11-826709113 - Nut, (.375-24) Stainless Steel [ More info ] Unavailable |
||
11-8M0042636 - Nut - Brass , Priced Individually [ More info ] |
||
118M0204726 - NUT-BRASS Note: Priced Individually [ More info ] Unavailable |
||
#17 | 12-34931 | WASHER, STEERING LINK TO STEERING ARM (2 required per assembly) |
12-34931 - Washer, (.406 X .734 X .063 - Stainless Steel) [ More info ] |
||
#18 | 13-78854 | WAVE WASHER, BOTTOM YOKE (1 required per assembly) |
#19 | 99644 | BOTTOM YOKE MERCURY (1 required per assembly) |
99644 - YOKE [ More info ] Unavailable |
||
99644T - BOTTOM YOKE [ More info ] Unavailable |
||
99644F 1 - Yoke, Bottom - NLA [ More info ] Unavailable |
||
#19 | 99644T 6 | BOTTOM YOKE MARINER (1 required per assembly) |
99644T 6 - BOTTOM YOKE [ More info ] Unavailable |
||
99644F 2 - YOKE-BOTTOM,NLA [ More info ] Unavailable |
||
#20 | 53-67684 | RETAINING RING, BOTTOM YOKE (1 required per assembly) |
#21 | 12-67670 | WASHER, THRUST - SWIVEL BRACKET (1 required per assembly) |
12-67670 - Washer, Thrust, Swivel Bracket, NLA [ More info ] |
||
#22 | 43409T | REVERSE LOCK (1 required per assembly) NOT USED WITH POWER TRIM |
#23 | 11-35814 | NUT, JAM - PUSH ROD (1 required per assembly) NOT USED WITH POWER TRIM |
11-35814 - Nut (5/16-24) [ More info ] Unavailable |
||

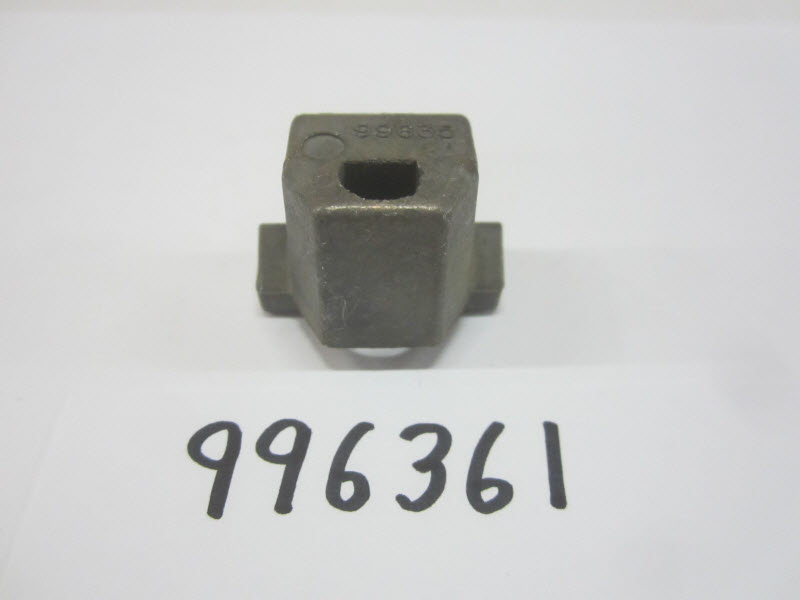

#24 | 99636 | YOKE, PUSH ROD (1 required per assembly) NOT USED WITH POWER TRIM |

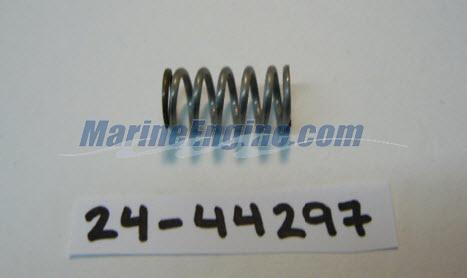

#25 | 24-44297 | SPRING, PUSH ROD NUT (1 required per assembly) NOT USED WITH POWER TRIM |
#26 | 12-70132 | WASHER, PUSH ROD (1 required per assembly) NOT USED WITH POWER TRIM |
12-70132 - Washer, (.323 X .563 X .063 - Stainless Steel) [ More info ] Unavailable |
||

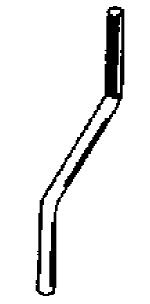

#27 | 43414 | PUSH ROD (1 required per assembly) NOT USED WITH POWER TRIM |
#28 | 92704 | GUIDE, PUSH ROD (1 required per assembly) NOT USED WITH POWER TRIM |

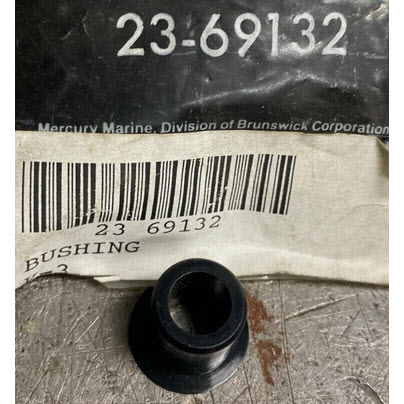

#29 | 23-69132 | BUSHING, REVERSE LOCK SHAFT (2 required per assembly) NOT USED WITH POWER TRIM |
#30 | 17-99663 | CLEVIS PIN, REVERSE LOCK (1 required per assembly) NOT USED WITH POWER TRIM |
#31 | 18-25191 | COTTER PIN, CLEVIS PIN (1 required per assembly) NOT USED WITH POWER TRIM |

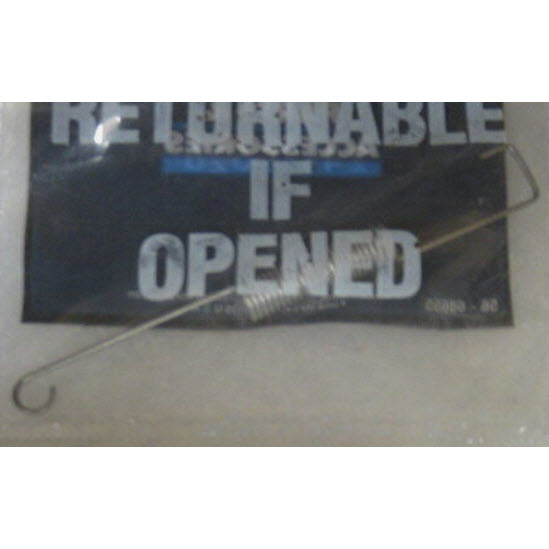

#32 | 24-99626 | SPRING, REVERSE LOCK (1 required per assembly) NOT USED WITH POWER TRIM |
#33 | 18-47959 | COTTER PIN, SPRING (1 required per assembly) NOT USED WITH POWER TRIM |

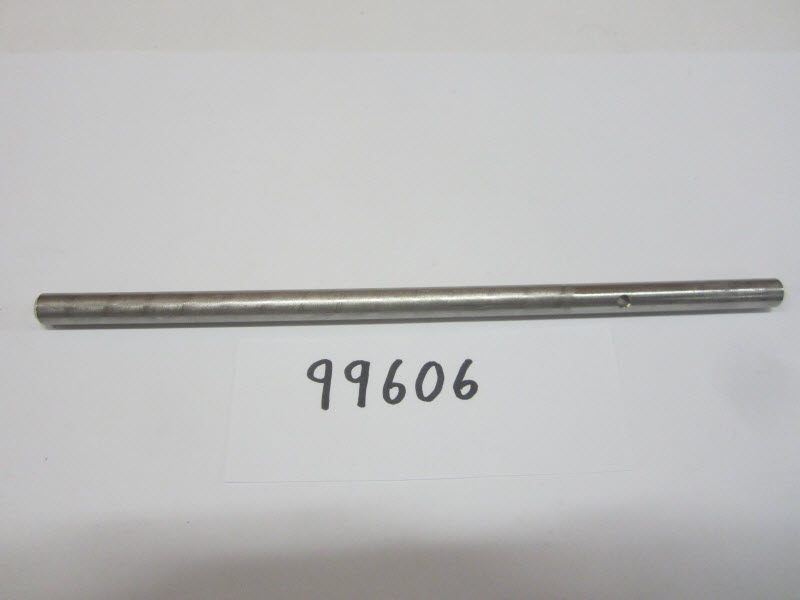

#34 | 99606 | SHAFT, REVERSE LOCK (1 required per assembly) NOT USED WITH POWER TRIM |

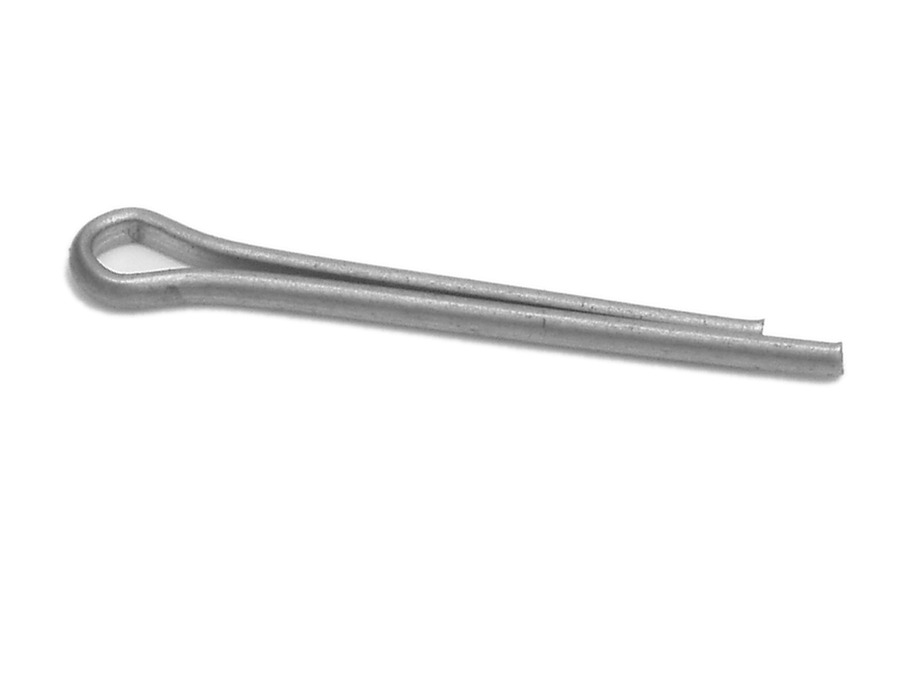

#35 | 18-45882 | COTTER PIN, SHAFT (1 required per assembly) NOT USED WITH POWER TRIM |

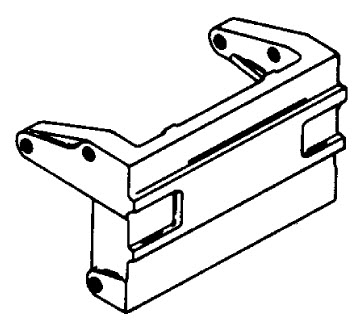

#36 | 99653 | BRACKET, SHOCK ABSORBER (1 required per assembly) NOT USED WITH POWER TRIM |
#37 | 99619 | SHAFT, SHOCK ABSORBER (LOWER) (1 required per assembly) NOT USED WITH POWER TRIM |
#38 | 17-13794 | GROOVE PIN, SHOCK ABSORBER (2 required per assembly) NOT USED WITH POWER TRIM |
17-13794 - Pin, Groove [ More info ] Unavailable |
||
#39 | 10-40003 77 | SCREW, BRACKET (6 required per assembly) |
#40 | 13-40025 8 | LOCKWASHER, BRACKET SCREW (6 required per assembly) |

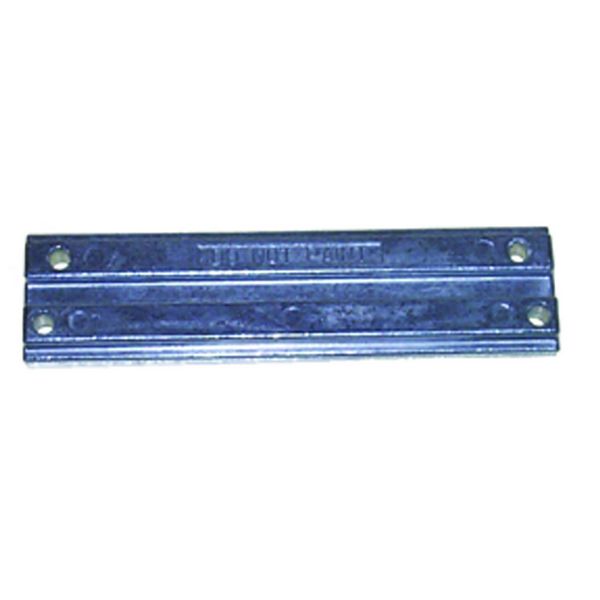

#41 | 43396A 1 | ANODE ASSEMBLY (1 required per assembly) |
43396A 1 - ANODE ASSY [ More info ] Unavailable |
||
43396A 2 - Anode Assembly [ More info ] Unavailable |
||

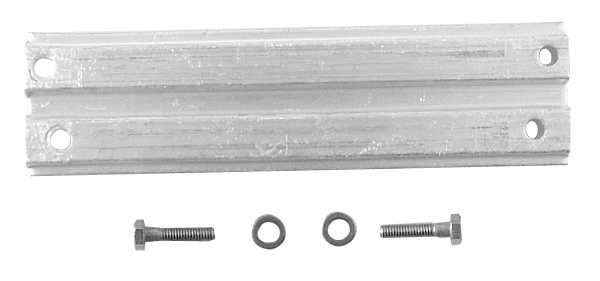

818298A 1 - Anode Kit [ More info ] Unavailable |
||

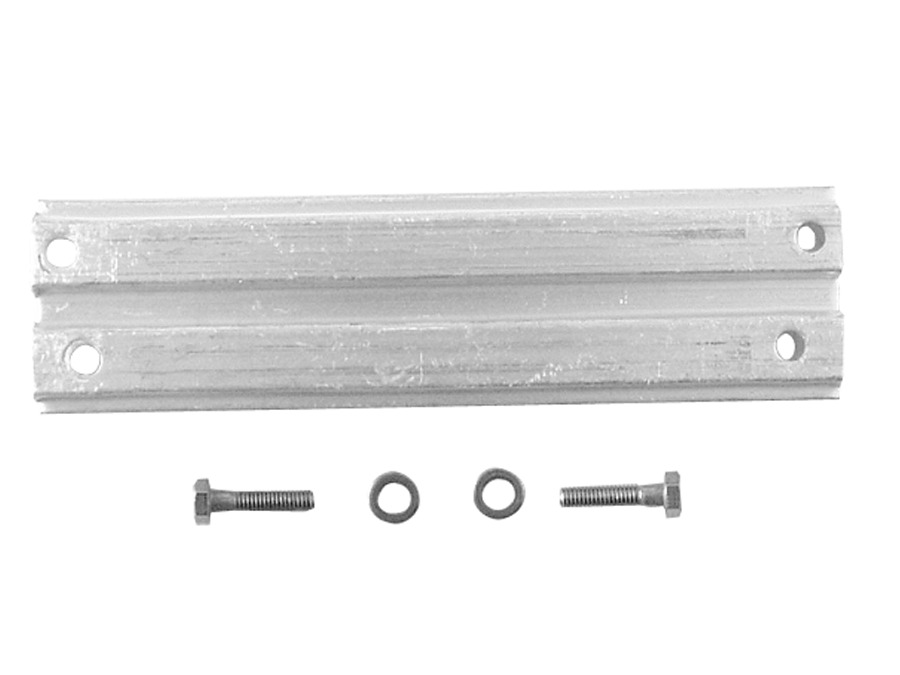

97-818298Q 1 - Anode Kit - Outboard Transom Aluminum [ More info ] |
||
97-818298T 1 - Anode - Outboard Transom Aluminum [ More info ] |
||

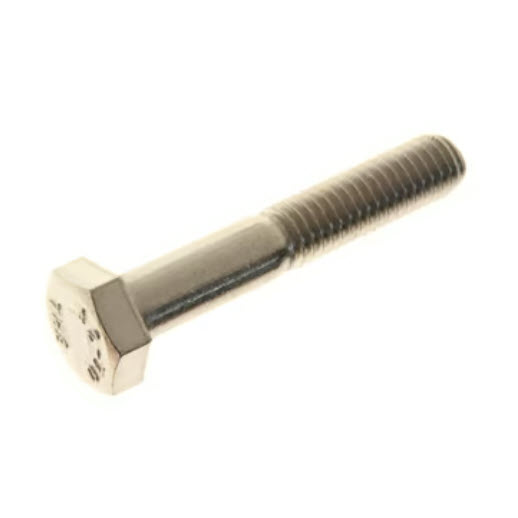

#42 | 10-40003 32 | SCREW, ANODE (2 required per assembly) |
#43 | 12-29245 | WASHER, ANODE SCREW (2 required per assembly) |
12-8M0204649 - WASHER Note: Priced Individually [ More info ] |
||
#44 | 55-99724A 2 | SHOCK ABSORBER (1 required per assembly) NOT USED WITH POWER TRIM MERCURY |
55-99724A 2 - SHOCK ABSORBER [ More info ] Unavailable |
||
55-99724A15 - SHOCK ABSORBER-BL [ More info ] Unavailable |
||
55-99724T15 - SHOCK ABSORBER,NLA [ More info ] Unavailable |
||
#44 | 55-99724A 3 | SHOCK ABSORBER (1 required per assembly) NOT USED WITH POWER TRIM MARINER |
55-99724A 3 - SHOCK ABSORBER [ More info ] Unavailable |
||
55-99724A16 - SHOCK ABSORBER-GR [ More info ] Unavailable |
||
#46 | 99625 | SHAFT, SHOCK ABSORBER (UPPER) (1 required per assembly) NOT USED WITH POWER TRIM |
99625 - Shaft [ More info ] Unavailable |
||
99625 1 - Shaft [ More info ] Unavailable |
||

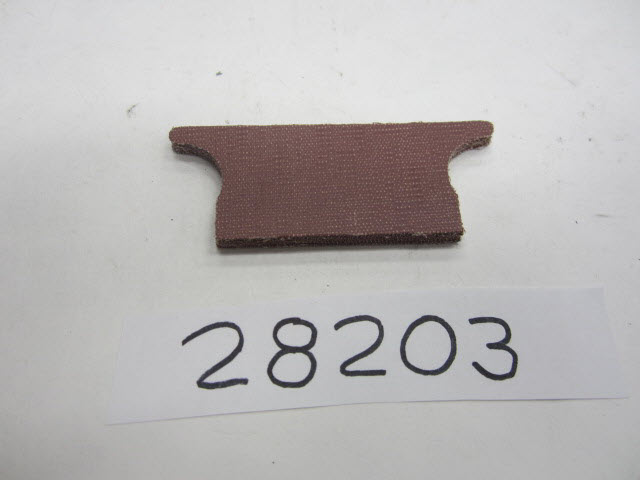

#47 | 28203 | BUMPER, TOP YOKE (1 required per assembly) |
