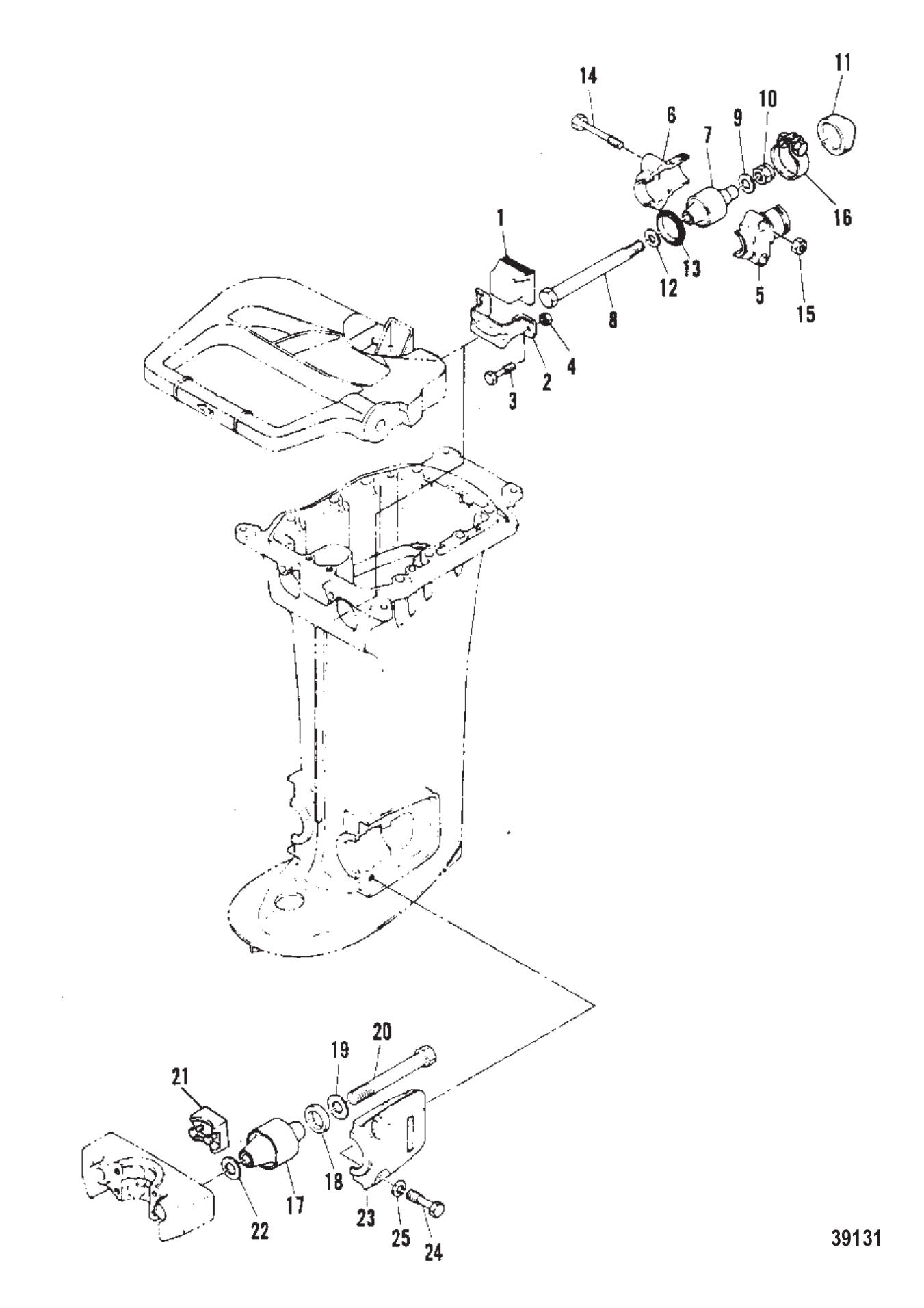

Parts for 40C (Twin Carb) 2-Stroke Carbureted Mercury Outboard Motor Mounting System
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
| #1 | 83496M | DAMPER UPPER MOUNT RUBBER (1 required per assembly) |
|
83496M - Damper, NLA [ More info ] Unavailable |
||
| #2 | 83497M | BRACKET (1 required per assembly) |
| #3 | 82405M | SCREW @2 (2 required per assembly) — Replaces: 82453M |
| #4 | 82389M | NUT @2 (2 required per assembly) — Replaces: 83611M |
|
11-82389M - Nut, NLA [ More info ] Unavailable |
||
| #5 | 83498M | COVER UPPER MOUNT RUBBER (2 required per assembly) |
| #6 | 83499M | COVER UPPER MOUNT RUBBER (2 required per assembly) |
|
83499M - Cover [ More info ] Unavailable |
||
| #7 | 8M0121495 | MOUNT UPPER SIDE (2 required per assembly) — Replaces: 83910M, 83910T |
| #8 | 83501M | SCREW (2 required per assembly) |
| #9 | 83911M | WASHER @2 (2 required per assembly) |
| #10 | 84295M | NUT NYLON (2 required per assembly) |
| #11 | 83912M | CAP (2 required per assembly) |
|
83912M - Cap, NLA [ More info ] Unavailable |
||
| #12 | 83504M | WASHER (2 required per assembly) |
| #13 | 83505M | SEAL RUBBER (2 required per assembly) |
|
25-83505M - Grommet, NLA [ More info ] Unavailable |
||
| #14 | 83506M | SCREW (4 required per assembly) |
| #15 | 82382M | NUT @5 (4 required per assembly) — Replaces: 82392M |
| #16 | 83507M | CLAMP (2 required per assembly) |
| #17 | 8M0050006 | MOUNT LOWER SIDE (2 required per assembly) — Replaces: 83914M |
| #18 | 81860M | WASHER @2 (2 required per assembly) |
| #19 | 83915M | WASHER (2 required per assembly) |
| #20 | 83510M | SCREW (2 required per assembly) |
| #21 | 83511M | DAMPER LOWER MOUNT RUBBER (1 required per assembly) |
|
83511M - Damper,NLA [ More info ] Unavailable |
||
| #22 | 84429M | WASHER (2 required per assembly) |
|
12-84429M - WASHER,NLA [ More info ] Unavailable |
||
| #23 | 83512M | COVER LOWER MOUNT (2 required per assembly) |
| #24 | 95416M | BOLT (4 required per assembly) |
| #25 | 82215M | LOCKWASHER @5 (4 required per assembly) |
