Parts for MerCruiser Bravo X Two Universal Joint & Shift Components
Tap to zoom. Scroll down to order.

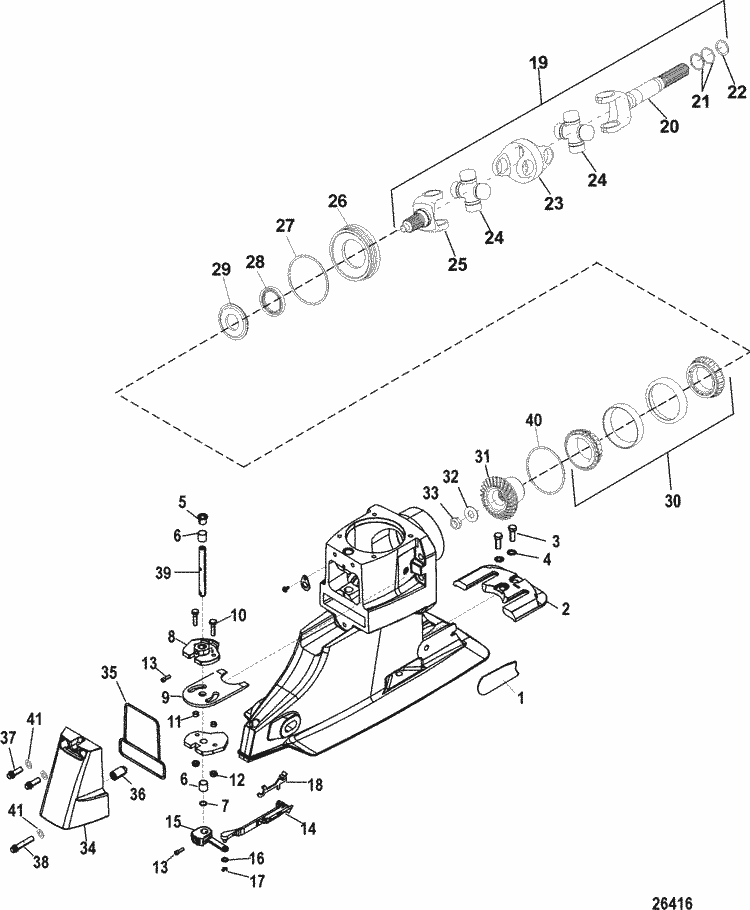

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 1589-865440H70 | HOUSING, Driveshaft - Basic, Basic (1 required per assembly) |
1589-865440H70 - Dsh Br X/Xr-Basic [ More info ] Unavailable |
||
# | 1500-866459J00 | HOUSING, Driveshaft - Basic (1 required per assembly) |
1500-866459J00 - Dsh Brv X ScBasic [ More info ] Unavailable |
||
# | 26-16709A 2 | SEAL KIT, Driveshaft Housing (1 required per assembly) |
#NS | 1589-865440H66 | HOUSING ASSEMBLY, Driveshaft - Complete (1 required per assembly) (Bravo-I 1.36:1 Ratio)(Bravo-II 1.50:1 and 1.81:1 Ratio)(Bravo-III 1.36:1 and 1.81:1 Ratio) |
1589-865440H66 - Dsh Bravo X 27/29 [ More info ] Unavailable |
||
#NS | 1500-866459J01 | HOUSING ASSEMBLY, Driveshaft - Complete (1 required per assembly) (SEACORE)(Bravo-I 1.36:1 Ratio)(Bravo-II 1.50:1 and 1.81:1 Ratio)(Bravo-III 1.36:1 and 1.81:1 Ratio) |
1500-866459J01 - Dsh Brv X SC27/29 [ More info ] Unavailable |
||
#NS | 1589-865440H67 | HOUSING ASSEMBLY, Driveshaft - Complete (1 required per assembly) (Bravo-I 1.50:1 Ratio)(Bravo-II 1.65:1 and 2.0:1 Ratio) |
1589-865440H67 - Dsh Bravo X 27/32 [ More info ] Unavailable |
||
#NS | 1500-866459J02 | HOUSING ASSEMBLY, Driveshaft - Complete (1 required per assembly) (SEACORE)(Bravo-I 1.50:1 Ratio)(Bravo-II 1.65:1 and 2.0:1 Ratio) |
1500-866459J02 - Dsh Brv X SC27/32 [ More info ] Unavailable |
||
#NS | 1589-865440H68 | HOUSING ASSEMBLY, Driveshaft - Complete (1 required per assembly) (Bravo-I 1.65:1 Ratio)(Bravo-II 2.20:1 Ratio)(Bravo-III 2.20:1 and 2.43:1 Ratio) |
1589-865440H68 - Dsh Bravo X 23/30 [ More info ] Unavailable |
||
#NS | 1500-866459J03 | HOUSING ASSEMBLY, Driveshaft - Complete (1 required per assembly) (SEACORE)(Bravo-I 1.65:1 Ratio)(Bravo-II 2.20:1 Ratio)(Bravo-III 2.20:1 and 2.43:1 Ratio) |
1500-866459J03 - Dsh Brv X SC23/30 [ More info ] Unavailable |
||
#1 | 805261A 1 | WEAR PAD KIT (1 required per assembly) |
#2 | 821630Q 1 | ANODE ASSEMBLY (1 required per assembly) |
97-821630Q 1 - Anode Kit -Drive Shaft Housing Bravo [ More info ] |
||
97-821630T 1 - Anode-Drive Shaft Housing Bravo [ More info ] |
||
#3 | 10-65210 | SCREW, (.375-16 x 1.00) (2 required per assembly) |
#4 | 13-35479 | LOCKWASHER, (.375) (2 required per assembly) |
#5 | 19-865866 | PLUG, Shift Shaft Oil Seal (1 required per assembly) |
#6 | 23-861209A 1 | BUSHING KIT (1 required per assembly) |
#7 | 26-12709 1 | SEAL (1 required per assembly) |
#8 | 806552A 1 | YOKE AND CAM ASSEMBLY (1 required per assembly) |
#9 | 806552 | YOKE, Shifter (1 required per assembly) |
#10 | 10-805733 | SCREW, (.250-28 x 1.00) (2 required per assembly) |
#11 | 23-12706 | SPACER, (.194 x .375) (2 required per assembly) |
#12 | 11-826713 9 | NUT, (.250-28) (2 required per assembly) |
#13 | 10-865712 | SCREW, (.250-28 x .930) (2 required per assembly) |
10-865712 - SCREW Note: Priced Individually [ More info ] Unavailable |
||
#14 | 861175A 2 | SHIFT LINKAGE ASSEMBLY, High Bump Shift Lever (1 required per assembly) |
861175A 2 - Shift Linkage Kit [ More info ] Unavailable |
||
#15 | NSS | NOT SOLD SEPARATE, Shift Lever (1 required per assembly) |
NSS - NOT SOLD SEPARATE [ More info ] Unavailable |
||
#16 | 12-20583 | WASHER (1 required per assembly) |
#17 | 18-26953 | COTTER PIN (1 required per assembly) |
#18 | 86776 | LATCH (1 required per assembly) |
#19 | 865425A03 | UNIVERSAL JOINT ASSEMBLY (1 required per assembly) |
#20 | 866133A01 | YOKE, Splined, Coupler End (1 required per assembly) |
#21 | 25-29845 | O-RING, (.924 x .103) (2 required per assembly) |
25-8M0204650 - O RING @3 Q=T [ More info ] Unavailable |
||
#22 | 25-35027 | O-RING, (1.046) (1 required per assembly) |
25-8M0204654 - O RING @10 [ More info ] Unavailable |
||
#23 | 866137T | SOCKET, Center, Center (1 required per assembly) |
#24 | 866136A01 | CROSS AND BEARING (2 required per assembly) |
#25 | 866134T | YOKE, Gear End (1 required per assembly) |
866134T - Yoke -stub [ More info ] Unavailable |
||
#26 | 11-862118A 2 | RETAINER/SEAL KIT (1 required per assembly) |
11-862118A 2 - Retainer/Seal Kit [ More info ] Unavailable |
||
#27 | 25-861844 | O-RING (1 required per assembly) |
25-861844 - O-Ring [ More info ] Unavailable |
||
18-7167-9 - O-Ring (PK5) 25-47254, 310414 [ More info ]
$18.99 $17.21 |
||
#28 | 26-807006 | SEAL, Oil (1 required per assembly) |
#29 | 12-862134 | WASHER (1 required per assembly) |
#30 | 31-86763A04 | BEARING ASSEMBLY, Tapered Roller (1 required per assembly) |
31-86763A04 - Bearing - Tapered Roller [ More info ] Unavailable |
||
#31 | 43-887906A 1 | GEAR SET, (29/27) (1 required per assembly) |
43-887906A 1 - Gear Set [ More info ] Unavailable |
||
#31 | 43-887903A 1 | GEAR SET, (32/27) (1 required per assembly) |
#31 | 43-887909A 1 | GEAR SET, (30/23) (1 required per assembly) |
#32 | 12-44539 | WASHER (1 required per assembly) |
#33 | 11-97522 | NUT, (.625-18) (1 required per assembly) |
11-97522 - Nut (5/8-18) [ More info ] Unavailable |
||
#34 | 865441A02 | COVER ASSEMBLY, Back (1 required per assembly) |
865441A02 - Cover Assembly [ More info ] Unavailable |
||
#34 | 866463A02 | COVER ASSEMBLY (1 required per assembly) (SEACORE) |
866463A02 - Cover Assembly [ More info ] Unavailable |
||
#35 | 12708 | SEAL (1 required per assembly) |
#36 | 14497A 2 | DETENT ASSEMBLY (1 required per assembly) |
14497A 2 - Detent Assembly [ More info ] Unavailable |
||
865711A02 - Detent Assembly [ More info ] Unavailable |
||
#37 | 10-98794 | SCREW, (.375-16 x 1.00) (2 required per assembly) |
10-98794 - Screw [ More info ] Unavailable |
||
#38 | 10-87158 | SCREW, (.375-16 x 1.875) (1 required per assembly) |
#39 | 12711 | SHAFT (1 required per assembly) |
#40 | 15-888927028 | SHIM, (.028) (AR required per assembly) |
#40 | 15-888927029 | SHIM, (.029) (AR required per assembly) |
#40 | 15-888927030 | SHIM, (.030) (AR required per assembly) |
#40 | 15-888927031 | SHIM, (.031) (AR required per assembly) |
#40 | 15-888927032 | SHIM, (.032) (AR required per assembly) |
#40 | 15-888927033 | SHIM, (.033) (AR required per assembly) |
#40 | 15-888927034 | SHIM, (.034) (AR required per assembly) |
#40 | 15-888927035 | SHIM, (.035) (AR required per assembly) |
#40 | 15-888927036 | SHIM, (.036) (AR required per assembly) |
#40 | 15-888927037 | SHIM, (.037) (AR required per assembly) |
#40 | 15-888927038 | SHIM, (.038) (AR required per assembly) |
#40 | 15-888927039 | SHIM, (.039) (AR required per assembly) |
#40 | 15-888927040 | SHIM, (.040) (AR required per assembly) |
#41 | 12-37828 | WASHER, (.390 x .625 x .062) Stainless Steel (3 required per assembly) |
12-37828 - Washer, (.390 X .625 X .062) Stainless Steel [ More info ] |
