Parts for Mercury Marine 75 HP EFI (4-Stroke) Intake / Exhaust Valves
Tap to zoom. Scroll down to order.

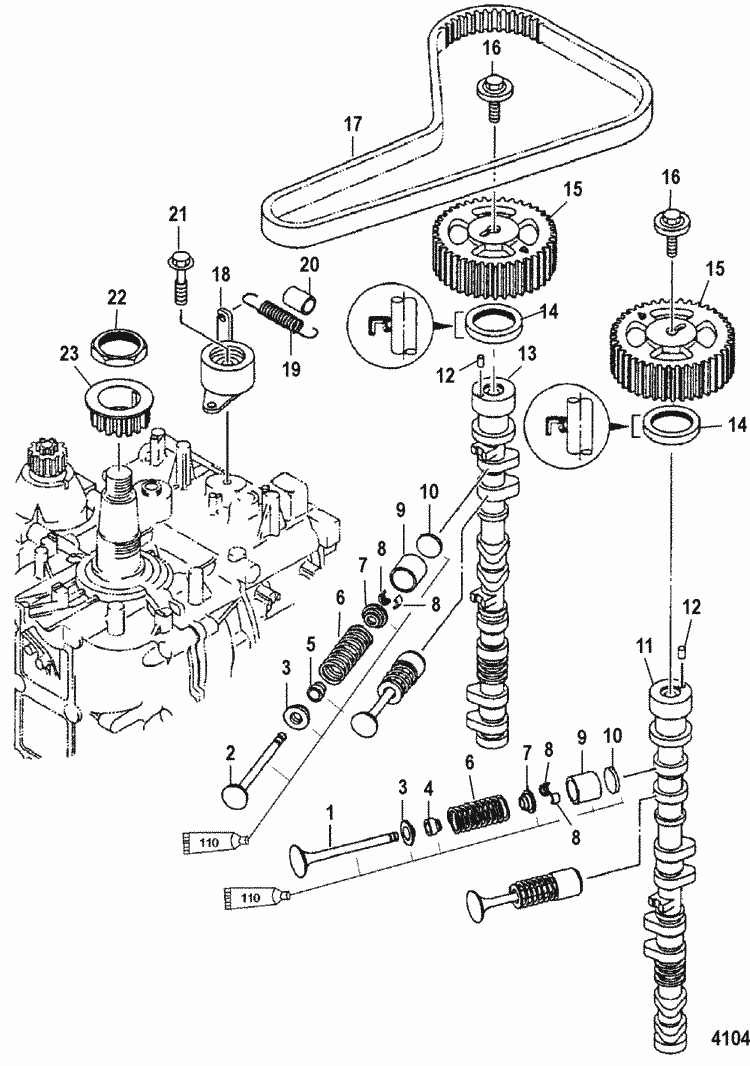

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.

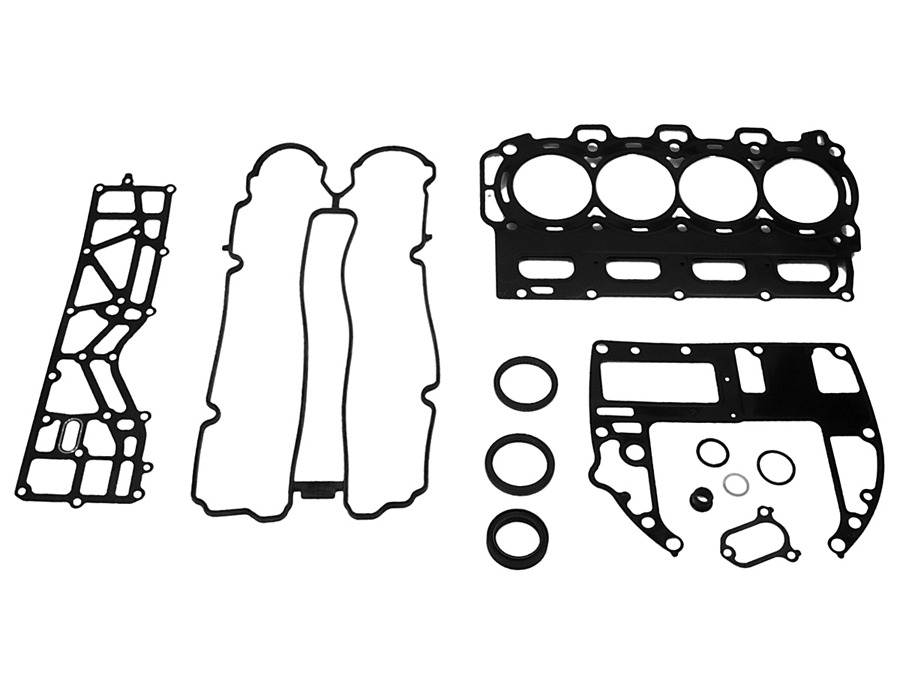

# | 27-858732A03 | GASKET SET, Powerhead (1 required per assembly) |
27-858732A03 - Gasket Kit [ More info ] Unavailable |
||
# | 881310A06 | CYLINDER HEAD ASSEMBLY (1 required per assembly) (100) |
881310A06 - 881310A06 - CYLINDER HEAD ASS [ More info ] Unavailable Replaced by -881310T10 |
||
881310T10 - Cylinder Head [ More info ] Unavailable |
||
# | 881421T05 | POWERHEAD ASSEMBLY (1 required per assembly) |
881421T05 - P/H 75-100 4S [ More info ] Unavailable |
||
881421T06 - Powerhead 75-90 4S [ More info ] Unavailable |
||
8M0094898 - Powerhead 75 - 90HP 4-Stroke [ More info ] Unavailable |
||
# | 881310A03 | CYLINDER HEAD ASSEMBLY (1 required per assembly) (75/80/90) |
881310A03 - Cylinder Head [ More info ] Unavailable |
||

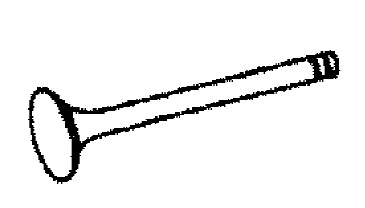

#1 | 804128T | VALVE, Intake (8 required per assembly) |
804128T - Intake Valve [ More info ] Unavailable |
||
#2 | 804129T | VALVE, Exhaust (8 required per assembly) |
804129T - Exhaust Valve [ More info ] Unavailable |
||
#3 | 804130 | SEAT (16 required per assembly) |
#4 | 26-804136 | SEAL (8 required per assembly) |
26-804136 - Seal [ More info ] Unavailable |
||
#5 | 26-804137 | SEAL (8 required per assembly) |
26-804137 - Seal [ More info ] Unavailable |
||
#6 | 24-804131 | SPRING, Valve (16 required per assembly) |
#7 | 804132 | RETAINER (16 required per assembly) |
804132 - Retainer [ More info ] Unavailable |
||
#8 | 28-804135 | COTTER VALVE (32 required per assembly) |
28-804135 - Cotter Valve [ More info ] Unavailable |
||
#9 | 804138T | LIFTER, Valve (16 required per assembly) |
804138T - Lifter [ More info ] Unavailable |
||
#10 | 15-804607 1 | ADJUSTING PAD (AR required per assembly) (2.350) |
#10 | 15-804607 2 | ADJUSTING PAD (AR required per assembly) (2.375) |
#10 | 15-804607 3 | ADJUSTING PAD (AR required per assembly) (2.400) |
#10 | 15-804607 4 | ADJUSTING PAD (AR required per assembly) (2.425) |
#10 | 15-804607 5 | ADJUSTING PAD (AR required per assembly) (2.450) |
#10 | 15-804607 6 | ADJUSTING PAD (AR required per assembly) (2.475) |
#10 | 15-804607 7 | ADJUSTING PAD (AR required per assembly) (2.500) |
#10 | 15-804607 8 | ADJUSTING PAD (AR required per assembly) (2.525) |
#10 | 15-804607 9 | ADJUSTING PAD (AR required per assembly) (2.550) |
15-804607 9 - Shim 2.550 [ More info ] Unavailable |
||
#10 | 15-804607 10 | ADJUSTING PAD (AR required per assembly) (2.575) |
#10 | 15-804607 11 | ADJUSTING PAD (AR required per assembly) (2.600) |
15-804607 11 - Shim 2.600 [ More info ] Unavailable |
||
#10 | 15-804607 12 | ADJUSTING PAD (AR required per assembly) (2.625) |
#10 | 15-804607 13 | ADJUSTING PAD (AR required per assembly) (2.650) |
#10 | 15-804607 14 | ADJUSTING PAD (AR required per assembly) (2.675) |
#10 | 15-804607 15 | ADJUSTING PAD (AR required per assembly) (2.700) |
15-804607 15 - Shim, NLA [ More info ] Unavailable |
||
#10 | 15-804607 16 | ADJUSTING PAD (AR required per assembly) (2.725) |
15-804607 16 - Shim 2.725 [ More info ] Unavailable |
||
#10 | 15-804607 17 | ADJUSTING PAD (AR required per assembly) (2.750) |
#10 | 15-804608 | ADJUSTING PAD (AR required per assembly) (2.775) |
#10 | 15-804608 10 | ADJUSTING PAD (AR required per assembly) (2.800) |
15-804608 10 - Shim 2.800 [ More info ] Unavailable |
||
#10 | 15-804608 20 | ADJUSTING PAD (AR required per assembly) (2.825) |
15-804608 20 - Shim 2.825 [ More info ] Unavailable |
||
#10 | 15-804608 30 | ADJUSTING PAD (AR required per assembly) (2.850) |
#10 | 15-804608 40 | PAD, Adjusting (AR required per assembly) (2.875) |
#10 | 15-804608 50 | ADJUSTING PAD (AR required per assembly) (2.900) |
#10 | 15-804608 60 | ADJUSTING PAD (AR required per assembly) (2.925) |
15-804608 60 - Shim 2.925 [ More info ] Unavailable |
||
#10 | 15-804608 70 | ADJUSTING PAD (AR required per assembly) (2.950) |
#10 | 15-804608 80 | ADJUSTING PAD (AR required per assembly) (2.975) |
15-804608 80 - Shim 2.975 [ More info ] Unavailable |
||
#11 | 2407-804139T01 | CAMSHAFT (1 required per assembly) (75/80/90) |
2407-804139T01 - CamShaft [ More info ] Unavailable |
||
#11 | 2407-804139002 | CAMSHAFT (1 required per assembly) (100) |
2407-804139002 - CAMSHAFT [ More info ] Unavailable |
||
#12 | 17-804141 | PIN, Dowel (2 required per assembly) |

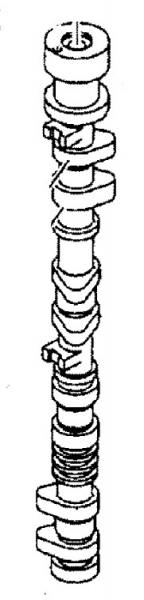

#13 | 2407-804140T | CAMSHAFT (1 required per assembly) |
2407-804140T - Camshaft [ More info ] Unavailable |
||
#14 | 26-804144 | SEAL, Oil (2 required per assembly) |
26-804144 - Seal [ More info ] Unavailable |
||
26-804144001 - Oil Seal [ More info ] Unavailable |
||
#15 | 43-804142T | DRIVEN GEAR (2 required per assembly) |
#16 | 10-804143 | BOLT, (M10 x 35) (2 required per assembly) |
10-804143 - BOLT [ More info ] Unavailable |
||
10-804143001 - Bolt [ More info ] Unavailable |
||

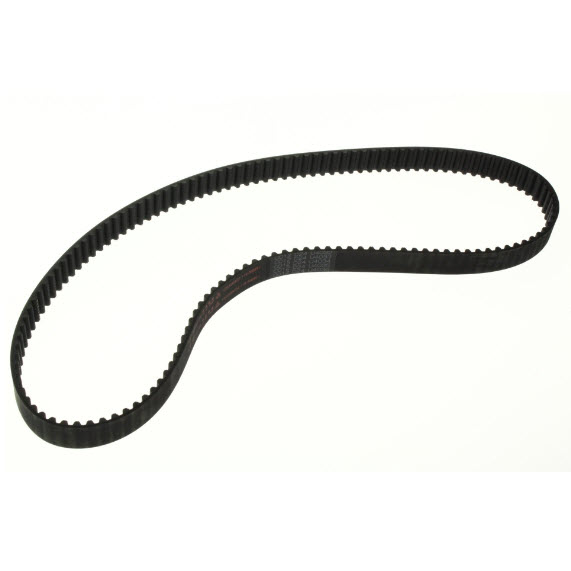

#17 | 57-804145 | V BELT (1 required per assembly) |

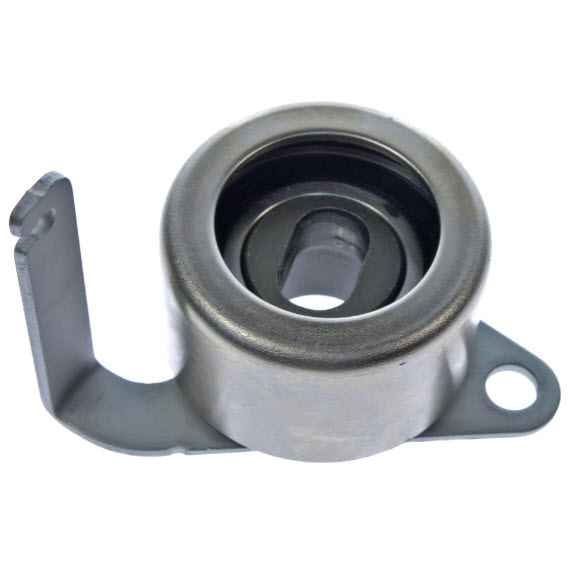

#18 | 804146 | TENSIONER (1 required per assembly) |
#19 | 24-804147 | SPRING (1 required per assembly) |
24-804147 - Spring [ More info ] Unavailable |
||
#20 | 32-804148 | HOSE (1 required per assembly) |
#21 | 10-804150 | BOLT, (M10 x 45) (1 required per assembly) |
#22 | 11-881314 | NUT, (M40) (1 required per assembly) |
11-881314 - Nut, (M40) [ More info ] Unavailable |
||

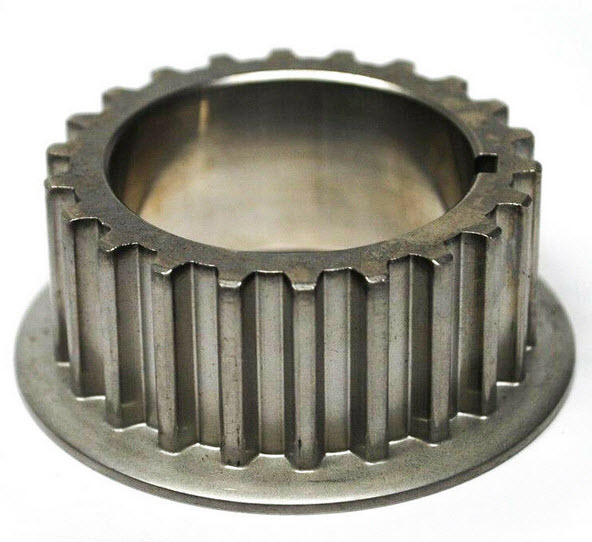

#23 | 43-804151T01 | GEAR, Drive (1 required per assembly) |
