Parts for MerCruiser Blackhawk 1994-1995 Upper Gears & Components
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 3527-806123A 5 | DRIVE HOUSING (1 required per assembly) |
3527-806123A 5 - DRIVE HSG. ASM.,NLA [ More info ] Unavailable |
||
# | 26-16709A 2 | SEAL KIT (1 required per assembly) |
#1 | 805082A 1 | ADAPTOR ASSEMBLY (1 required per assembly) |
805082A 1 - Bearing Adaptor [ More info ] Unavailable |
||
#2 | 31-815900 | BEARING (1 required per assembly) |
#3 | 31-87156 | BEARING-ROLLER (1 required per assembly) |
#4 | 23-87560091 | BEARING-THRUST (AR required per assembly) (.091 THICK-RED) |
#4 | 23-87560094 | BEARING-THRUST (AR required per assembly) (.094 THICK-LIGHT BLUE) |
#4 | 23-87560097 | BEARING-THRUST (AR required per assembly) (.097 THICK-GREEN) |
#5 | 31-86771 | BEARING-THRUST (2 required per assembly) |
#6 | 97351 | KEEPER (2 required per assembly) |
8M0204675 - KEEPER @2 [ More info ] Unavailable |
||
#7 | 23-86770 | COLLAR-THRUST (1 required per assembly) |
#8 | 45-812773T | DRIVESHAFT-UPPER (1 required per assembly) |
#9 | 43-818665A 3 | GEAR (2 required per assembly) (30 TEETH) (1.65:1 RATIO) (S/N 0F392505 AND BELOW) |
43-818665A 3 - Gear [ More info ] Unavailable |
||
43-807437A 6 - Ord 43-883479A 3, NLA [ More info ] Unavailable |
||

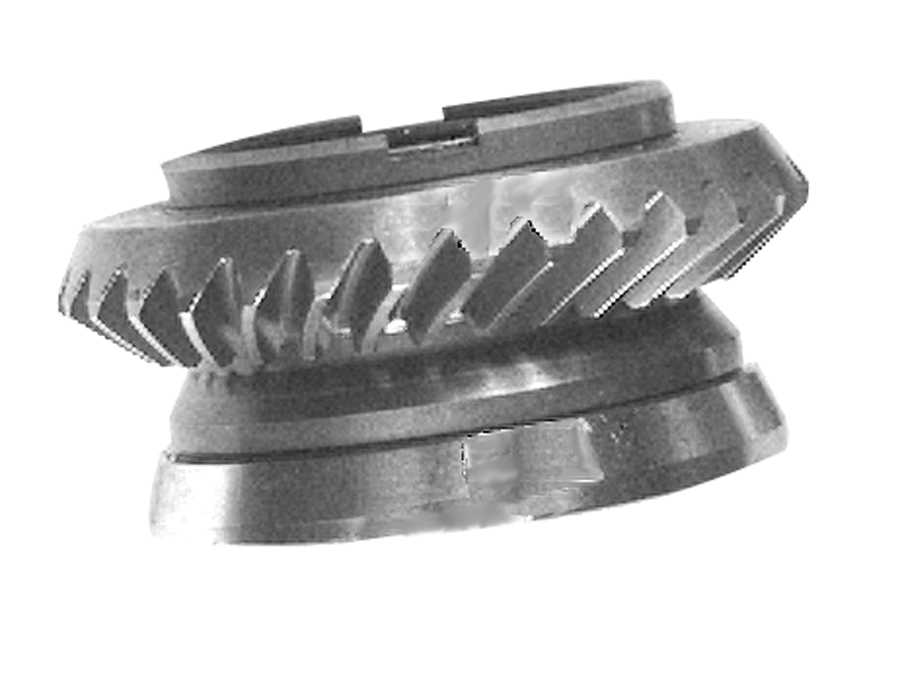

#9 | 43-826643A 3 | GEAR (2 required per assembly) (32 TEETH) (1.50:1 RATIO) (32 TEETH) (1.65:1 RATIO) (S/N 0F392506 AND UP) |
43-826643A 3 - Gear [ More info ] Unavailable |
||
43-807436A 7 - 43-883473A3,NLA [ More info ] Unavailable |
||
#9 | 43-815662A 5 | GEAR (2 required per assembly) (29 TEETH) (1.36:1 RATIO) (1.81:1 RATIO) |
43-815662A 5 - Gear [ More info ] Unavailable |
||
#10 | 31-86768A 2 | BEARING ASSEMBLY-THRUST (1 required per assembly) |
#11 | 52-807375A 3 | CLUTCH ASSEMBLY (1 required per assembly) |
52-807375A 3 - Ord Gear Kit, NLA [ More info ] Unavailable |
||
#12 | 24-818829 | SPRING (2 required per assembly) |
#13 | 92068A 6 | COVER-TOP (1 required per assembly) |
#14 | 25-97387 | O-RING (1 required per assembly) |
#17 | 10-98794 | SCREW (3/8-16 X 1 IN.) (4 required per assembly) |
10-98794 - Screw [ More info ] Unavailable |
||
#18 | 11-97522 | NUT (5/8-18) (1 required per assembly) |
11-97522 - Nut (5/8-18) [ More info ] Unavailable |
||
11-22339 - Nut (5/8x18) [ More info ] Unavailable |
||
18-3713 - Nut, 11-22339 [ More info ]
$5.79 $4.90 |
||
#19 | 12-44539 | WASHER (1 required per assembly) |
#20 | 43-818664 | GEAR-PINION (1 required per assembly) (23 TEETH) (1.65:1 RATIO) (S/N 0F392505 AND BELOW |
43-818664 - Gear, Ref MCM SB2001-1, NLA [ More info ] Unavailable |
||
#20 | 43-826642T | GEAR-PINION (1 required per assembly) (27 TEETH) (1.50:1 RATIO) (27 TEETH) (1.65:1 RATIO) (S/N 0F392506 AND UP) |
43-826642T - Ref MCM SB2001-1, NLA [ More info ] Unavailable |
||
#20 | 43-815661T | GEAR-PINION (1 required per assembly) (27 TEETH) (1.36:1 RATIO) (1.81:1 RATIO) |
#21 | 31-86763A 2 | BEARING-TAPERED ROLLER (1 required per assembly) |
31-86763A 2 - Bearing - Tapered Roller [ More info ] Unavailable |
||
#22 | 86780 | RING-SEALING (1 required per assembly) |
#23 | 25-97386 | O-RING (1 required per assembly) |
785-97386 - O RING [ More info ] Unavailable |
||
25-861844 - O-Ring [ More info ] Unavailable |
||
18-7167-9 - O-Ring (PK5) 25-47254, 310414 [ More info ]
$18.99 $17.21 |
||
#24 | 12-41613 | WASHER (1 required per assembly) |
#25 | 86779A 1 | CARRIER ASSEMBLY (1 required per assembly) |
86779A 1 - Carrier Assembly [ More info ] Unavailable |
||
#26 | 26-807006 | SEAL-OIL (1 required per assembly) |
#27 | 11-92004 | RING NUT (1 required per assembly) |
11-92004 - Nut [ More info ] Unavailable |
||
#28 | 12784A10 | UNIVERSAL JOINT ASSEMBLY (1 required per assembly) |
12784A10 - U-Joint [ More info ] Unavailable |
||
#29 | 59830A 7 | YOKE ASSEMBLY (COUPLER END) (1 required per assembly) |
59830A 7 - Yoke Assembly [ More info ] In Stock |
||
#30 | 25-29845 | O-RING (2 required per assembly) |
25-8M0204650 - O RING @3 Q=T [ More info ] Unavailable |
||
#30 | 25-35027 | O-RING (1.046 I.D.) (1 required per assembly) |
25-8M0204654 - O RING @10 [ More info ] Unavailable |
||
#31 | 39383T | SOCKET-CENTER (1 required per assembly) |
39383T - Center Socket [ More info ] Unavailable |
||
#32 | 75832 1 | CROSS AND BEARING (2 required per assembly) |
75832 1 - CROSS/BRG ASSY-HD [ More info ] Unavailable |
||
3850812 - Universal Joint - One Universal Joint Only. Does Not Include The Double Center. [ More info ] |
||
#33 | 12784T | YOKE (GEAR END) (1 required per assembly) |
12784T - YOKE [ More info ] Unavailable |
||
