Parts for Mariner 8 HP (4-Stroke) (209 cc) Shift Components, Non Bigfoot
Tap to zoom. Scroll down to order.

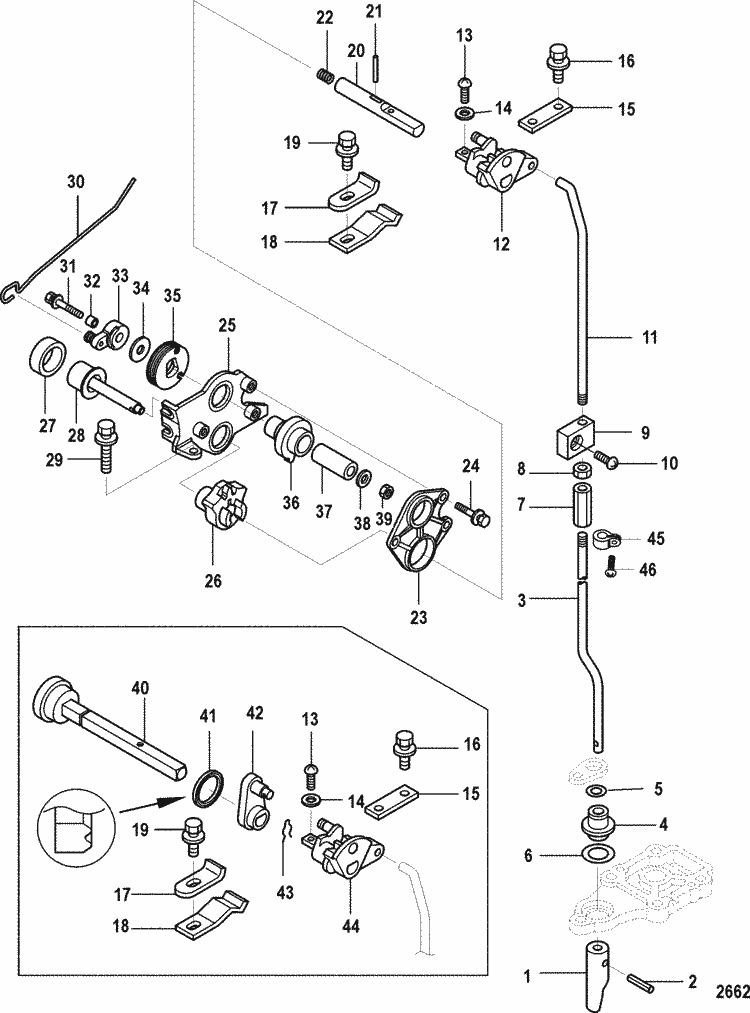

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 27-804908A00 | GASKET SET, Lower Unit (1 required per assembly) |
27-804908A00 - Lower Unit Gasket Set [ More info ] Unavailable |
||
27-8M0060176 - 27-8M0060176 - GASKET SET [ More info ] Unavailable Replaced by -804908A02 |
||
27-804908A02 - Gasket Set [ More info ] Unavailable |
||
278M0065830 - Gasket Set [ More info ] Unavailable |
||
278M0082883 - Gasket Set [ More info ] Unavailable |
||
#1 | 16172 | CAM, Clutch (1 required per assembly) |
16172 - Clutch Cam [ More info ] Unavailable |
||
#2 | 18-815026 3 | COTTER PIN (1 required per assembly) |
#3 | 803760004 | SHIFT SHAFT, Lower (1 required per assembly) Short |
#3 | 803760005 | SHIFT SHAFT, Lower (1 required per assembly) Long |
#4 | 23-16176 | BUSHING, Lower Shift Shaft (1 required per assembly) |
23-16176 - Bushing [ More info ] Unavailable |
||
#5 | 25-16177 1 | O-RING (1 required per assembly) |
#6 | 25-16178 | O-RING (1 required per assembly) |
#7 | 803767002 | COUPLER (1 required per assembly) |
803767002 - Shift Shaft Coupler [ More info ] Unavailable |
||
#8 | 11-16081 | NUT, Stainless Steel (1 required per assembly) |
#9 | 804906001 | LOCK , Reverse (1 required per assembly) |
#10 | 10-895143002 | SCREW (1 required per assembly) |
10-895143002 - SCREW [ More info ] Unavailable |
||
#11 | 803766003 | SHIFT SHAFT, Upper (1 required per assembly) |
#12 | 803768002 | SHIFT DETENT (1 required per assembly) |
#13 | 10-855544014 | SCREW (1 required per assembly) |
#14 | 12-16335 | WASHER (1 required per assembly) |
#15 | 895157 | BRACKET (1 required per assembly) |
#16 | 10-823042 34 | BOLT (2 required per assembly) |
10-823042 34 - BOLT [ More info ] Unavailable |
||
#17 | 851864 1 | CLAMP (1 required per assembly) |
851864 1 - Detent Spring [ More info ] Unavailable |
||
#18 | 803756002 | SHIFT DETENT (1 required per assembly) |
#20 | 892771 | SHAFT (1 required per assembly) Handle |
#21 | 17-16085003 | PIN (1 required per assembly) Handle |
#22 | 24-813028003 | SPRING (1 required per assembly) Handle |
#23 | 895159 | GEAR PLATE (1 required per assembly) Handle |
#24 | 10-825702002 | BOLT, Stainless Steel (3 required per assembly) Handle |
10-825702002 - BOLT [ More info ] Unavailable |
||
10-879194263 - Bolt [ More info ] Unavailable |
||
#25 | 895158 | GEAR PLATE (1 required per assembly) Handle |
#26 | 895161 | GEAR, Driven (1 required per assembly) Handle |
895161 - Driven Gear [ More info ] Unavailable |
||
#27 | 26-16219002 | SEAL (1 required per assembly) Handle |
#28 | 892772 | KNOB (1 required per assembly) Handle |
#29 | 10-824832 4 | SCREW, (M6 x 16) (2 required per assembly) Handle |
#30 | 803574002 | ROD, Throttle (1 required per assembly) Handle |
803574002 - Throttle Rod [ More info ] Unavailable |
||
#31 | 10-823042 22 | BOLT, Stainless Steel (1 required per assembly) Handle |
10-823042 22 - Bolt [ More info ] Unavailable |
||
#32 | 23-895126 | COLLAR, (6 mm) (1 required per assembly) Handle |
#33 | 803572001 | OPENER, Throttle (1 required per assembly) Handle |
#34 | 12-895118002 | WASHER (1 required per assembly) Handle |
12-895118002 - WASHER [ More info ] Unavailable |
||
#35 | 804892002 | DRUM, Throttle (1 required per assembly) Handle |
804892002 - THROTTLE DRUM [ More info ] Unavailable |
||
#36 | 895160 | GEAR, Drive (1 required per assembly) Handle |
895160 - DRIVE GEAR [ More info ] Unavailable |
||
895160001 - DRIVE GEAR [ More info ] Unavailable |
||
#37 | 23-895162 | COLLAR, Steel (1 required per assembly) Handle |
23-895162 - Collar [ More info ] Unavailable |
||
#38 | 12-895106 | WASHER, Stainless Steel (1 required per assembly) Handle |
12-895106 - Washer, Stainless Steel [ More info ] Unavailable |
||
12-879194338 - Washer - Priced Individually [ More info ] Unavailable |
||
#39 | 11-853722 6 | NUT (1 required per assembly) Handle |
11-853722 6 - Nut [ More info ] Unavailable |
||
#40 | 851865001 | SHIFT SHAFT (1 required per assembly) Remote Control |
851865001 - SHAFT [ More info ] Unavailable |
||
#41 | 26-16219003 | SEAL (1 required per assembly) Remote Control |
#42 | 803763002 | LEVER, Shift (1 required per assembly) Remote Control |
#43 | 54-851863 | CLIP (1 required per assembly) Remote Control |

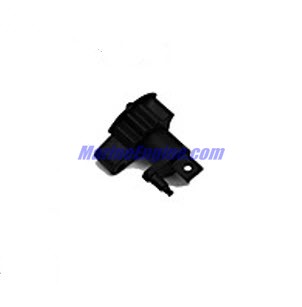

#44 | 803768003 | SHIFT DETENT (1 required per assembly) Remote Control |
#45 | 810753004 | STOPPER (1 required per assembly) |
#46 | 10-855544018 | SCREW (1 required per assembly) |
