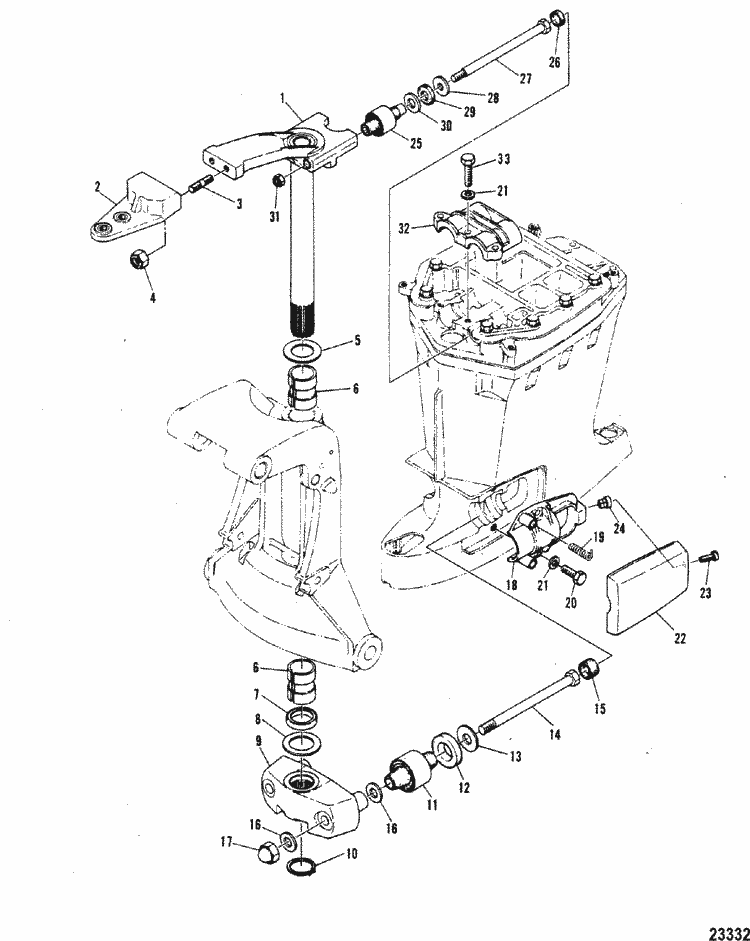

Parts for Mariner 60 HP (2 Cylinder) Mounting System
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | 81359M | ARM & SHAFT ASS'Y (SHORT SHAFT) (1 required per assembly) |
81359M - STEERING ARM [ More info ] Unavailable |
||
19144M - Steering Arm, NLA [ More info ] Unavailable |
||
#1 | 81360M | ARM & SHAFT ASS'Y (LONG SHAFT) (1 required per assembly) |
81360M - STEERING ARM [ More info ] Unavailable |
||
19145M - STEERING ARM [ More info ] Unavailable |
||
19145T - STEERING ARM,NLA [ More info ] Unavailable |
||
#2 | 81482M | PLATE, STEERING (RIDE GUIDE) (1 required per assembly) |
81482M - Bracket, NLA [ More info ] Unavailable |
||
#3 | 16-81742M | STUD, STEERING PLATE (2 required per assembly) |
#4 | 11-81785M | LOCKNUT (2 required per assembly) |
#5 | 12-81838M | WASHER (1 required per assembly) |
12-81838M - Washer, Steering Shaft - Upper [ More info ] Unavailable |
||
#6 | 23-81955M | BUSHING (2 required per assembly) |
#7 | 26-82256M | OIL SEAL, STEERING SHAFT (1 required per assembly) |
26-98950M - SEAL,NLA [ More info ] Unavailable |
||
#8 | 12-81839M | WASHER (1 required per assembly) |
#9 | 81432M | HOUSING, LOWER MOUNT (1 required per assembly) |
#10 | 53-82325M | CIRCLIP (1 required per assembly) |
53-82325M - SNAP RING,NLA [ More info ] Unavailable |
||
#11 | 84430M | MOUNT, LOWER (2 required per assembly) SN# S-675-000781/L-675-302051 & Up |
84430M - Mount, NLA [ More info ] Unavailable |
||
#11 | 81435M | HOUSING MOUNT (2 required per assembly) SN# S-675-000780/L-675-302050 & Below |
#12 | 12-84431M | WASHER (2 required per assembly) SN# S-675-000781/L-675-302051 & Up |
12-84431M - Washer, NLA [ More info ] Unavailable |
||
#12 | 12-81860M | WASHER (2 required per assembly) SN# S-675-000780/L-675-302050 & Below |
#13 | 12-84432M | WASHER (2 required per assembly) SN# S-675-000781/L-675-302051 & Up |
#13 | 12-81819M | WASHER (2 required per assembly) SN# S-675-000780/L-675-302050 & Below |
12-81819M - Washer, Lower Mount Bolt [ More info ] Unavailable |
||
#14 | 10-81717M | BOLT (2 required per assembly) |
#15 | 81436M | BUMPER (2 required per assembly) |
#16 | 12-84429M | WASHER (4 required per assembly) SN# S-675-000781/L-675-302051 & Up |
12-84429M - WASHER,NLA [ More info ] Unavailable |
||
#16 | 12-81811M | WASHER (4 required per assembly) SN# S-675-000780/L-675-302050 & Below |
12-81811M - WASHER,NLA [ More info ] Unavailable |
||
#17 | 11-82397M | NUT (2 required per assembly) |
#18 | 84433M | RETAINER, LOWER MOUNT (2 required per assembly) SN# S-675-000781/L-675-302051 & Up |
84433M - Retainer, NLA [ More info ] Unavailable |
||
#18 | 81433M | RETAINER, LOWER MOUNT (2 required per assembly) SN# S-675-000780/L-675-302050 & Below |
#19 | 24-82087M | SPRING, COMPRESSION (4 required per assembly) |
24-82087M - SPRING [ More info ] Unavailable |
||
#20 | 10-82464M | BOLT (4 required per assembly) |
10-82464M - BOLT [ More info ] Unavailable |
||
10-43106M - Bolt [ More info ] Unavailable |
||
#21 | 13-82215M | LOCKWASHER (7 required per assembly) |
#22 | 81434M | COVER, LOWER MOUNT (2 required per assembly) |
#23 | 10-82172M | SCREW (2 required per assembly) |
10-82172M - SCREW Note: Priced Individually [ More info ] Unavailable |
||
#24 | 11-81779M | NUT (2 required per assembly) |
#25 | 81676M | HOUSING MOUNT, UPPER (2 required per assembly) |
81676M - MOUNT [ More info ] Unavailable |
||
#26 | 81431M | BUMPER (2 required per assembly) |
#27 | 10-81714M | BOLT (2 required per assembly) |
#28 | 12-81825M | WASHER (2 required per assembly) |
#29 | 12-81857M | WASHER (2 required per assembly) |
#30 | 12-81803M | WAHSER (2 required per assembly) |
12-81803M - Washer, Upper Mount Bolt, NLA [ More info ] Unavailable |
||
#31 | 11-81783M | NUT (2 required per assembly) |
#32 | 81429M | RETAINER, UPPER MOUNT (1 required per assembly) |
#33 | 10-82466M | BOLT (3 required per assembly) |
10-82466M - Bolt Note: Priced Individually [ More info ] Unavailable |
||
10-814575M - BOLT [ More info ] Unavailable |
||
