Parts for Mariner 40 HP (2 Cylinder) Manual Start Components
Tap to zoom. Scroll down to order.

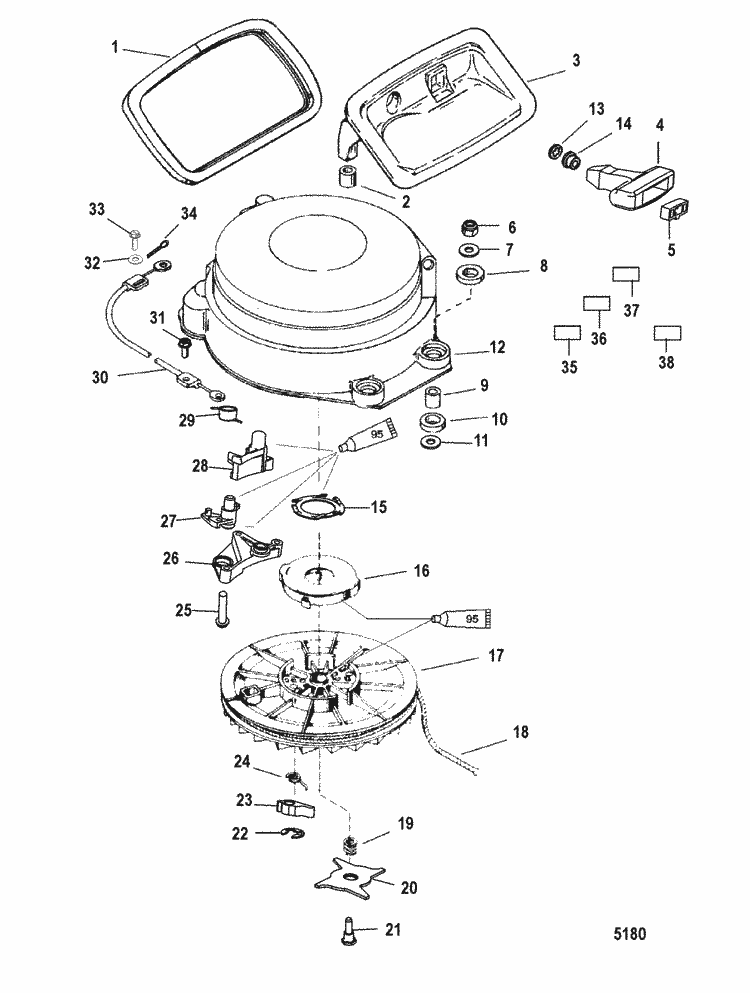

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 816728T14 | STARTER ASSEMBLY, Recoil (1 required per assembly) |
#1 | 824995 1 | SEAL, Handle Rest (1 required per assembly) |
824995 1 - SEAL-HANDLE REST [ More info ] Unavailable |
||
#2 | 23-822392 | SPACER, Handle Rest (2 required per assembly) |
#3 | 821788 2 | REST, Starter Handle (1 required per assembly) |
821788 2 - REST [ More info ] Unavailable |
||
#4 | 85174A 1 | HANDLE ASSEMBLY (1 required per assembly) |
#5 | NSS | NOT SOLD SEPARATE, Retainer (1 required per assembly) |
NSS - NOT SOLD SEPARATE [ More info ] Unavailable |
||
#6 | 11-40136 6 | NUT, (M6) Stainless Steel (4 required per assembly) |
#7 | 12-858779 | WASHER, (.265 x .750 x .048) (4 required per assembly) |
#8 | 25-815795 1 | GROMMET (4 required per assembly) |
#9 | 23-816086 | BUSHING (4 required per assembly) |
#12 | 816728 5 | HOUSING (1 required per assembly) |
816728 5 - Starter Housing [ More info ] Unavailable |
||
#13 | 53-818853 | RING, Retaining (1 required per assembly) |
#14 | 42690 | BUSHING (1 required per assembly) |
42690 - Starter Rope Bushing [ More info ] Unavailable |
||
8M0183792 - ROPE BUSHING [ More info ] Unavailable |
||
#15 | 13-826229 | LOCKWASHER (1 required per assembly) |
#16 | 24-86857 1 | SPRING (1 required per assembly) |
24-86857 1 - Spring [ More info ] Unavailable |
||
#17 | 50-825269A 1 | SHEAVE, Starter (1 required per assembly) |
50-825269A 1 - Sheave Assembly, NLA [ More info ] Unavailable |
||
#18 | 50-12066Q 9 | ROPE (1 required per assembly) |
50-12066Q 9 - Starter Rope , Priced Individually [ More info ] Unavailable |
||
50-12066Q10 - Starter Rope - Priced Individually [ More info ] |
||
50-12066K10 - Starter Rope - Priced Individually [ More info ] |
||
#19 | 24-86852 3 | SPRING (1 required per assembly) |
24-86852 3 - Spring [ More info ] Unavailable |
||
#20 | 86853 1 | CAM (1 required per assembly) |
86853 1 - CAM [ More info ] Unavailable |
||
#21 | 10-826253 | SCREW, (.250-20 x .625) (1 required per assembly) |
#22 | 53-86849 1 | RING, Retaining (2 required per assembly) |
#23 | 86850 1 | CAM (2 required per assembly) |
#24 | 24-86851 2 | SPRING (2 required per assembly) |
#25 | 10-818249 1 | SCREW, (#10-16 x 1.00) (3 required per assembly) |
#26 | 816711 | RETAINER (1 required per assembly) |
#27 | 816712 1 | CAM (1 required per assembly) |
#28 | 816690 3 | LEVER (1 required per assembly) |
#29 | 24-826791 | SPRING (1 required per assembly) |
#30 | 856754 2 | CABLE, Interlock, Interlock (1 required per assembly) |
#31 | 10-878608 | SCREW, (#10-16 x .500) (1 required per assembly) |
#32 | 12-73288 | WASHER, (.220 x .500 x .030) Stainless Steel (1 required per assembly) |
12-73288 - Washer, (.220 X .500 X .030) Stainless Steel [ More info ] |
||
#33 | 10-821428 1 | SCREW, (#10-16 x .625) (1 required per assembly) |
#34 | 18-26811 | COTTER PIN (1 required per assembly) |
#35 | 37-804664A05 | DECAL, EPA Label Information (2005) (1 required per assembly) |
37-804664A05 - REF OB SB 09-18,NLA [ More info ] Unavailable |
||
#35 | 37-804664A06 | DECAL, EPA Label Information (2006) (1 required per assembly) |
37-804664A06 - DECAL EPA Label I NLA [ More info ] Unavailable |
||
#36 | 37-827282 2 | DECAL, Warning, High Voltage (1 required per assembly) |
