Parts for Mariner 15C Crankshaft & Piston
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 27-18938M | ENGINE GASKET SET (1 required per assembly) (M-062459, ML-336234, E-252704, EL-553589 & UP) |
27-18938M - Engine Gasket Set [ More info ] Unavailable |
||
# | 27-96604M | ENGINE GASKET SET (1 required per assembly) (M-062458, ML-336233, E-252703, EL-553588, & BELOW) |
27-96604M - Gasket Set [ More info ] Unavailable |
||
#0-1 | 463-9854M | CRANKSHAFT ASSEMBLY (1 required per assembly) |
463-9854M - CrankShaft, NLA [ More info ] Unavailable |
||
#1 | 30-82303M | BEARING (UPPER) (1 required per assembly) |
30-82303M - Ball Bearing [ More info ] Unavailable |
||
#2 | 30-83938M | BEARING (LOWER) (1 required per assembly) |
30-83938M - Ball Bearing [ More info ] Unavailable |
||
#3 | 53-94555M | SNAP RING (2 required per assembly) |
#4 | 26-84244M | SEAL (1 required per assembly) |
#5 | 761-7982M | PISTON (STANDARD) (2 required per assembly) |
761-7982M - Piston [ More info ] Unavailable |
||
#5 | 761-8022M | PISTON (1ST O.S. 56.25MM) (AR required per assembly) |
761-8022M - Piston [ More info ] Unavailable |
||
#6 | 39-15320M | PISTON RING SET (STANDARD) (2 required per assembly) |
39-15320M - Piston Ring Set [ More info ] Unavailable |
||
#6 | 39-18939M | PISTON RING SET (1ST O.S. 56.25MM) (AR required per assembly) |
39-18939M - Piston Ring Set [ More info ] Unavailable |
||
#6 | 39-15322M | PISTON RING SET (2ND O.S. 56.50MM) (AR required per assembly) |
39-15322M - Piston Ring Set [ More info ] Unavailable |
||
#7 | 41-80272M | PISTON PIN (2 required per assembly) |
#8 | 29-82349M | NEEDLE BEARING (50 required per assembly) |
#9 | 12-81823M | WASHER (4 required per assembly) |
#10 | 53-82343M | CLIP (4 required per assembly) |
#11 | 26-83936M | OIL SEAL (UPPER) (1 required per assembly) |
#12 | 23-84243M | SPACER (1 required per assembly) |
23-84243M - SPACER,NLA [ More info ] Unavailable |
||
#13 | 18940M | HOUSING (1 required per assembly) (M-062459 ML-336234 E-252704 EL-553589 & Up) |
#13 | 83945M | HOUSING (1 required per assembly) (M-062458 ML-336233 E-252703 EL-553588 & Below) |
83945M - Housing [ More info ] Unavailable |
||
#14 | 25-83930M | O-RING (1 required per assembly) |
#15 | 26-18843M | OIL SEAL (LOWER) (1 required per assembly) (M-062459 ML-336234 E-252704 EL-553589 & Up) |
#15 | 26-96605M | OIL SEAL(LOWER) (1 required per assembly) (M-062458 ML-336233 E-252703 EL-553588 & Below) |

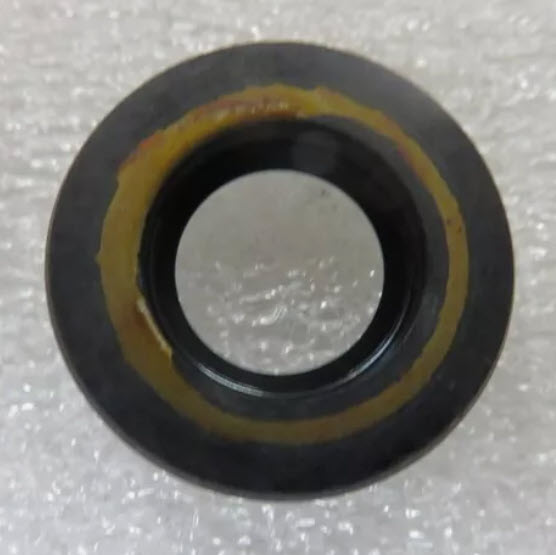

#16 | 26-96606M | OIL SEAL (LOWER) (2 required per assembly) |
#17 | 10-91725M | BOLT (3 required per assembly) |
10-91725M - BOLT [ More info ] Unavailable |
||
#18 | 12-82214M | WASHER (3 required per assembly) |
#19 | 28-81914M | KEY (1 required per assembly) |
28-81914M - Key - Priced Individually [ More info ] Unavailable |
||
