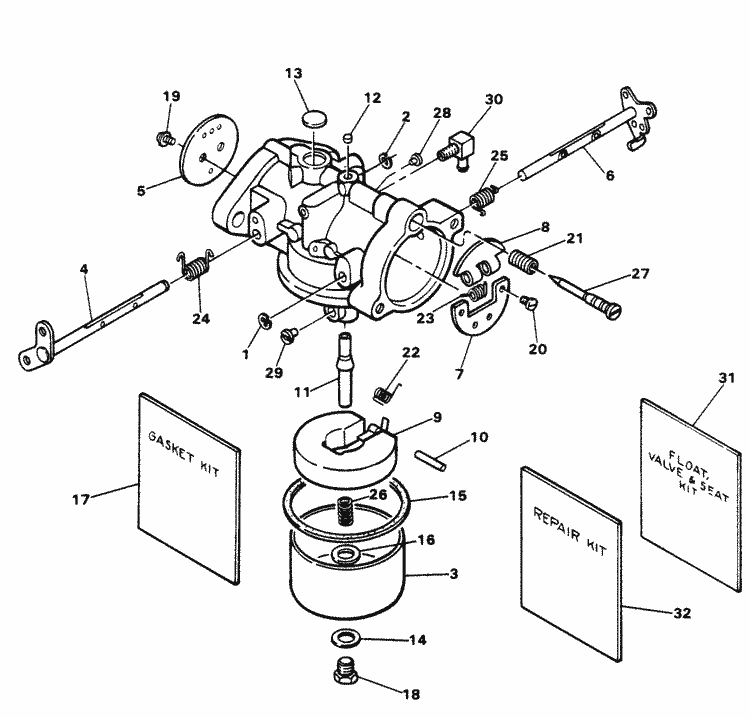

Parts for Force 50 HP (1985) Carburetor (With Float Valve & Seat Kit)
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | F628061 | CARBURETOR ASSEMBLY (WE-13) (1 required per assembly) |
F628061 - Carburetor [ More info ] Unavailable |
||
1300-817973A 3 - Carburetor Kit, NLA [ More info ] Unavailable |
||
# | F10230 | JET SIZE (.082) 2500 - 5000 FT. |
F10230 -.082 - Main Fuel Jet [ More info ] Unavailable |
||
# | F10203 | JET SIZE (.080) 5000 - 7500 FT. |
F10203 - .080 - Main Fuel Jet [ More info ] Unavailable |
||
#1 | F10210 | RING (1 required per assembly) |
F10210 - JET-.078 [ More info ] Unavailable |
||
#2 | F10131 | SHAFT RETAINER RING (1 required per assembly) |
F10131 - FO16620, NLA [ More info ] Unavailable |
||
FO16620 - E-Ring, NLA [ More info ] Unavailable |
||
#3 | F10127 | FUEL BOWL (1 required per assembly) |
F10127 - BOWL [ More info ] Unavailable |
||
#4 | F10193 | THROTTLE SHAFT ASSEMBLY (1 required per assembly) |
F10193 - SHAFT ASSY,NLA [ More info ] Unavailable |
||
#5 | F10207 | THROTTLE VALVE (1 required per assembly) |
F10207 - Valve, NLA [ More info ] Unavailable |
||
#6 | F10159 | CHOKE SHAFT ASSEMBLY (1 required per assembly) |
F10159 - SHAFT ASSY,NLA [ More info ] Unavailable |
||
#7 | F10128 | CHOKE VALVE (1 required per assembly) |
F10128 - Valve [ More info ] Unavailable |
||
FO15725 - Valve, NLA [ More info ] Unavailable |
||
#8 | F10129 | CHOKE RELIEVING VALVE (1 required per assembly) |
F10129 - FO15724, NLA [ More info ] Unavailable |
||
FO15724 - SHUTTER,NLA [ More info ] Unavailable |
||
#9 | F10135 | FLOAT ASSEMBLY (1 required per assembly) |
F10135 - Float Assembly [ More info ] Unavailable |
||
#10 | F10208 | PIN, FLOAT ASSEMBLY (1 required per assembly) |
F10208 - Pin, NLA [ More info ] Unavailable |
||
#11 | F10137 | NOZZLE (1 required per assembly) |
F10137 - Main Nozzle, NLA [ More info ] Unavailable |
||
#12 | F10152 | CUP PLUG (4 required per assembly) |
#13 | F10153 | WELCH PLUG (1 required per assembly) |
#14 | F10067 | BOWL RETAINER GASKET (1 required per assembly) |
#15 | F10138 | BOWL RING GASKET (1 required per assembly) |
F10138 - 27FO15623 [ More info ] Unavailable |
||
#16 | F10206 | BOWL RETGAINER GASKET (1 required per assembly) |
F10206 - 27F10090 [ More info ] Unavailable |
||
#17 | FK10209 | GASKET KIT. (1 required per assembly) INCLUDES ALL ITEMS MARKED WITH A DOUBLE ASTERISK (**). |
#18 | F10205 | BOWL RETAINER SCREW (1 required per assembly) |
F10205 - Screw [ More info ] Unavailable |
||
1395-9025 - Screw, NLA [ More info ] Unavailable |
||
#19 | F10155 | VALVE SCREW (2 required per assembly) |
#20 | F10140 | VALVE SCREW (2 required per assembly) |
10-F10140 - Screw [ More info ] Unavailable |
||
#21 | F10141 | IDLE NEEDLE SPRING (1 required per assembly) |
24-F10141 - Spring, Idle Mixture Screw [ More info ] Unavailable |
||
1395-6103 - Spring, Idle Needle [ More info ] Unavailable |
||
#22 | F10142 | FLOAT SUPPORT SPRING (1 required per assembly) |
24-F10142 - Spring, Float Support [ More info ] Unavailable |
||
#23 | F10130 | CHOKE VALVE SPRING (1 required per assembly) |
24-F10130 - 24F10296 [ More info ] Unavailable |
||
#24 | F10192 | THROTTLE RETURN SPRING (1 required per assembly) |
#25 | F10191 | CHOKE RETURN SPRING (1 required per assembly) |
#26 | F10204 | NOZZLE SPRING (1 required per assembly) |
#27 | F10146 | NEEDLE, IDLE (1 required per assembly) |
F10146 - FO14166, NLA [ More info ] Unavailable |
||
#28 | F10197 | JET (.046) (1 required per assembly) |
F10197 - JET-.046 [ More info ] Unavailable |
||
#29 | F10229 | MAIN FUEL JET (.084) (1 required per assembly) |
F10229 - Jet -.084 [ More info ] Unavailable |
||
#30 | F10156 | FUEL FITTING, ELBOW (1 required per assembly) |
F10156 - FITTING,NLA [ More info ] Unavailable |
||
#31 | FK10120-1 | FLOAT KIT, VALVE & SEAT (1 required per assembly) |
#32 | FK10202 | REPAIR KIT. (1 required per assembly) INCLUDES ALL ITEMS MARKED WITH A SINGLE ASTERISK (*). |
FK10202 - Repair Kit, NLA [ More info ] Unavailable |
||
FK10202-1 - Repair Kit [ More info ] Unavailable |
