Parts for Force 25 HP (1998) Clamp Brackets
Tap to zoom. Scroll down to order.

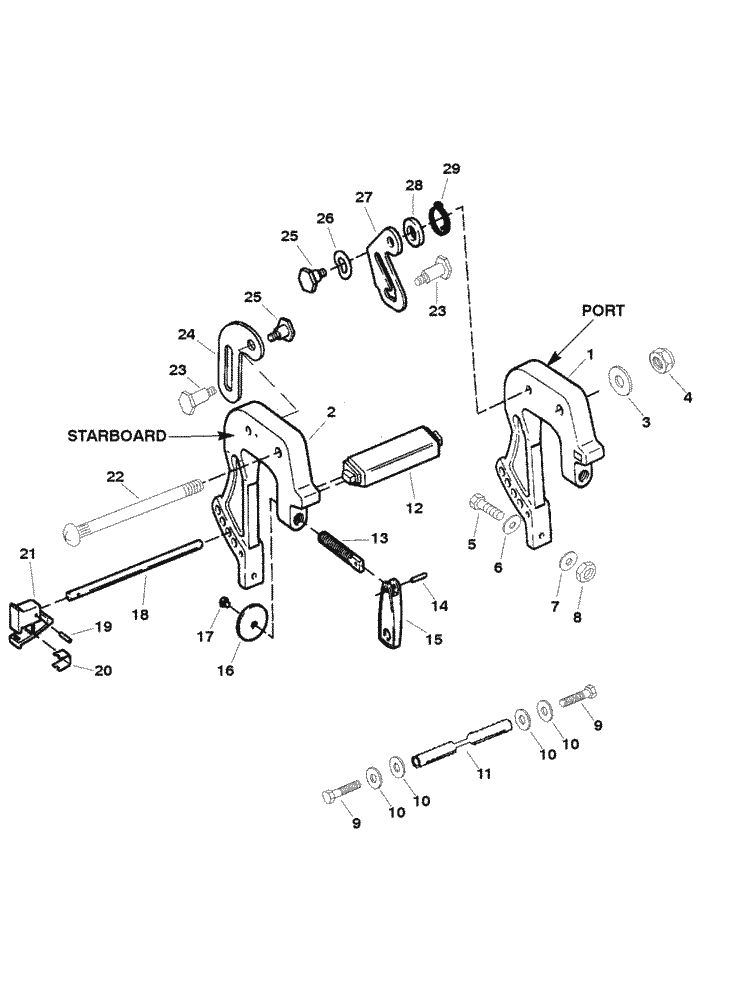

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.

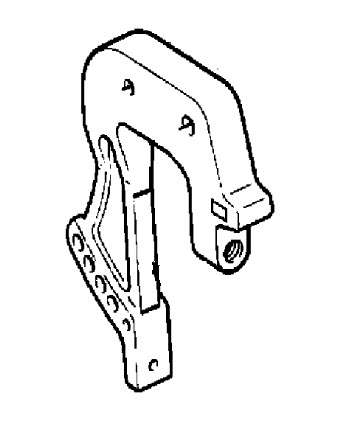

#1 | 1400-850073T 6 | BRACKET-STERN (PAINTED) (PORT) (1 required per assembly) |
#2 | 1400-850073T 7 | BRACKET-STERN (PAINTED) (STARBOARD) (1 required per assembly) |

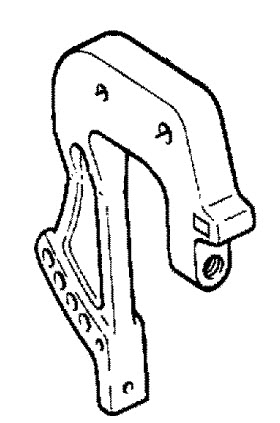

1400-850073T 7 - Bracket - Starboard - Ste/Gra [ More info ] |
||
#3 | 12-20553 | WASHER (1 required per assembly) |

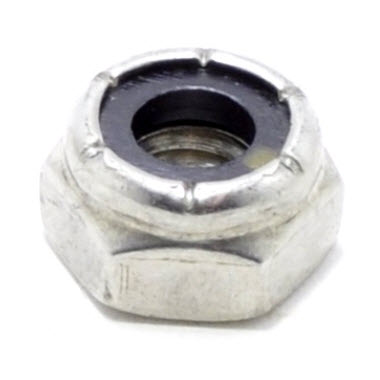

#4 | 11-F7026 | NUT (.375-16) (1 required per assembly) TORQUE 125 LB. IN. 14 N-M |
#5 | 10-832820 | SCREW (.250-20 X 3.00)-MOUNTING (2 required per assembly) |
#6 | 12-29245 | WASHER (THIN)-MOUNTING (2 required per assembly) |
12-8M0204649 - WASHER Note: Priced Individually [ More info ] |
||

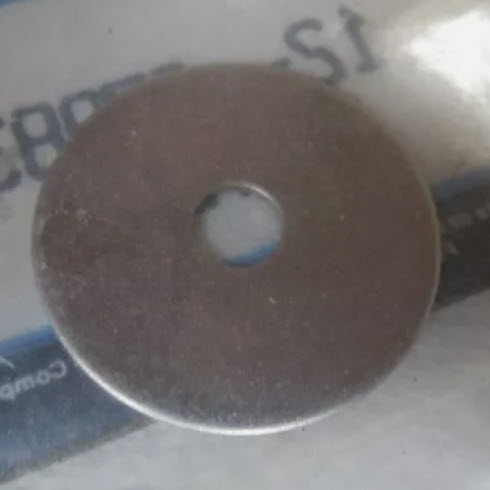

#7 | 12-67983 | WASHER-MOUNTING (2 required per assembly) |
#8 | 11-13855 | NUT (.250-20)-MOUNTING (2 required per assembly) |
11-13855 - Nut (1/4-20) [ More info ] Unavailable |
||
#9 | 10-40003 32 | SCREW (M6 X 35) (2 required per assembly) TORQUE 40 LB. IN. 4.5 N-M |
#11 | 23-852963 | SPACER (1 required per assembly) |
#12 | 830564 | HANDLE-CARRYING (1 required per assembly) |
#13 | 10-826248 | SCREW-STERN BRACKET (2 required per assembly) TORQUE 17 LB. FT. 23 N-M |
#14 | 17-24198 | PIN-ROLL (2 required per assembly) |
#15 | F424075T3 | HANDLE-CLAMP SCREW (PAINTED) (2 required per assembly) |
#16 | F24074 | FOOT-STERN BRACKET SCREW (2 required per assembly) |
#17 | 10-69022 | SCREW (#10-32 X .500) (2 required per assembly) |

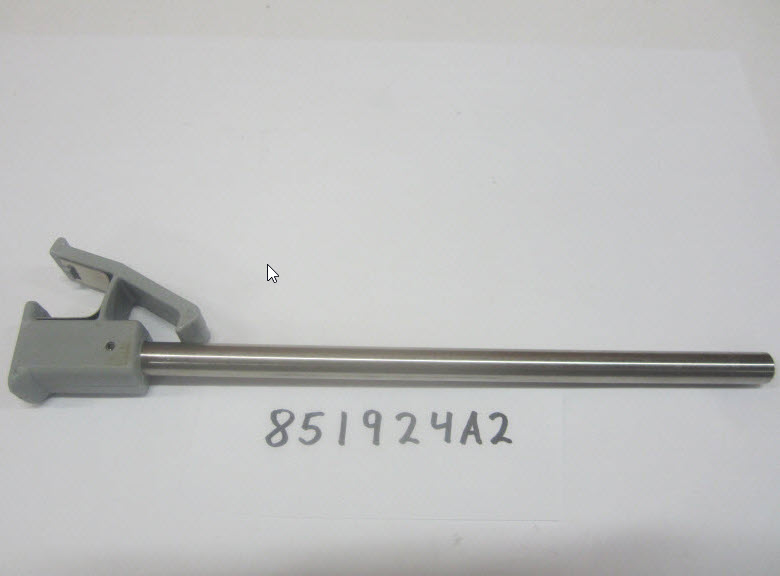

#18 | 851924A 2 | TILT PIN ASSEMBLY-STERN BRACKET (1 required per assembly) |

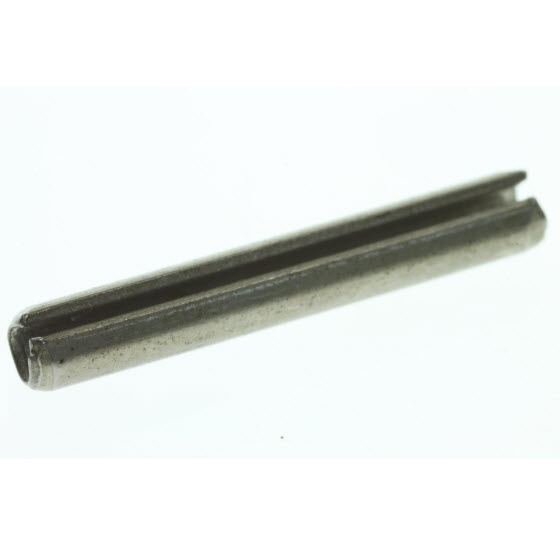

#19 | 17-38489 | PIN-ROLL (1 required per assembly) |

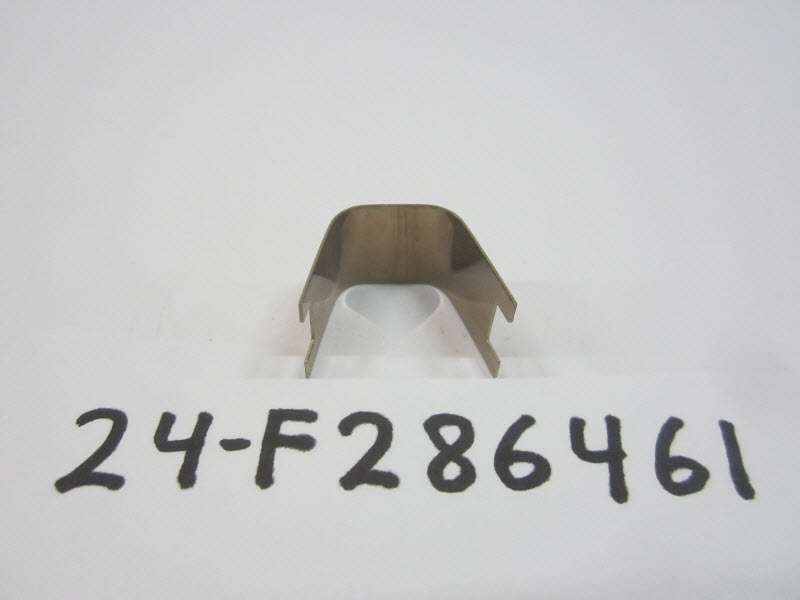

#20 | 24-F286461 | SPRING-LOCK BAR HANDLE (1 required per assembly) |
#21 | 851929 | HANDLE-LOCK BAR (1 required per assembly) |
851929 - HANDLE-SILVER [ More info ] Unavailable |
||
#22 | 10-850185 | BOLT-PIVOT-STERN BRACKET (.375-16 X 7.375) (1 required per assembly) |
10-850185 - BOLT [ More info ] Unavailable |
||
#23 | 17-819707 | PIN-TILT LOCK (.250-20) (2 required per assembly) TORQUE 40 LB. IN. 4.5 N-M |
17-819707 - Pin, Tilt Lock (.250-20) [ More info ] Unavailable |
||
#24 | 826251 | LEVER-TILT LOCK (1 required per assembly) |

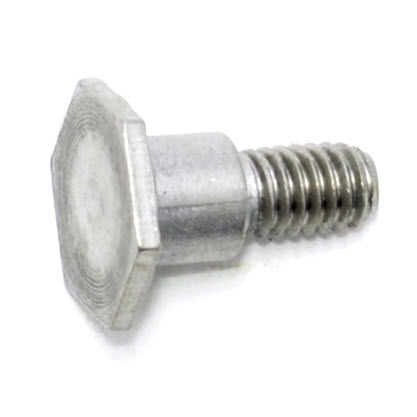

#25 | 10-F286422 1 | PIVOT-TILT LOCK (.312-18) (2 required per assembly) TORQUE 40 LB. IN. 4.5 N-M |

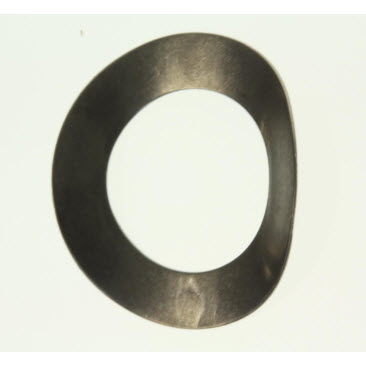

#26 | 13-69150 | WASHER-WAVE (1 required per assembly) |
#27 | F429541 | LOCK-TILT (1 required per assembly) |

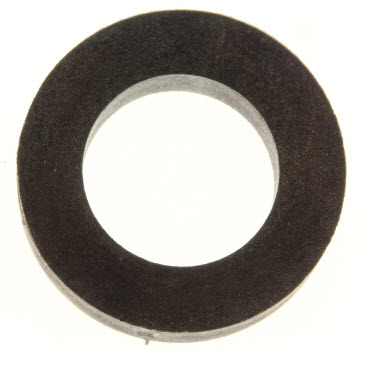

#28 | 23-819226 | SPACER-TILT LOCK (1 required per assembly) |

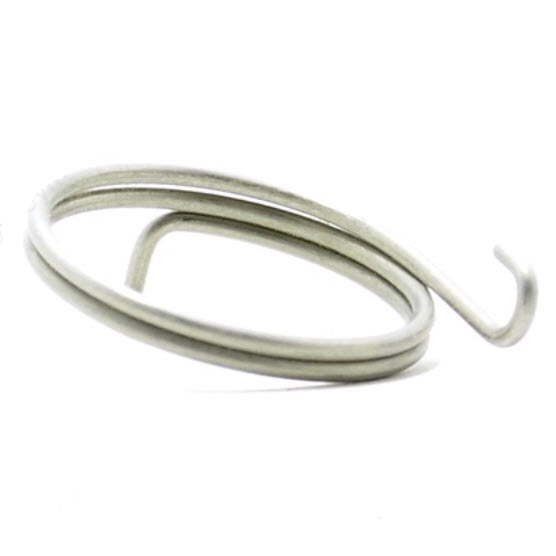

#29 | 24-F286544 1 | SPRING-TILT LOCK (1 required per assembly) |
