Parts for Mercury Marine 75 HP EFI (4-Stroke) Flywheel
Tap to zoom. Scroll down to order.

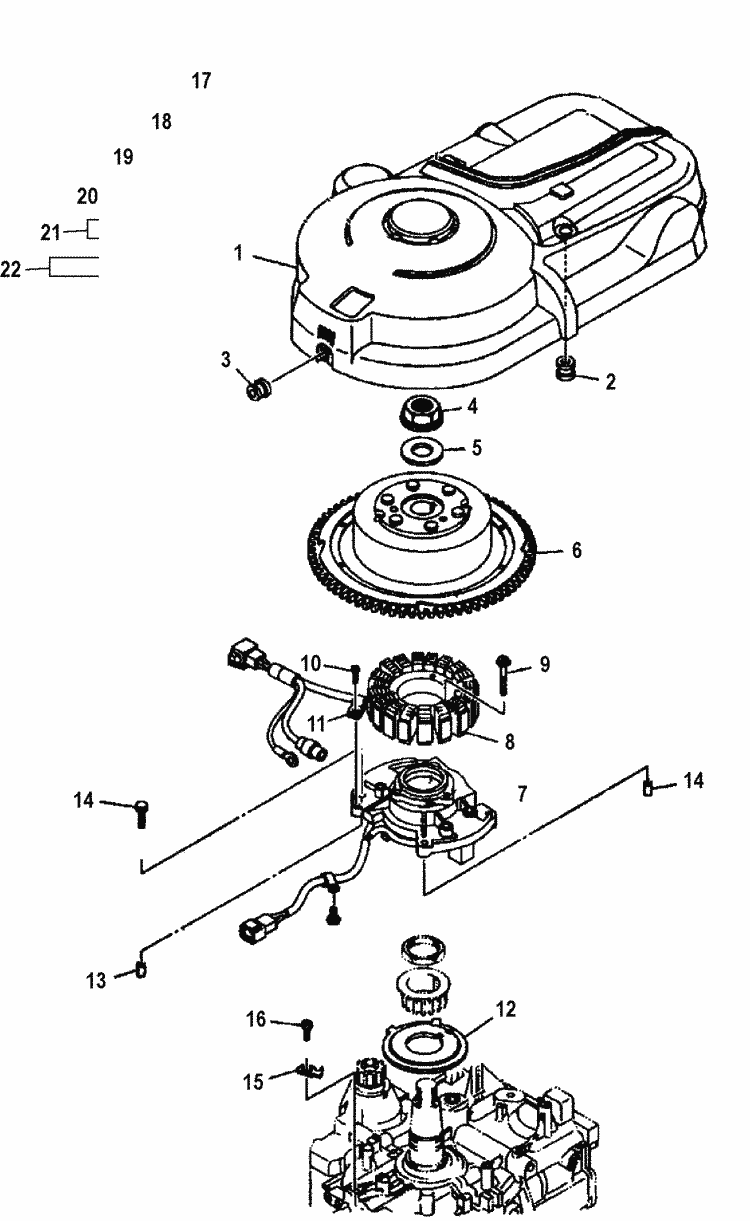

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 881421T05 | POWERHEAD ASSEMBLY (1 required per assembly) |
![]() |
881421T05 - 881421T05 - POWERHEAD ASSEMBL [ More info ] Unavailable Replaced by -881421T06 |
|
![]() |
881421T06 - 881421T06 - P/H 75-90 4S [ More info ] Unavailable Replaced by -8M0094898 |
|
![]() ![]() |
8M0094898 - P/H 75-90 4S NLA [ More info ] Unavailable |
|
# | 398-881336A04 | STATOR KIT (1 required per assembly) |
![]() |
||
#1 | 881343T02 | COVER, Flywheel (1 required per assembly) |
![]() ![]() |
||
#2 | 25-888304 | GROMMET (2 required per assembly) |
![]() |
||
#3 | 25-855690 | GROMMET (1 required per assembly) |
![]() |
||
#4 | 11-804265A 1 | NUT/WASHER KIT, Hex (36 mm) (1 required per assembly) |
![]() |
||
#5 | 12-804264 1 | WASHER, Plate (1 required per assembly) |
![]() |
||
#6 | 280-881335T01 | FLYWHEEL ASSEMBLY (1 required per assembly) |
![]() ![]() |
||

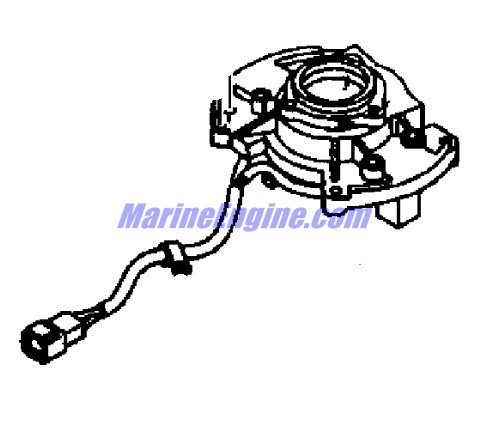

#7 | 881337001 | COIL, Pulser (1 required per assembly) |
![]() ![]() |
||

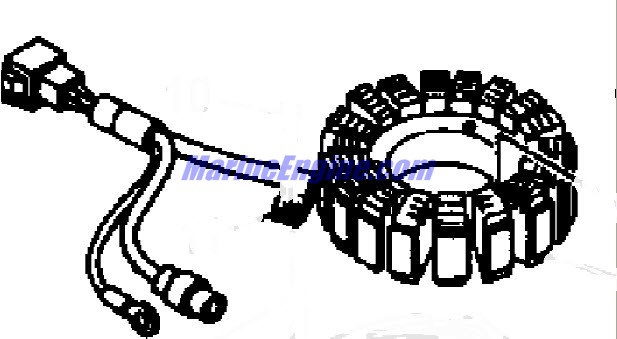

#8 | 398-881336A03 | STATOR ASSEMBLY (1 required per assembly) |
![]() ![]() |
398-881336A03 - STATOR ASSEMBLY [ More info ] Unavailable |
|
#9 | 10-881338 | SCREW, (M6 x 28) (3 required per assembly) |
![]() ![]() |
||
#10 | 10-881339001 | SCREW AND WASHER (1 required per assembly) |
![]() |
||
#11 | 54-881340 | CLAMP (1 required per assembly) |
![]() |
||
#12 | 881341 | ROTOR (1 required per assembly) |
![]() ![]() |
||
#13 | 17-825010 | PIN, Dowel (2 required per assembly) |
![]() |
||
#14 | 10-804603 | BOLT, (M6 x 30) (4 required per assembly) |
![]() ![]() |
||
#15 | 804266001 | PLATE, Timing (1 required per assembly) |
![]() ![]() |
||
#16 | 10-804267 | SCREW (1 required per assembly) |
![]() ![]() |
||
#17 | NSS | NOT SOLD SEPARATE, Decal-Warning-Neutral (1 required per assembly) |
![]() |
NSS - NOT SOLD SEPARATE [ More info ] Unavailable |
