Motor Cover Group Parts for 1970 Johnson 115 hp 115ESL70D Outboard Motor
Tap to zoom. Scroll down to order.

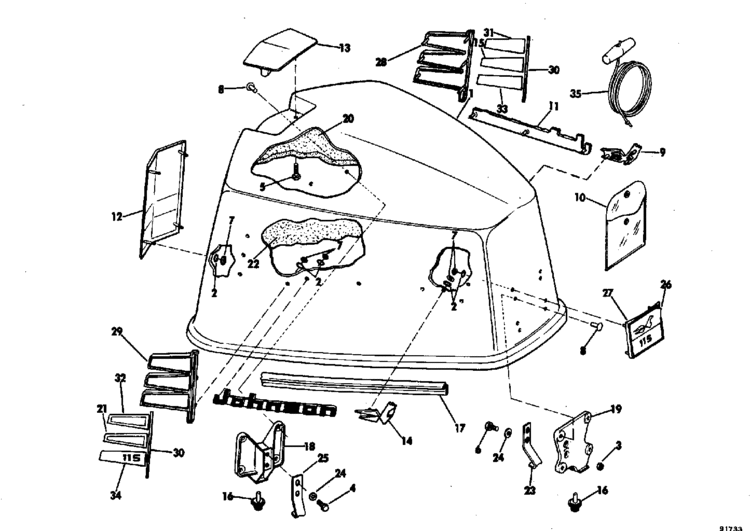

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 — 384320 — MOTOR COVER ASSEMBLY, COMPLETE (1 required per assembly) | ||
[ More info ] Unavailable |
#2 — 314303 — O RING (28 required per assembly) | ||
#3 — 306397 — NUT, FRONT HOOK (2 required per assembly) |
#4 — 315382 — SCREW, REAR HOOK TO LOCATING BRACKET (4 required per assembly) | ||
#5 — 312299 — SCREW, TILT HANDLE (2 required per assembly) | ||
#6 — 515383 — SCREW, FRONT HOOK TO LOCATING BRACKET (2 required per assembly) |
#7 — 313973 — FASTNER, APPLIQUE (28 required per assembly) | ||
#8 — 314135 — RIVET, LOCATING BRACKET (12 required per assembly) | ||
#9 — 315588 — APPLIQUE, SEAHORSE PORT (1 required per assembly) | ||
0315588 - Applique [ More info ] Unavailable |
#10 — 314494 — BAG, EMERGENCY STARTER ROPE (1 required per assembly) | ||
0314494 - Bag [ More info ] Unavailable |
#11 — 314771 — APPLIQUE, JOHNSON PORT AND STARBOOARD (2 required per assembly) | ||
0314771 - Johnson Applique, Port and Starboard [ More info ] Unavailable |
#13 — 315151 — TILT HANDLE (1 required per assembly) | ||
#14 — 315589 — APPLIQUE, MOTOR COVER PORT (1 required per assembly) | ||
0315589 - APPLIQUE [ More info ] Unavailable |
#15 — 315593 — APPLIQUE, MOTOR COVER STARBOARD (1 required per assembly) | ||
0315593 - Applique [ More info ] Unavailable |
#16 — 315159 — BUMPER, LOCATING BRACKETS (3 required per assembly) | ||
0315159 - Locating Bracket Bumper, NLA [ More info ] Unavailable |
#17 — 315168 — SEAL, UPPER TO LOWER MOTOR COVER (1 required per assembly) | ||
0315168 - Lower Motor Cover Seal - Black [ More info ] Unavailable |
||
#18 — 315190 — LOCATING BRACKET, REAR (2 required per assembly) | ||
#19 — 315193 — LOCATING BRACKET, FRONT (1 required per assembly) | ||
#20 — 315205 — SOUND BLANKET, TOP (1 required per assembly) | ||
0315205 - Sound Balnket [ More info ] Unavailable |
#21 — 315594 — APPLIQUE, MOTOR COVER STBD (1 required per assembly) | ||
0315594 - Applique [ More info ] Unavailable |
#22 — 315206 — SOUND BLANKET, SIDE (1 required per assembly) | ||
0315206 - Sound Blanket [ More info ] Unavailable |
#23 — 315199 — HOOK, MOTOR COVER FRONT (1 required per assembly) | ||
0315199 [ More info ] Unavailable Replaced by 0323175 |
||
#24 — 306407 — WASHER, HOOK TO LOCATING BRACKET (6 required per assembly) | ||
#25 — 315191 — HOOK, MOTOR COVER UPPER, REAR (2 required per assembly) | ||
0315191 [ More info ] Unavailable Replaced by 0323176 |
||
#26 — 315703 — PLATE, APPLIQUE FRONT (1 required per assembly) | ||
#27 — 315691 — APPLIQUE, MOTOR COVER FRONT (1 required per assembly) | ||
0315691 - Applique [ More info ] Unavailable |
#29 — 315694 — APPLIQUE, PENNENT, STBD (1 required per assembly) | ||
0315694 - Applique [ More info ] Unavailable |
#30 — 315695 — PLATE, FLAGSTAFF (2 required per assembly) | ||
#31 — 315696 — PLATE, UPPER APPLIQUE, PORT (1 required per assembly) | ||
0315696 - Plate [ More info ] Unavailable |
#32 — 315697 — PLATE, UPPER APPLIQUE, STBD (1 required per assembly) | ||
#33 — 313765 — PLATE, LOWER APPLIQUE, PORT (1 required per assembly) | ||
0313765 - Gearcase To Housing Gasket [ More info ] Unavailable |
#34 — 315801 — PLATE, LOWER APPLIQUE, STBD (1 required per assembly) | ||
#35 — 378347 — EMERGENCY STARTER ROPE (1 required per assembly) | ||
#384492 — 384492 — DECAL SET (0 required per assembly) | ||
0384492 - Decal Set [ More info ] Unavailable |
