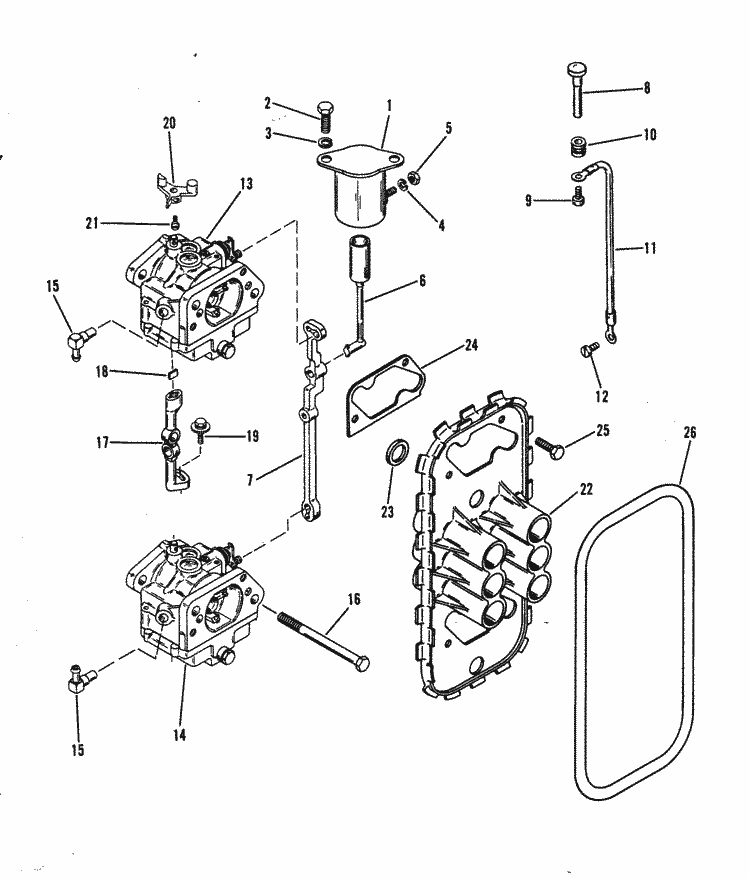

Parts for Mercury Marine 75 HP (4 Cylinder) Carburetor Linkage
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.

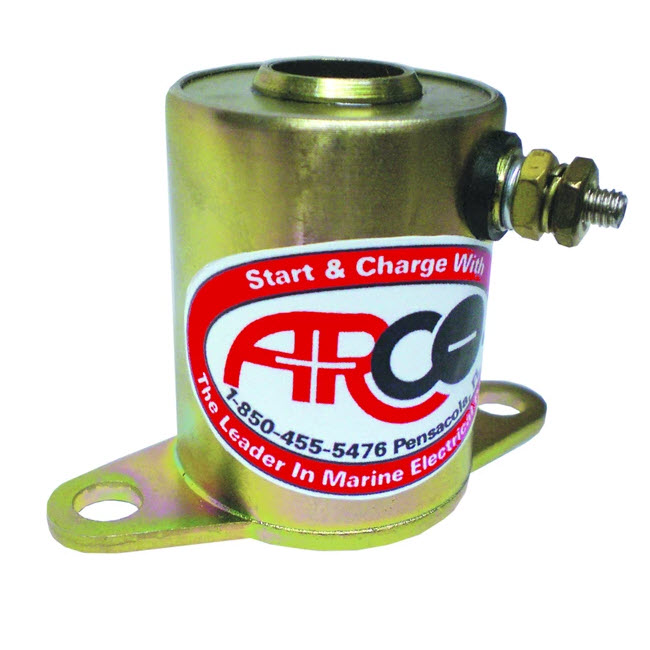

#1 | 54293A10 | CHOKE SOLENOID (1 required per assembly) |
54293A10 - Choke Solenoid, NLA [ More info ] Unavailable |
||
#2 | 10-59645 | SCREW (2 required per assembly) CHOKE SOLENOID TO FRONT BRACKET(3/4") |
10-59645 - Screw [ More info ] Unavailable |
||
#3 | 13-26993 | LOCKWASHER, CHOKE SOLENOID SCREW (2 required per assembly) |
#4 | 13-26996 | LOCKWASHER, CHOKE SOLENOID TERMINAL (1 required per assembly) |
#5 | 11-68219 | NUT, CHOKE SOLENOID TERMINAL (1 required per assembly) |

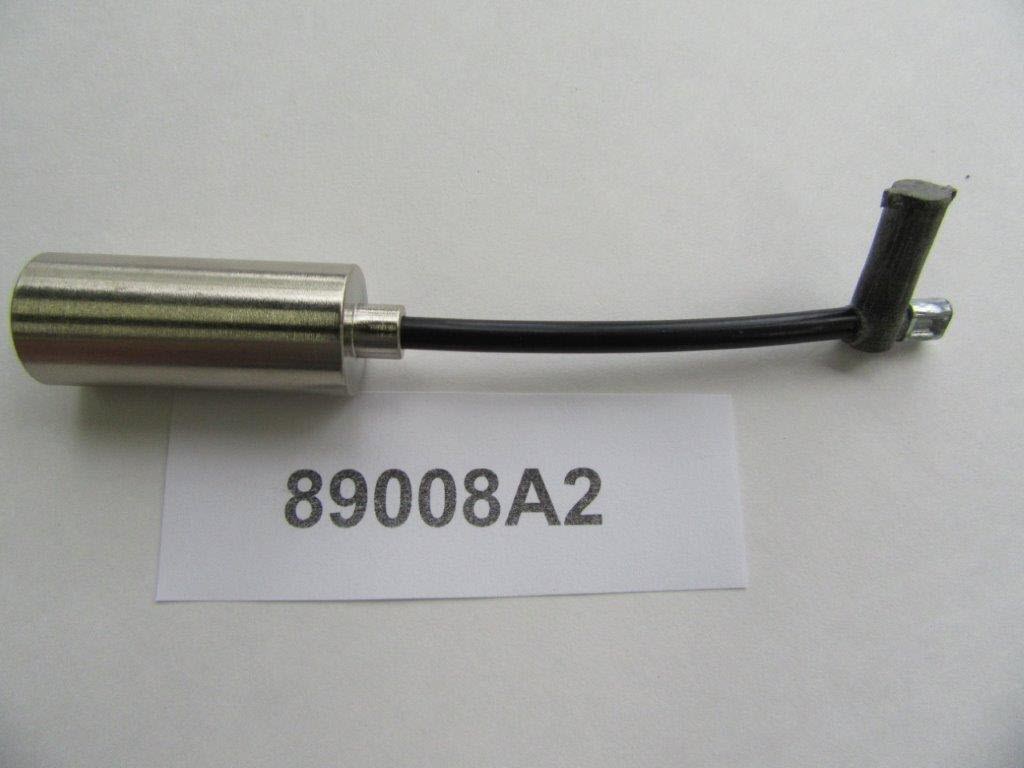

#6 | 89008A 2 | PLUNGER AND LINK ASSEMBLY (1 required per assembly) |
89008A 2 - Plunger Assembly [ More info ] Unavailable |
||
#7 | 73400 | CHOKE ROD (1 required per assembly) |
73400 - ROD,NLA [ More info ] Unavailable |
||

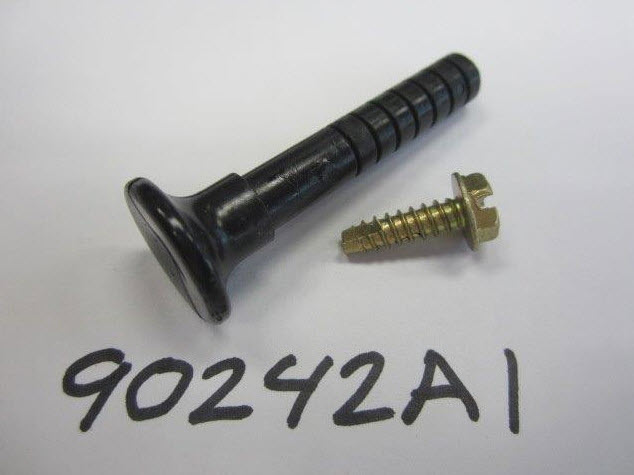

#8 | 90242A 1 | CHOKE KNOB ASSEMBLY (1 required per assembly) |
90242A 1 - Choke Knob, NLA [ More info ] Unavailable |
||
#9 | 10-77137 | SCREW,WIRE TO CHOKE KNOB (1 required per assembly) |

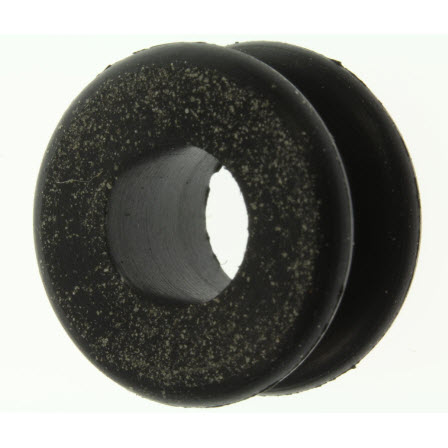

#10 | 25-20116 | GROMMET, CHOKE KNOB (1 required per assembly) |

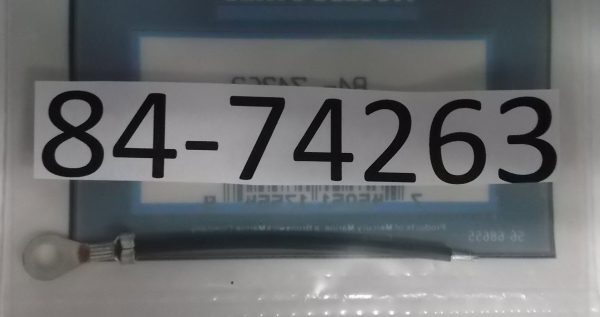

#11 | 84-74263 | WIRE, CHOKE KNOB TO CHOKE ROD (BLACK) (1 required per assembly) |
#12 | 10-62568 | SCREW, WIRE TO CHOKE ROD (1 required per assembly) |

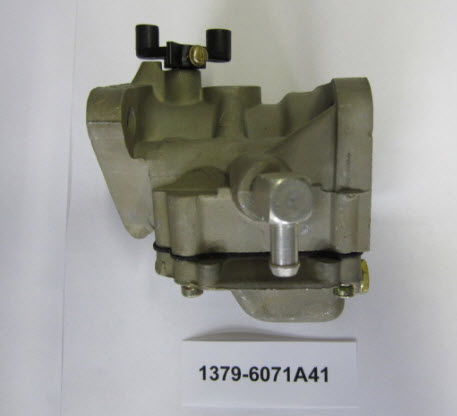

#13 | 1379-6071A41 | CARBURETOR ASSEMBLY (TOP) (1 required per assembly) |
1379-6071A41 - Carburetor [ More info ] Unavailable |
||
1379-6071A57 - Carburetor, TOP,NLA [ More info ] Unavailable |
||

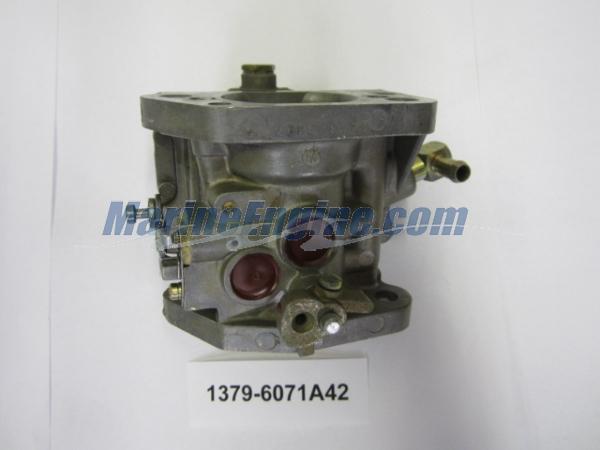

#14 | 1379-6071A42 | CARBURETOR ASSEMBLY (BOTTOM) (1 required per assembly) |
1379-6071A42 - Carburetor [ More info ] Unavailable |
||
1379-6071A58 - Carburetor,BOTTO,NLA [ More info ] Unavailable |
||
#15 | 22-64704 | ELBOW, CARBURETOR (2 required per assembly) |
22-64704 - Fitting [ More info ] Unavailable |
||

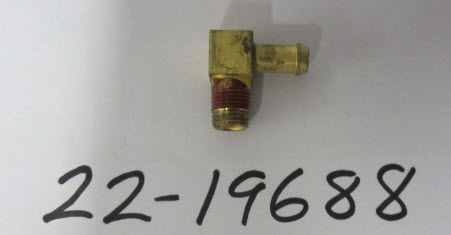

22-19688 - Fitting [ More info ] Unavailable |
||

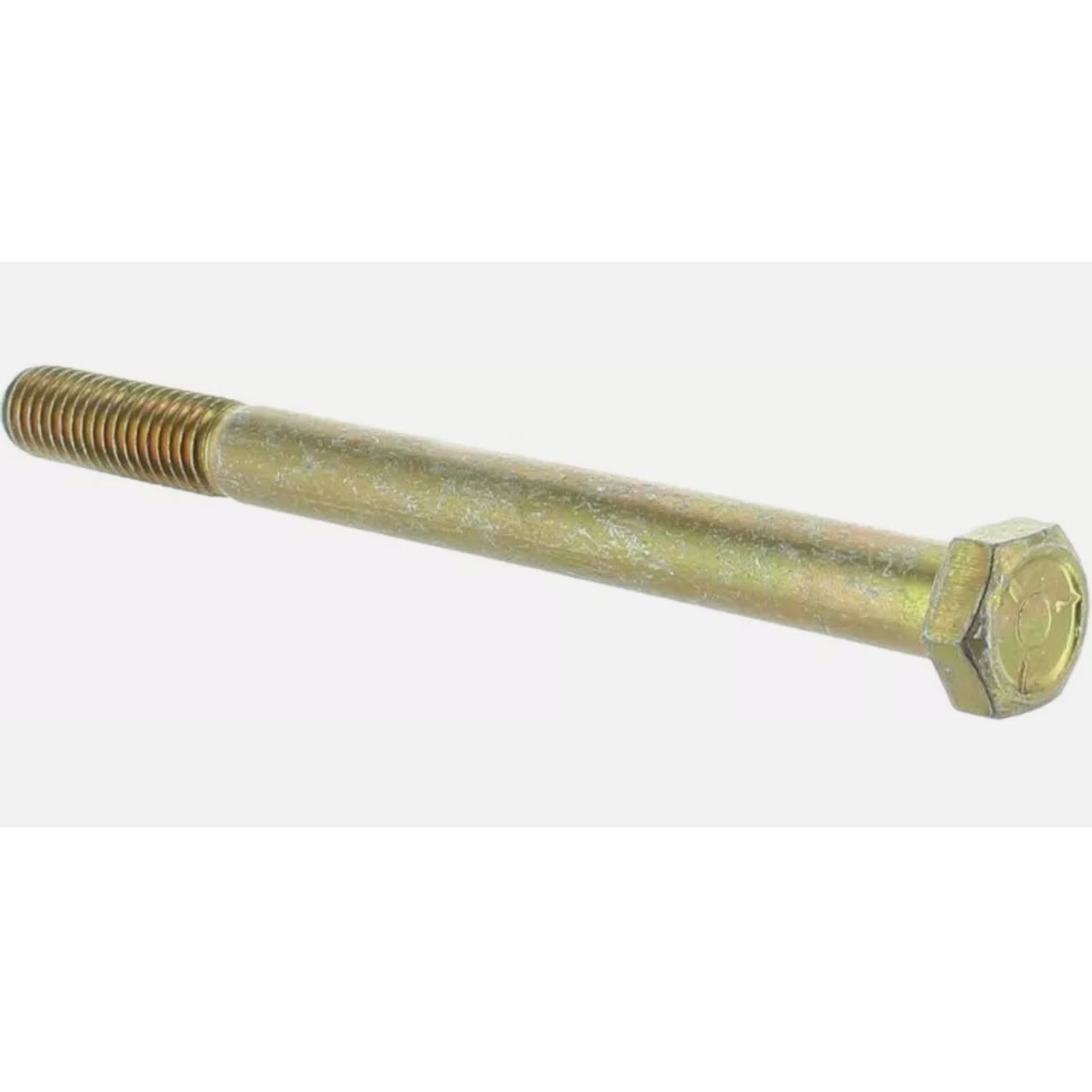

#16 | 10-52743 | SCREW, CARBURETOR TO CRANKCASE (3-3/4") (4 required per assembly) |

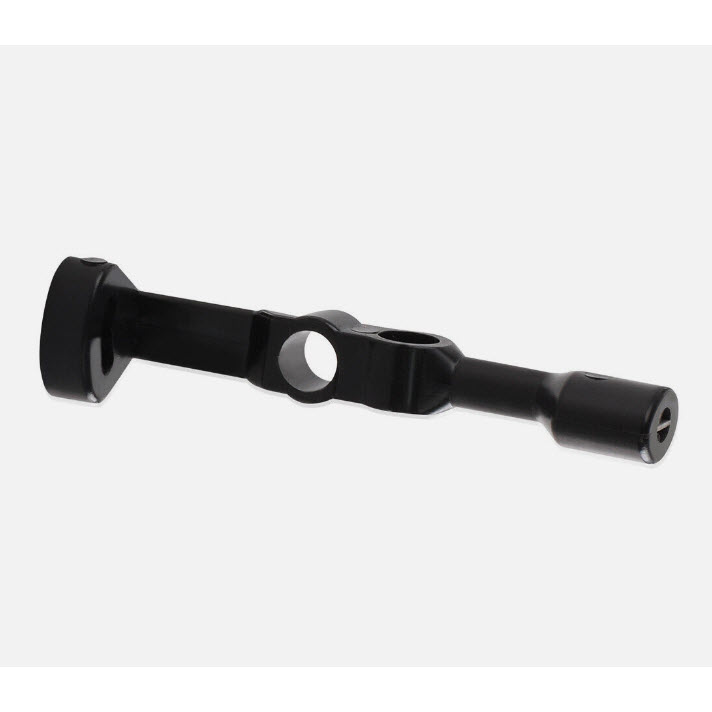

#17 | 53720A 2 | COUPLING ASSEMBLY, LOWER CARBURETOR (1 required per assembly) |

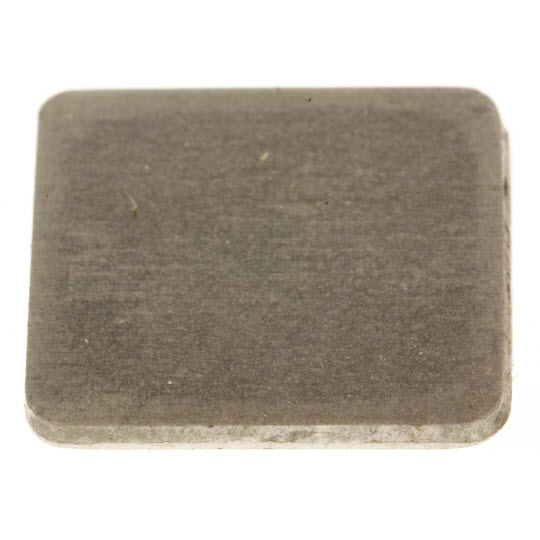

#18 | 28-89694 | KEY, COUPLING (1 required per assembly) |

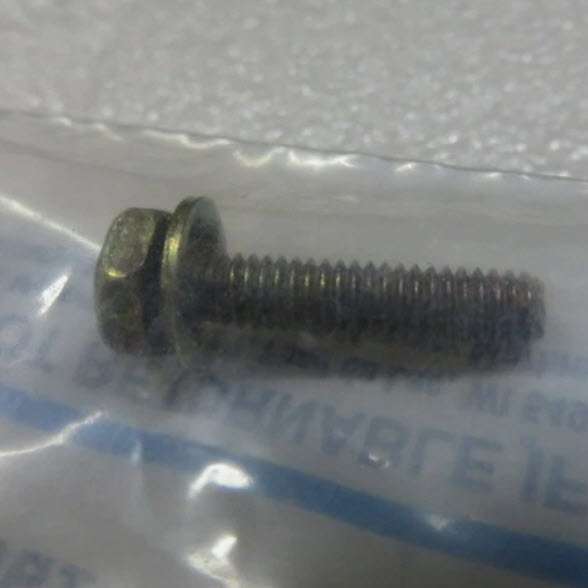

#19 | 10-66104 | SCREW,COUPLING TO CARBURETOR (3/4") (1 required per assembly) |
#20 | 73847 | ACTUATOR, THROTTLE (UPPER CARBURETOR) (1 required per assembly) |
#21 | 10-60293 | SCREW, ACTUATOR TO UPPER CARBURETOR (1/2") (1 required per assembly) |
#22 | 73408 | PLATE, CARBURETOR (1 required per assembly) |
73408 - PLATE,NLA [ More info ] Unavailable |
||

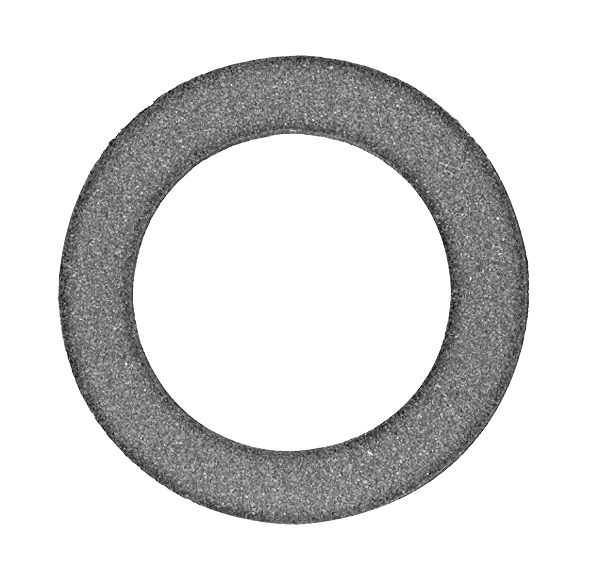

#23 | 27-73398 | GASKET, CARBURETOR PLATE (2 required per assembly) |

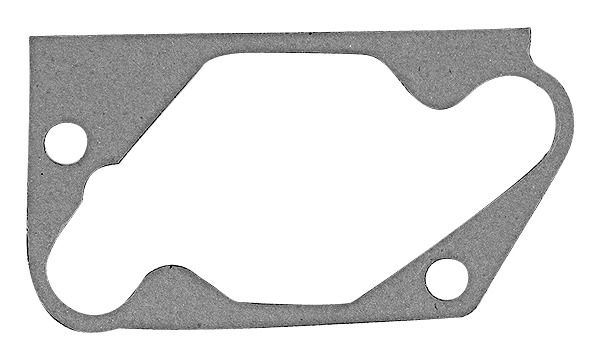

#24 | 27-76952 | GASKET, CARBURETOR PLATE TO CARBURETOR (2 required per assembly) |
27-76952 - Carburetor Plate To Carburetor Gasket [ More info ] |
||
#25 | 10-28635 | SCREW, PLATE TO CARBURETOR (5/8") (4 required per assembly) |
#26 | 73647 | SEAL, CARBURETOR PLATE (1 required per assembly) |
73647 - Carburetor Plate Seal, NLA [ More info ] Unavailable |
