Parts for Mercury Marine 250 HP (DFI) 3.0L Air Compressor Components 250
Tap to zoom. Scroll down to order.

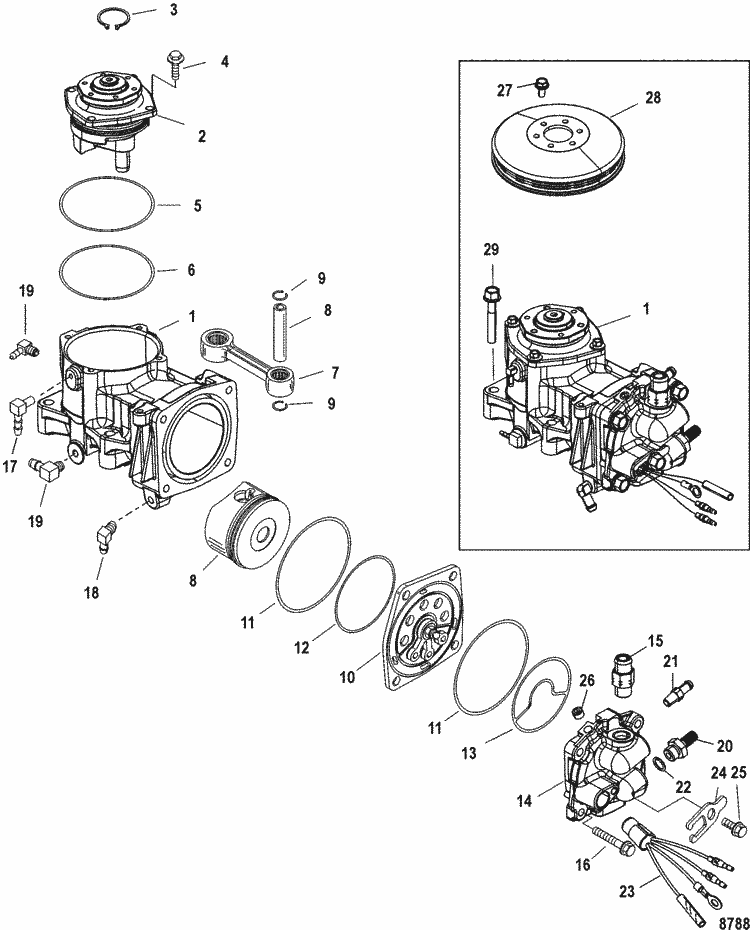

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 25-832804A03 | O-RING KIT (1 required per assembly) |
#1 | 828123T31 | COMPRESSOR ASSEMBLY, Air (1 required per assembly) |
828123T31 - COMPRESSOR ASY [ More info ] Unavailable |
||
828123T33 - COMPRESSOR-AIR [ More info ] Unavailable |
||
8M0048556 - 8M0048556 - COMPRESSOR-AIR [ More info ] Unavailable Replaced by -8M0050655 |
||
8M0050655 - 8M0050655 - COMPRESSOR-3.0L [ More info ] Unavailable Replaced by -8M0060051 |
||
8M0060051 - Compressor-3.0L [ More info ] Unavailable |
||
#2 | 1173-828131A11 | END CAP ASSEMBLY (1 required per assembly) |
1173-828131A11 - End Cap [ More info ] Unavailable |
||
1100-8M0048559 - 1100-8M0048559 - END CAP ASSY [ More info ] Unavailable Replaced by 1100-8M0050793 |
||
1100-8M0050793 - REF OB SB 11-14 [ More info ] Unavailable |
||
#3 | NSS | NOT SOLD SEPARATE, Snap Ring (1 required per assembly) |
NSS - NOT SOLD SEPARATE [ More info ] Unavailable |
||
#4 | 10-821300 20 | SCREW, (M6 x 20) (4 required per assembly) |
#5 | 25-89224001 | O-RING (1 required per assembly) |
#6 | 25-67206001 | O-RING (1 required per assembly) |
#7 | 653-833146T06 | CONNECTING ROD ASSEMBLY (1 required per assembly) |
#9 | 53-834810 1 | RING, Lock (2 required per assembly) |
#10 | 835088A10 | REED PLATE ASSEMBLY (1 required per assembly) |
#11 | 25-67207 | O-RING, (3.489 x .070) (2 required per assembly) |
#12 | 25-832804 | O-RING, (2.739 x .070) (1 required per assembly) |
#13 | 26-828225 | SEAL (1 required per assembly) |
#14 | 835087A 3 | HEAD ASSEMBLY, Compressor (1 required per assembly) |
835087A 3 - Compressor Head Assembly [ More info ] Unavailable |
||
#15 | 22-830753 5 | FITTING, Straight (1 required per assembly) |
#16 | 10-821273 35 | SCREW, (M8 x 35) (4 required per assembly) |
#17 | 22-15133 1 | FITTING (1 required per assembly) |
#18 | 22-99664 2 | FITTING, Elbow 90 Degree (.125-27 x .250) Nylon (1 required per assembly) |
#19 | 21-42864 1 | FITTING, Check Valve (2 required per assembly) |
#20 | 22-856744 | FITTING (1 required per assembly) |
#21 | 22-16604 | FITTING, Straight (.125-27) (1 required per assembly) |
#22 | 25-831985 | O-RING, (.468 x .078) (1 required per assembly) |
#23 | 13536A14 | SENSOR ASSEMBLY, Temperature (1 required per assembly) |
#24 | 13715 1 | RETAINER (1 required per assembly) |
#25 | 10-818934 14 | SCREW, (M8 x 14) (1 required per assembly) |
#26 | 22-39072 1 | PLUG, Pipe (.125-27) Brass (1 required per assembly) |
#27 | 10-855939 12 | SCREW, (M6 x 12) (6 required per assembly) |
#28 | 832823 3 | PULLEY (4 required per assembly) |
832823 3 - Pulley [ More info ] Unavailable |
||
#29 | 10-891570050 | SCREW, (M8 x 50) (4 required per assembly) |
10-891570050 - SCREW Note: Priced Individually [ More info ] Unavailable |
||
