Parts for Mercury Marine 110 Carburetor Assembly, Complete
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 1399-5135 | GASKET SET (1 required per assembly) |
18-7007 - Carburetor Gasket Kit 1399-5135 or 1399-5198 [ More info ] |
||
# | 1399-5800 | REPAIR PARTS KIT (1 required per assembly) UNITED STATES 4126460 AND UP AUSTRALIA 8028440 AND UP BELGIUM 9078139 AND UP CANADA 7049108 AND UP |
1399-5800 - 1399-5800 - REPAIR KIT - CARB [ More info ] Unavailable Replaced by 1399-879194026 |
||
# | 1399-5136 | REPAIR PARTS KIT (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-5136 - 1399-5136 - REPAIR KIT - CARB [ More info ] Unavailable Replaced by 1399-879194026 |
||
# | 1399-5137 | DIAPHRAGM AND GASKET KIT (1 required per assembly) |
# | 1399-5760 | REPAIR PARTS KIT (1 required per assembly) UNITED STATES 4079000 THRU 4126459 AUSTRALIA 8023990 THRU 8028439 BELGIUM 9068374 THRU 9078138 CANADA 7042123 THRU 7049107 |
#1 | 1364-4898A 1 | CARBURETOR ASSEMBLY, COMPLETE (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1364-4898A 1 - 1364-4898A 1 - CARBURETOR [ More info ] Unavailable Replaced by 1364-5645A 1 |
||
1364-5645A 1 - 1364-5645A 1 - CARBURETOR [ More info ] Unavailable Replaced by 1364-5645A 7 |
||
1364-5645A 7 - 1364-5645A 7 - CARBURETOR [ More info ] Unavailable Replaced by 1364-6062 |
||
1364-6062 - 1364-6062 - CARBURETOR [ More info ] Unavailable Replaced by 1364-6648 |
||
1364-6648 - 1364-6648 - CARBURETOR [ More info ] Unavailable Replaced by 1364-8782A3 |
||
1364-8782A3 - 1364-8782A3 - ->8782A13 [ More info ] Unavailable Replaced by -8782A13 |
||
1364-8782A13 - CARBURETOR NLA [ More info ] Unavailable |
||
#1 | 1364-5645A 1 | CARBURETOR ASSEMBLY, COMPLETE (1 required per assembly) UNITED STATES 4079000 THRU 4126459 AUSTRALIA 8023990 THRU 8028439 BELGIUM 9068374 THRU 9078138 CANADA 7042123 THRU 7049107 |
#1 | 1364-5645A 7 | CARBURETOR ASSEMBLY, COMPLETE (1 required per assembly) UNITED STATES 4126460 THRU 4304784 AUSTRALIA 8028440 THRU 8034894 BELGIUM 9078139 THRU 9101513 CANADA 7049108 THRU 7063747 |
#1 | 1364-6062 | CARBURETOR ASSEMBLY, COMPLETE (1 required per assembly) UNITED STATES 4304785 AND UP AUSTRALIA 8034895 AND UP BELGIUM 9101514 AND UP CANADA 7063748 AND UP |
#2 | WELCH PLUG, BODY CHANNEL (LARGE) (1 required per assembly) | |
#7 | 1399-5126 | FLOAT (1 required per assembly) |
1399-5126 - 1399-5126 - FLOAT [ More info ] Unavailable Replaced by 1395-9293 |
||
#9 | 1399-5127 | FUEL BOWL (1 required per assembly) |
1399-5127 - BOWL Fuel NLA [ More info ] Unavailable |
||
#11 | 1399-5128 | SCREW, FUEL BOWL TO CARBURETOR (1 required per assembly) |
#13 | 1399-5130 | INLET NEEDLE AND SPRING (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-5130 - 1399-5130 - INLET NEEDLE@4 [ More info ] Unavailable Replaced by 1395-9022 |
||
#13 | 1399-6141 | INLET NEEDLE AND SPRING (1 required per assembly) UNITED STATES 4079000 AND UP AUSTRALIA 8023990 AND UP BELGIUM 9068374 AND UP CANADA 7042123 AND UP |
#15 | 1399-1896 | JET, MAIN FUEL (.041) (1 required per assembly) |
#17 | 1399-5122 | VALVE, CHOKE RELIEF (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-5122 - RELIEF VALVE NLA [ More info ] Unavailable |
||
#18 | 1399-5195 | SPRING, CHOKE RELIEF VALVE (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-5195 - SPRING NLA [ More info ] Unavailable |
||
#19 | 1399-5125 | CHOKE SHUTTER (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-5125 - CHOKE SHUTTER NLA [ More info ] Unavailable |
||
#19 | 1399-5756 | CHOKE SHUTTER (1 required per assembly) UNITED STATES 4079000 AND UP AUSTRALIA 8023990 AND UP BELGIUM 9068374 AND UP CANADA 7042123 AND UP |

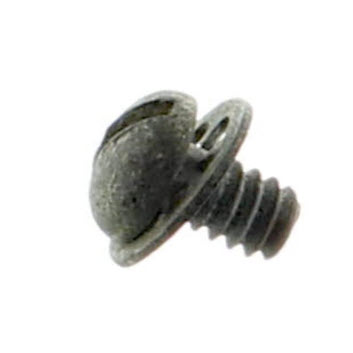

#20 | 10-23035 | SCREW, CHOKE SHUTTER TO CHOKE SHAFT (2 required per assembly) |
#21 | 63907 | VENTURI (1 required per assembly) UNITED STATES 3795658 THRU 4126459 AUSTRALIA 8015040 THRU 8028439 BELGIUM 9041439 THRU 9078138 CANADA 7027323 THRU 7049107 |
#21 | 69764 | VENTURI (1 required per assembly) UNITED STATES 4126460 AND UP AUSTRALIA 8028440 AND UP BELGIUM 9078139 AND UP CANADA 7049108 AND UP |
#24 | 1399-5129 | BODY, FUEL PUMP (1 required per assembly) |
1399-5129 - BODY NLA [ More info ] Unavailable |
||
#27 | 1399-5131 | BODY STRAINER (1 required per assembly) |
#28 | 1399-5132 | SCREW, STRAINER BODY TO CARBURETOR (4 required per assembly) |
#29 | 1399-4235 | SCREEN, STRAINER (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-4235 - 1399-4235 - SCREEN [ More info ] Unavailable Replaced by 1399-5758 |
||
#29 | 1399-5758 | SCREEN, STRAINER (1 required per assembly) UNITED STATES 4079000 AND UP AUSTRALIA 8023990 AND UP BELGIUM 9068374 AND UP CANADA 7042123 AND UP |

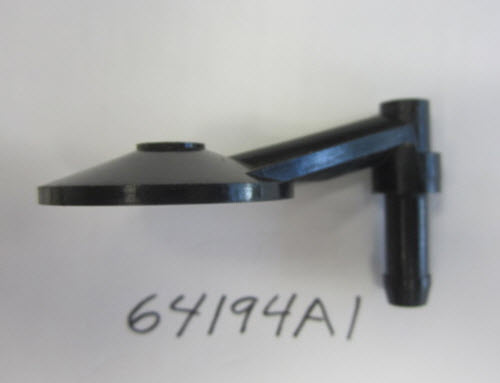

#31 | 64194A 1 | COVER ASSEMBLY, STRAINER (INLET) (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
64194A 1 - COVER ASSY [ More info ] Unavailable |
||
#31 | 1399-4236 | COVER ASSEMBLY, STRAINER (INLET) (1 required per assembly) UNITED STATES 4079000 AND UP AUSTRALIA 8023990 AND UP BELGIUM 9068374 AND UP CANADA 7042123 AND UP |
1399-4236 - 1399-4236 - COVER [ More info ] Unavailable Replaced by -99941 |
||
#34 | 1399-5124 | CHOKE SHAFT (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-5124 - SHAFT AND LEVER NLA [ More info ] Unavailable |
||
#34 | 1399-5755 | CHOKE SHAFT (1 required per assembly) UNITED STATES 4079000 THRU 4126459 AUSTRALIA 8023990 THRU 8028439 BELGIUM 9068374 THRU 9078138 CANADA 7042123 THRU 7049107 |
#34 | 1399-5827 | CHOKE SHAFT (1 required per assembly) UNITED STATES 4126460 AND UP AUSTRALIA 8028440 AND UP BELGIUM 9078139 AND UP CANADA 7049108 AND UP |
#36 | 1399-5133 | THROTTLE SHAFT (1 required per assembly) |
1399-5133 - THROTTLE SHAFT NLA [ More info ] Unavailable |
||
#37 | 63646 | LEVER, THROTTLE (1 required per assembly) |
63646 - Throttle Lever [ More info ] Unavailable |
||
#38 | 10-20847 | SCREW, THROTTLE LEVER ATTACHING (1 required per assembly) |
10-20847 - 10-20847 - SCREW [ More info ] Unavailable Replaced by 1395-6027 |
||
#41 | 10-23178 | SCREW, PLUG - IDLE TUBE (1 required per assembly) |
10-23178 - SCREW NLA [ More info ] Unavailable |
||
#42 | 1399-5749 | THROTTLE SHUTTER (1 required per assembly) UNITED STATES 3795658 THRU 4078999 AUSTRALIA 8015040 THRU 8023989 BELGIUM 9041439 THRU 9068373 CANADA 7027323 THRU 7042122 |
1399-5749 - THROTTLE SHUTTER NLA [ More info ] Unavailable |
||
#42 | 1399-5759 | THROTTLE SHUTTER (1 required per assembly) UNITED STATES 4079000 AND UP AUSTRALIA 8023990 AND UP BELGIUM 9068374 AND UP CANADA 7042123 AND UP |
1399-5759 - THROTTLE SHUTTER NLA [ More info ] Unavailable |
||
#44 | 27-63309 | GASKET, CARBURETOR FLANGE (1 required per assembly) |
