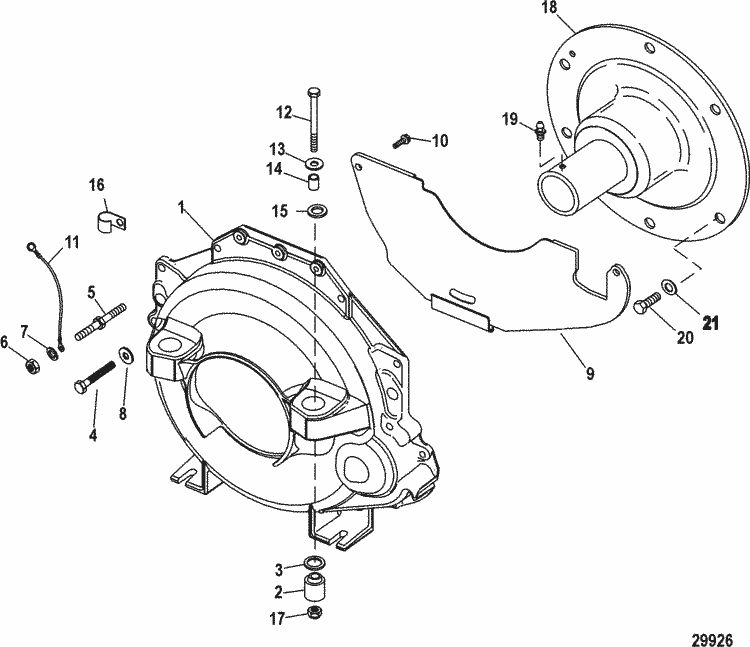

Parts for MerCruiser 8.2L Mag EC (Base Model) Flywheel Housing
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | 865657A04 | HOUSING ASSEMBLY, Flywheel (1 required per assembly) |
#2 | 865330A02 | MOUNT KIT, Rubber (1 required per assembly) |
#3 | 23-99322 | SPACER (2 required per assembly) |
#4 | 10-35047 | SCREW, (.375-16 x 1.250) Stainless Steel (4 required per assembly) |
#5 | 16-861316 | STUD (2 required per assembly) |
#6 | 11-826711 12 | NUT, (.375-16) (2 required per assembly) |
#7 | 13-40024 8 | LOCKWASHER, (M10) (2 required per assembly) |
#8 | 13-35048 | LOCKWASHER, (.375) (1 required per assembly) |
#9 | 807260A 2 | COVER KIT, Flywheel (1 required per assembly) |
#NS | 11-807296 | NUT, (.250-20) (2 required per assembly) |
#10 | 10-86885 | SCREW, (.250-20 x 1.500) Stainless Steel (2 required per assembly) |
#11 | 84-62826A 6 | CABLE ASSEMBLY, Ground (13.00 Inches) Black (1 required per assembly) |
84-62826A 6 - Cable Assembly [ More info ] Unavailable |
||
#12 | 10-97934 | SCREW, (.500-20 x 5.370) Special (2 required per assembly) |
10-8M0215010 - SCREW [ More info ] Unavailable |
||
#13 | 12-35777 | WASHER, (.5156 x 1.375 x .125) Aluminum (2 required per assembly) |
12-35777 - Washer, (.5156 X 1.375 X .125) Aluminum [ More info ] |
||
#14 | 23-99299 | SPACER, (.520 x .870 x .630) (2 required per assembly) |
#15 | 12-54012 | WASHER, (.530 x .870 x .105) Stainless Steel (A/R required per assembly) |
12-54012 - Washer, (.530 X .870 X .105) Stainless Steel [ More info ] |
||
12-8M0204665 - WASHER Note: Priced Individually [ More info ] |
||
#16 | 54-92850 | CLAMP, Harnesss Support (1 required per assembly) |
#17 | 11-863332 | NUT, (.500-20) Aluminum (2 required per assembly) |
#18 | 861523A 7 | COUPLER ASSEMBLY, Engine - Long Steel Hub (1 required per assembly) |
861523A 7 - Coupler Assembly [ More info ] Unavailable |
||
#19 | 22-74036 | FITTING, Grease (1 required per assembly) |
228M0169589 - FITTING Note: Priced Individually [ More info ] |
||
#20 | 10-863480 | SCREW, (.375-16 x 1.125) (6 required per assembly) |
#21 | 12-25909 | WASHER, (.406 x .812 x .065) (6 required per assembly) |
