Parts for MerCruiser 4.3L (Gen+) (4Barrel) Reman Shift Bracket
Tap to zoom. Scroll down to order.

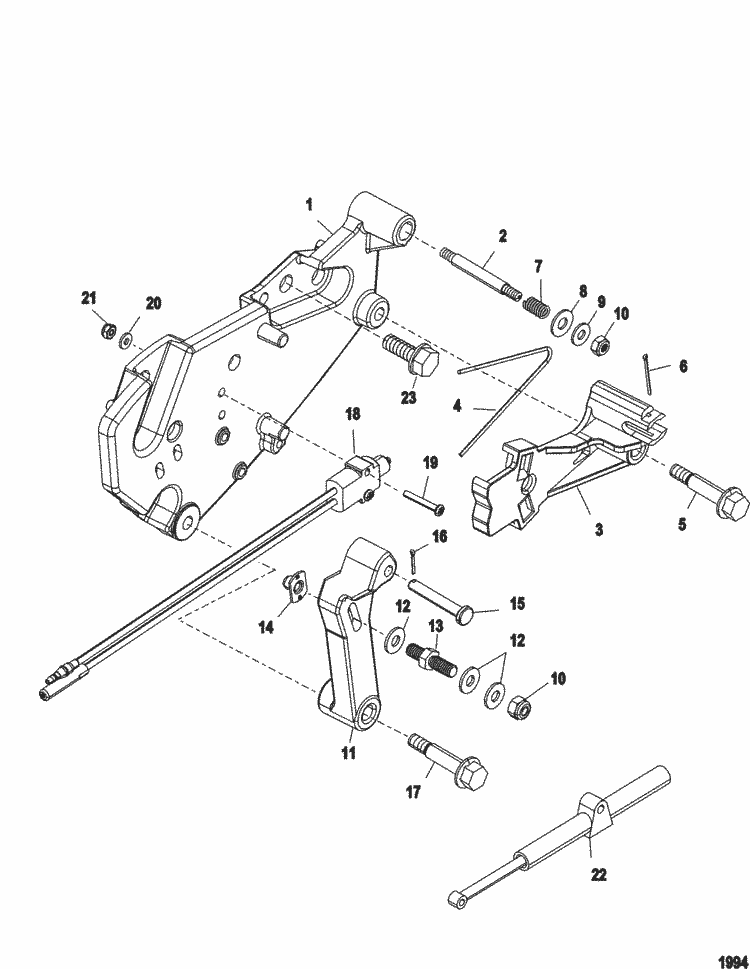

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | 807962A15 | BRACKET ASSEMBLY (1 required per assembly) |
#2 | 16-865149A02 | STUD (1 required per assembly) |
#3 | 865433A02 | LEVER ASSEMBLY, Actuating (1 required per assembly) |
#4 | 24-862850 | SPRING, Yellow Dot (1 required per assembly) |
#6 | 18-32857 1 | COTTER PIN (1 required per assembly) |
#7 | 24-98880 | SPRING (1 required per assembly) |
#8 | 12-56720 | WASHER, (.330 x .750 x .060) Stainless Steel (1 required per assembly) |
12-56720 - Washer, (.330 X .750 X .060) Stainless Steel [ More info ] |
||
#9 | 12-35462 | WASHER, (.2656 x .625 x .0625) Stainless Steel (1 required per assembly) |
12-35462 - Washer, (.2656 X .625 X .0625) Stainless Steel [ More info ] |
||
#10 | 11-826711 9 | NUT, (.250-28) (2 required per assembly) |
#11 | 13898A 3 | LEVER ASSEMBLY, Shift (1 required per assembly) |
13898A 3 - Lever Assembly [ More info ] Unavailable |
||
#13 | 16-865393A02 | STUD KIT, (.250-28 x 1.90) (1 required per assembly) |
#14 | 11-63341 | TEE NUT (1 required per assembly) |
#15 | 17-814001 | PIN, Clevis (1 required per assembly) |
#16 | 18-21071 1 | COTTER PIN (1 required per assembly) |
#17 | 10-865148 | SHOULDER SCREW, (.312-18 x 1.843) Stainless Steel, Shoulder (1 required per assembly) |
10-865148 - Screw [ More info ] Unavailable |
||
#18 | 87-814281A 5 | SWITCH ASSEMBLY, Shift Interrupt (1 required per assembly) |
#19 | 10-860077 | SCREW, (#6-32 x 1.00) (2 required per assembly) |
#20 | 12-11303 | WASHER (2 required per assembly) |
#21 | 11-F1669 | NUT, (#6-32) (2 required per assembly) |
#22 | 813995A 1 | GUIDE ASSEMBLY, Spring (1 required per assembly) |
#23 | 10-65746 1 | SCREW AND LOCKWASHER, (.250-20 x .625) (3 required per assembly) |
