Parts for MerCruiser 3.0L GM 181 I / L4 Alternator, Delco (Serial No. 0l382122 & Up)
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | 58333 | BRACE, Alternator Adjusting (1 required per assembly) |
#2 | 10-40001134 | SCREW, (M8 x 25) (1 required per assembly) |

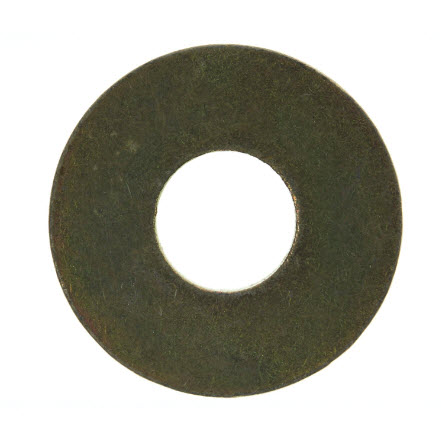

#3 | 12-26168 | WASHER (1 required per assembly) |
#5 | 12-20553 | WASHER, (.406 x .734 x .063) (1 required per assembly) |
#6 | 10-828213 | SCREW, (.312-18 x 1.500) Hex Flange (2 required per assembly) |
#7 | 12-57792 | WASHER (2 required per assembly) |
12-57792 - Washer - Priced Individually [ More info ] Unavailable |
||
#8 | 11-859119 | NUT, (.312-18) (2 required per assembly) |
11-8M0204646 - NUT @5 [ More info ] Unavailable |
||
#9 | 861734 | BRACKET, Alternator (1 required per assembly) |
#10 | 10-12244 | SCREW, (.375-16 x 1.00) (2 required per assembly) |
#11 | 862030T | ALTERNATOR ASSEMBLY (1 required per assembly) (No Service Parts Available) SN# 0M326293 & Below |
862030T - Alternator, 65 Amp [ More info ] Unavailable |
||
#11 | 862030T01 | ALTERNATOR ASSEMBLY (1 required per assembly) SN# 0M326293 & Up |
#12 | 11-40021 2 | NUT, (M6) Stainless Steel (2 required per assembly) |
#13 | 54-78945 | J CLAMP, Harness Support (1 required per assembly) |
#14 | 10-98261 | SCREW, (.375-16 x .750) (1 required per assembly) |
