Parts for MerCruiser Race Engine and Drive 1075 SCi Rigging Kit (Single Engine)
Tap to zoom. Scroll down to order.

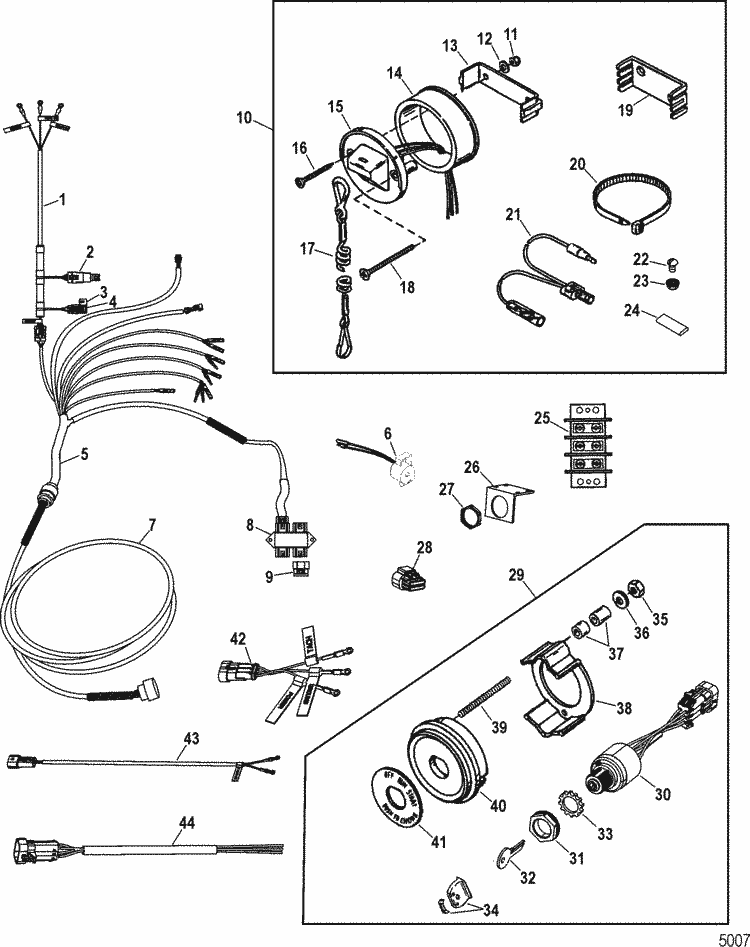

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | 844170K05 | RIGGING KIT, Single Engine (1 required per assembly) |
844170K05 - SC SINGLE RIG KIT [ More info ] Unavailable |
||
8M8024581 - SC Single Rig Kit [ More info ] Unavailable |
||
#1 | 84-896040T01 | HARNESS ASSEMBLY, Analog Gauge (1 required per assembly) |
84-896040T01 - Harness Assembly [ More info ] Unavailable |
||
#2 | 882751A 1 | RELAY ASSEMBLY (1 required per assembly) |
#3 | 828054 | COVER, Fuse (1 required per assembly) |
#4 | 862646 | FUSE, Tan - 5 Ampere (1 required per assembly) |
#5 | 84-892956T03 | HARNESS ASSEMBLY, Helm (1 required per assembly) |
84-892956T03 - HARNESS ASSY [ More info ] Unavailable |
||
#6 | 816492A 1 | ALARM ASSEMBLY, Audio Warning, Remote Mounted (1 required per assembly) |
84-8M0144930 - Alarm [ More info ] Unavailable |
||
84-8M0210763 - ALARM ASSY [ More info ] In Stock |
||
#7 | 84-892451T25 | HARNESS ASSEMBLY, Data (25.00 Feet) (1 required per assembly) |
#8 | 878492K14 | JUNCTION BOX KIT, 4 Way (1 required per assembly) |
878492K14 - Junction Box Kit [ More info ] Unavailable |
||
#9 | 859318B 2 | CAP ASSEMBLY, Weather - Junction Box (Bulk Pack) (2 required per assembly) |
#10 | 87-19674Q 2 | SWITCH/LANYARD KIT (1 required per assembly) |
87-19674Q 2 - Switch and Lanyard Kit [ More info ] Unavailable |
||
#11 | 11-68219 | NUT, (#10-32) Stainless Steel (4 required per assembly) |
#12 | 12-24676 | WASHER, (.200 x .440 x .032) (2 required per assembly) |
#13 | 18321 | CLAMP, Mounting (1 required per assembly) |
#14 | 813679 | ADAPTER, Surface Mount (1 required per assembly) |
#15 | 87-19674A 1 | SWITCH ASSEMBLY, Lanyard (1 required per assembly) |
87-19674A 1 - Switch Assembly [ More info ] Unavailable |
||
#16 | 10-18303 | SCREW, (.190-16 x 1.750) Stainless Steel, Surface Mount (2 required per assembly) |
#17 | 15920Q54 | LANYARD ASSEMBLY (1 required per assembly) |
15920Q54 - Stop Switch Lanyard- Priced Individually [ More info ] Unavailable |
||
#18 | 10-32866 | SCREW, (#10-32 x 2.00) Stainless Steel, Flush Mount (2 required per assembly) |
#19 | 79146 | RETAINER, Connector (1 required per assembly) |
#20 | 54-816311T | TIE STRAP, (8.00 Inches) (7 required per assembly) |
54-816311T - Tie Strap, 8 Inches, Priced Individually [ More info ] |
||
#21 | 84-11149A 3 | CABLE ASSEMBLY (1 required per assembly) |
#22 | 10-24231 | SCREW, (#10-32 x .250), For Connecting Wire Connectors (1 required per assembly) |
#23 | 11-27164 | NUT AND LOCKWASHER, (#10-32), For Connecting Wire Connectors (1 required per assembly) |
#24 | 85-62359 4 | INSULATOR, (2.00 Inch), For Connecting Wire Connectors (1 required per assembly) |
#25 | 86-889679 | BLOCK, Terminal (1 required per assembly) |
86-889679 - Terminal Block [ More info ] Unavailable |
||
86-8M0204701 - BLOCK-TERMINAL [ More info ] Unavailable |
||
#26 | 840019 | BRACKET, Harness Mount (1 required per assembly) |
840019 - Bracket [ More info ] Unavailable |
||
#27 | 11-889664 | NUT, (1.500-18) Black Nylon (1 required per assembly) |
#28 | 859318A04 | TERMINATOR ASSEMBLY, 10 Pin (CAN 1 and 3) (1 required per assembly) |
#29 | 87-88107A10 | SWITCH KIT, Key - Ignition (1 required per assembly) |
#30 | 87-88107T09 | SWITCH ASSEMBLY, Key, Ignition (1 required per assembly) |
87-88107T09 - Switch Assembly -key [ More info ] Unavailable |
||
#31 | 11-879755 | NUT, Special - Black Nylon (1 required per assembly) |
#32 | 89491 1 | KEY, Ignition (1A) (AR required per assembly) |
#32 | 89491 2 | KEY, Ignition (1B) (AR required per assembly) |
#32 | 89491 3 | KEY, Ignition (1C) (AR required per assembly) |
#32 | 89491 4 | KEY, Ignition (1D) (AR required per assembly) |
#32 | 89491 5 | KEY, Ignition (1E) (AR required per assembly) |
#32 | 89491 6 | KEY, Ignition (1F) (AR required per assembly) |
#32 | 89491 7 | KEY, Ignition (2A) (AR required per assembly) |
#32 | 89491 8 | KEY, Ignition (2B) (AR required per assembly) |
#32 | 89491 9 | KEY, Ignition (2C) (AR required per assembly) |
#32 | 89491 10 | KEY, Ignition (2D) (AR required per assembly) |
#32 | 89491 11 | KEY, Ignition (2E) (AR required per assembly) |
#32 | 89491 12 | KEY, Ignition (2F) (AR required per assembly) |
#33 | 13-89989 | LOCKWASHER, Internal (.818) (1 required per assembly) |
#34 | 90468A 1 | COVER ASSEMBLY, Key (2 required per assembly) |
#37 | 23-812711 | SPACER, (.250) (2 required per assembly) |
#37 | 23-812711 1 | SPACER, (.375) (2 required per assembly) |
#38 | 76424 | BRACKET, Switch Mount (1 required per assembly) |
#39 | 16-55422 | STUD, (#10-32 x 2.00) (2 required per assembly) |
#40 | 816479A 3 | PLATE KIT, Switch Mounting (1 required per assembly) |
#41 | 38-823853 | INSERT, Switch Plate (1 required per assembly) |
#42 | 84-896042A01 | HARNESS ASSEMBLY, Tachometer Adapter (1 required per assembly) |
#43 | 84-896041A01 | HARNESS ASSEMBLY, Fuse Adapter (1 required per assembly) |
#44 | 84-896270A01 | HARNESS ASSEMBLY, Keyswitch Adapter (1 required per assembly) |
