Parts for Mariner V-150 HP (Mag / EFI) Electronic Control Unit Assembly
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | 824003 4 | E.C.U. ASSEMBLY (150) (1 required per assembly) |
824003 4 - 824003 4 - ECU Engine Contro [ More info ] Unavailable Replaced by -824003A 4 |
||
824003A 4 - 824003A 4 - ECU [ More info ] Unavailable Replaced by -824003T04 |
||
824003T04 - ECU [ More info ] Unavailable |
||
#1 | 824003 2 | E.C.U. ASSEMBLY (175) (1 required per assembly) |
824003 2 - 824003 2 - ECU Engine Contro [ More info ] Unavailable Replaced by -824003A 2 |
||
824003A 2 - 824003A 2 - ECU [ More info ] Unavailable Replaced by -824003T02 |
||
824003T02 - ECU [ More info ] Unavailable |
||
#1 | 824003 1 | E.C.U. ASSEMBLY (200) (1 required per assembly) |
824003 1 - 824003 1 - ECU Engine Contro [ More info ] Unavailable Replaced by -824003A 1 |
||
824003A 1 - 824003A 1 - ECU [ More info ] Unavailable Replaced by -824003T01 |
||
824003T01 - ECU [ More info ] Unavailable |
||
#2 | 23-34948 | SPACER (2 required per assembly) |
#3 | 54-14695 1 | CLIP (1 required per assembly) |
#4 | 90435 | MOUNT, Cowl Mounting Bracket (2 required per assembly) |
#5 | 12-21249 | WASHER (4 required per assembly) |
#6 | 11-20361 | NUT, (.250-28) (4 required per assembly) |
18-3722-9 - Lock Nut, 121731, 11-35888, Pack of 5 [ More info ]
$11.99 $6.88 |
||
#7 | 84-88807A19 | CABLE ASSEMBLY (1 required per assembly) |
#8 | 14637 | GROMMET (1 required per assembly) |
#9 | 23-14636 | BUSHING (1 required per assembly) |
#10 | 10-28667 | SCREW, (.250-20 x 1.00) (1 required per assembly) |
#11 | 13-26992 | LOCKWASHER, (.250) (1 required per assembly) |
#12 | 12-65567 | WASHER, (.265 x .750 x .048) (1 required per assembly) |
12-65567 - Washer, (.265 X .750 X .048) Stainless Steel [ More info ] |
||
#13 | 13202A 2 | WATER SENSOR MODULE ASSEMBLY (1 required per assembly) |
13202A 2 - MODULE ASSEMBLY W NLA [ More info ] Unavailable |
||

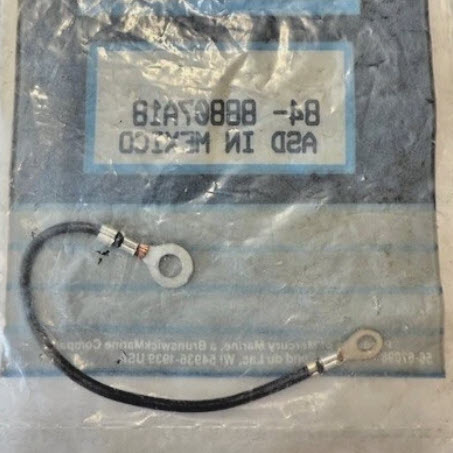

#14 | 84-88807A18 | CABLE ASSEMBLY, Black (1 required per assembly) |
#15 | 10-37571 | SCREW, (.190-32 x .500) (2 required per assembly) |
#16 | 12-89302 | WASHER, (.203 x .406 x .040) (2 required per assembly) |
#17 | 84-98866A14 | WIRING HARNESS, Electronic Control Unit And Injectors (1 required per assembly) |
#18 | 19049 1 | COUPLE RING (1 required per assembly) |
#19 | 84-87895A 4 | CABLE (150/175) (1 required per assembly) |
84-87895A 4 - CABLE ASSEMBLY [ More info ] Unavailable |
||
#20 | 19-808720 | CAVITY PLUG (1 required per assembly) |
19-808720 - 19-808720 - CAVITY PLUG [ More info ] Unavailable Replaced by -832948A1 |
||
#21 | 54-816311 | TIE STRAP, (8.00 Inches) (21 required per assembly) |
54-816311 - 54-816311 - TIE STRAP (8.00 I [ More info ] Unavailable Replaced by 54-816311T |
||
54-816311T - Tie Strap, 8 Inches, Priced Individually [ More info ] |
