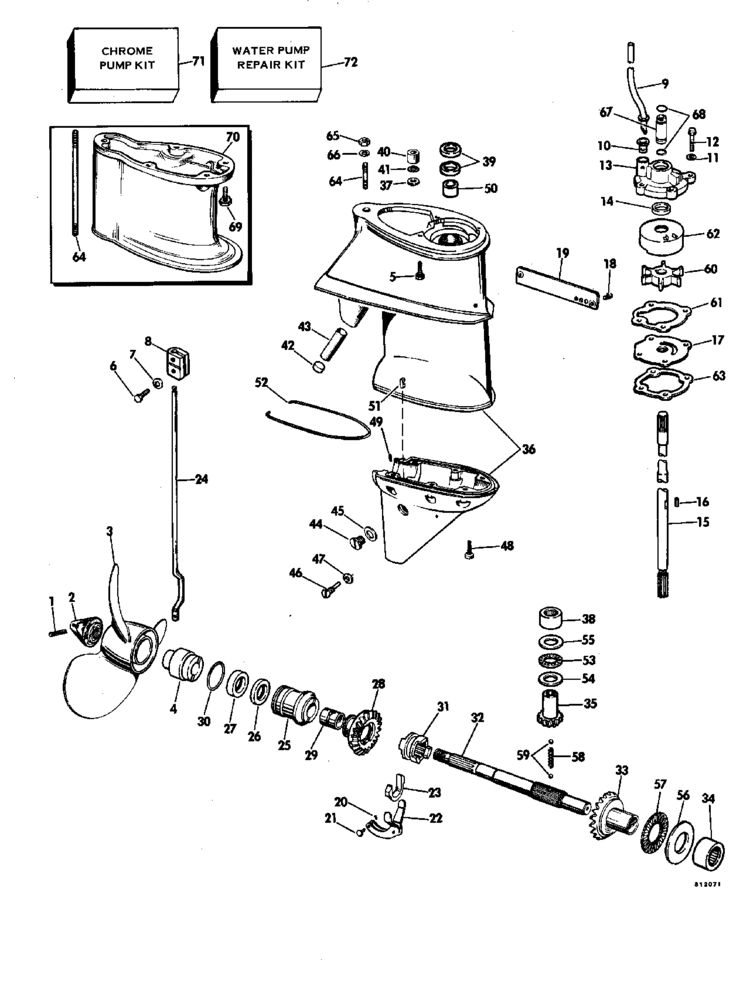

Gearcase Parts for 1981 Johnson 25 hp J25ELCIB Outboard Motor
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 — 306394 — COTTER PIN, PROPELLER NUT (1 required per assembly) | ||
![]() ![]() |
#2 — 390294 — NUT, PROPELLER (1 required per assembly) | ||
![]() ![]() |
#3 — 389067 — PROPELLER, 9-1/4 X 7 (1 required per assembly) | ||
![]() ![]() |
0389067 - L/P 125.00 [ More info ] Unavailable |
#3 — 389068 — PROPELLER, 9 X 9 (1 required per assembly) | ||
![]() ![]() |
0389068 [ More info ] Unavailable Replaced by 0763585 |
|
![]() ![]() |
#3 — 389069 — PROPELLER, 9 X 10 (1 required per assembly) | ||
![]() ![]() |
0389069 [ More info ] Unavailable Replaced by 0763589 |
|
![]() ![]() |
#3 — 389944 — PROPELLER, 9-1/4 X 12. E25RCIM - E25RLCIM/J25RCIM - J25RLCIM E25ECIM - E25ELCIM/J25ECIM - J25ELCIM E25TECIM - E25TELCIM/J25TECIM - J25TELCIM (1 required per assembly) | ||
![]() ![]() |
0389944 [ More info ] Unavailable Replaced by 0763590 |
|
![]() ![]() |
#3 — 389321 — PROPELLER, 9-1/4 X 12 SST (1 required per assembly) | ||
![]() ![]() |
0389321 - L/P 259.80 [ More info ] Unavailable |
#3 — 389393 — PROPELLER, 9-1/4 X 9 SST (1 required per assembly) | ||
![]() ![]() |
0389393 - L/P 125.00 [ More info ] Unavailable |
#4 — 389281 — PROP. BUSHING ASSY (1 required per assembly) | ||
![]() ![]() |
#6 — 323636 — SCREW, CONNECTOR 5" LONGER PARTS (2 required per assembly) | ||
![]() ![]() |
0323636 [ More info ] Unavailable Replaced by 0304024 |
|
![]() ![]() |
#7 — 301551 — LOCKWASHER 5" LONGER PARTS (2 required per assembly) | ||
![]() ![]() |
#8 — 303794 — CONNECTOR, SHIFT ROD (1 required per assembly) | ||
![]() ![]() |
#8 — 304081 — CONNECTOR, SHIFT ROD 5" LONGER PARTS (1 required per assembly) | ||
![]() ![]() |
#9 — 322077 — WATER TUBE, STANDARD (1 required per assembly) | ||
![]() ![]() |
#9 — 322078 — WATER TUBE, LONG 5" LONGER PARTS (1 required per assembly) | ||
![]() ![]() |
0322078 - WATER TUBE LONG [ More info ] Unavailable |
#10 — 302497 — GROMMET, WATER TUBE. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#11 — 318452 — WASHER, SCREW, IMPELLER HOUSING. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (4 required per assembly) | ||
![]() ![]() |
0318452 [ More info ] Unavailable Replaced by 0328702 |
|
![]() ![]() |
#12 — 324960 — SCREW, IMPELLER HOUSING. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (4 required per assembly) | ||
![]() ![]() |
#13 — 389644 — HOUSING, IMPELLER (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
||
![]() ![]() |
#14 — 321786 — SEAL, IMPELLER HOUSING. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#15 — 324778 — DRIVESHAFT, STANDARD (1 required per assembly) | ||
![]() ![]() |
0324778 [ More info ] Unavailable Replaced by 0329237 |
|
![]() ![]() |
0329237 [ More info ] Unavailable Replaced by 0341650 |
|
![]() ![]() |
0341650 - DRIVESHAFT 15" [ More info ] Unavailable |
#15 — 324779 — DRIVESHAFT, LONG 5" LONGER PARTS (1 required per assembly) | ||
![]() ![]() |
0324779 [ More info ] Unavailable Replaced by 0329257 |
|
![]() ![]() |
0329257 [ More info ] Unavailable Replaced by 0341649 |
|
![]() ![]() |
0341649 - DRIVESHAFT 20" [ More info ] Unavailable |
#16 — 300611 — PIN, IMPELLER. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#17 — 324447 — PLATE, IMPELLER HOUSING. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
0329391 - Impeller Housing Plate, Stainless Steel [ More info ] |
|
![]() |
#18 — 302509 — SCREW, BY-PASS COVER (2 required per assembly) | ||
![]() ![]() |
0302509 [ More info ] Unavailable Replaced by 0303587 |
|
![]() ![]() |
#19 — 302505 — COVER, WATER BY-PASS (1 required per assembly) | ||
![]() ![]() |
#20 — 306376 — COTTER PIN, SHIFT ROD PIN (1 required per assembly) | ||
![]() ![]() |
#22 — 375755 — LEVER, SHIFTER (1 required per assembly) | ||
![]() ![]() |
#23 — 325014 — CRADLE (1 required per assembly) | ||
![]() ![]() |
#24 — 303098 — SHIFT ROD, LOWER, STD (1 required per assembly) | ||
![]() ![]() |
#24 — 303257 — SHIFT ROD, LOWER, LONG 5" LONGER PARTS (1 required per assembly) | ||
![]() ![]() |
#25 — 389045 — GEARCASE HEAD ASSY (1 required per assembly) | ||
![]() ![]() |
#27 — 321787 — SEAL, PROP SHAFT, OUTER (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#28 — 325258 — GEAR, REVERSE (1 required per assembly) | ||
![]() ![]() |
#29 — 303997 — BUSHING, REVERSE GEAR (1 required per assembly) | ||
![]() ![]() |
#30 — 321921 — O-RING, GEARCASE HEAD (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#31 — 325263 — SHIFTER, CLUTCH DOG (1 required per assembly) | ||
![]() ![]() |
#32 — 323294 — SHAFT, PROPELLER (1 required per assembly) | ||
![]() ![]() |
0323294 [ More info ] Unavailable Replaced by 0344231 |
|
![]() ![]() |
0344231 - L/P 275.98 [ More info ] Unavailable |
#33 — 390295 — GEAR AND BUSHING, FORWARD (1 required per assembly) | ||
![]() ![]() |
0390295 - Forward Gear And Bushing Assembly, 3 Lug [ More info ] |
#34 — 389472 — BEARING, FRONT (1 required per assembly) | ||
![]() ![]() |
0389472 - BEARING-FWD GEAR [ More info ] Unavailable |
#35 — 324457 — PINION, DRIVE SHAFT (1 required per assembly) | ||
![]() ![]() |
#36 — 389700 — GEARCASE AND BRG ASSY (1 required per assembly) | ||
![]() ![]() |
0389700 [ More info ] Unavailable Replaced by 0392352 |
|
![]() ![]() |
0392352 [ More info ] Unavailable Replaced by 0432810 |
|
![]() ![]() |
#37 — 304764 — GASKET, BUSHING (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#38 — 376856 — PINION BEARING ASSY (1 required per assembly) | ||
![]() ![]() |
#40 — 304765 — BUSHING, SHIFT ROD (1 required per assembly) | ||
![]() ![]() |
#41 — 301877 — O-RING, SHIFT ROD (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#42 — 300314 — PLUG, INTAKE SCREEN (1 required per assembly) | ||
![]() ![]() |
0300314 - Water Intake Screen Plug [ More info ]
|
#43 — 302757 — SCREEN, WATER INTAKE (1 required per assembly) | ||
![]() ![]() |
#44 — 307551 — PLUG AND WASHER (2 required per assembly) | ||
![]() ![]() |
0307551 - Drain Screw, Allen Type, Gasket Included [ More info ] |
|
![]() ![]() |
18-4255 - Drain Screw, 307551 Allen Type, Gasket Included [ More info ] |
|
![]() ![]() |
18-2387 - Drain Plug Slotted or Allen - No Gasket [ More info ] |
#45 — 311598 — WASHER (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
||
![]() ![]() |
#46 — 308376 — PIVOT PIN ASSY (1 required per assembly) | ||
![]() ![]() |
#47 — 307853 — SEAL, PIN (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#48 — 304070 — SCREW, GEARCASE (6 required per assembly) | ||
![]() ![]() |
0304070 [ More info ] Unavailable Replaced by 0317969 |
|
![]() ![]() |
0317969 [ More info ] Unavailable Replaced by 0330562 |
|
![]() ![]() |
#50 — 386473 — BEARING, DRIVE SHAFT (1 required per assembly) | ||
![]() ![]() |
#51 — 317728 — MAGNET, GEARCASE (1 required per assembly) | ||
![]() ![]() |
#53 — 388027 — THRUST BEARING ASSY., PINION (1 required per assembly) | ||
![]() ![]() |
#54 — 322688 — THRUST WASHER, PINION LOWER (1 required per assembly) | ||
![]() ![]() |
#55 — 319667 — THRUST WASHER, PINION, UPPER (1 required per assembly) | ||
![]() ![]() |
#56 — 324459 — THRUST WASHER, FOREWARD GEAR (1 required per assembly) | ||
![]() ![]() |
#57 — 389470 — THRUST BEARING (1 required per assembly) | ||
![]() ![]() |
#58 — 316505 — SPRING, DETENT (1 required per assembly) | ||
![]() ![]() |
#59 — 316506 — BALL, DETENT (2 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#60 — 388702 — IMPELLER, WATER PUMP. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
0388702 [ More info ] Unavailable Replaced by 0763982 |
|
![]() ![]() |
#61 — 324446 — GASKET, IMPELLER HOUSING. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
0324446 [ More info ] Unavailable Replaced by 0329390 |
|
![]() ![]() |
||
![]() ![]() |
#62 — 323008 — CUP, IMPELLER HOUSING. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
0323008 [ More info ] Unavailable Replaced by 0328751 |
|
![]() ![]() |
||
![]() ![]() |
#63 — 324449 — GASKET, IMPELLER HOUSING PLATE. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#64 — 321926 — STUD, HOUSING TO GEARCASE (1 required per assembly) | ||
![]() ![]() |
0321926 [ More info ] Unavailable Replaced by 0330060 |
|
![]() ![]() |
#64 — 321925 — STUD, HOUSING TO GEARCASE 5" LONGER PARTS (1 required per assembly) | ||
![]() ![]() |
0321925 [ More info ] Unavailable Replaced by 0330558 |
|
![]() ![]() |
0330558 - L/P 33.96 [ More info ] Unavailable |
#66 — 302865 — WASHER, GEARCASE TO HOUSING (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#67 — 324453 — SPACER, IMPELLER HOUSING (1 required per assembly) | ||
![]() ![]() |
0324453 - Spacer, Exhaust Housing to Impeller Housing [ More info ] |
#67 — 324455 — SPACER, IMPELLER HOUSING 5" LONGER PARTS (1 required per assembly) | ||
![]() ![]() |
0324455 - SPACER [ More info ] Unavailable |
#68 — 301967 — O-RING, SPACER 5" LONGER PARTS. ALSO INCLUDED IN WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING 391390 (2 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
||
![]() ![]() |
#70 — 322750 — EXTENSION, GEARCASE 5" LONGER PARTS (1 required per assembly) | ||
![]() ![]() |
||
![]() ![]() |
#71 — 389612 — CHROME PUMP KIT (1 required per assembly) | ||
![]() ![]() |
0389612 - Chrome Water Pump Kit, Impeller NOT Included [ More info ] |
|
![]() ![]() |
0394392 - Chrome Water Pump Kit, Impeller NOT Included [ More info ] |
#72 — 389611 — WATER PUMP REPAIR KIT (1 required per assembly) | ||
![]() |
0389611 [ More info ] Unavailable Replaced by 0389980 |
|
![]() ![]() |
#72 — 391390 — WATER PUMP REPAIR KIT, INCL IMPELLER HOUSING (1 required per assembly) | ||
![]() ![]() |
0391390 [ More info ] Unavailable Replaced by 0394393 |
|
![]() |
0394393 [ More info ] Unavailable Replaced by 0395270 |
|
![]() ![]() |
||
![]() ![]() |
18-3401 - Water Pump Kit, Without Housing 395271 [ More info ] |
|
![]() ![]() |
#389695 — 389695 — EXTENSION KIT ASSY 5" LONGER PARTS. NOT SHOWN (1 required per assembly) | ||
![]() |
0389695 [ More info ] Unavailable Replaced by 0392442 |
|
![]() |
#391835 — 391835 — GEARCASE ASSY., LESS DRIVE SHAFT & PUMP. NOT SHOWN (1 required per assembly) | ||
![]() ![]() |
0391835 [ More info ] Unavailable Replaced by 0391840 |
|
![]() ![]() |
0391840 [ More info ] Unavailable Replaced by 0432811 |
|
![]() |
0432811 - 1-432812 &1-303098 [ More info ] Unavailable |
