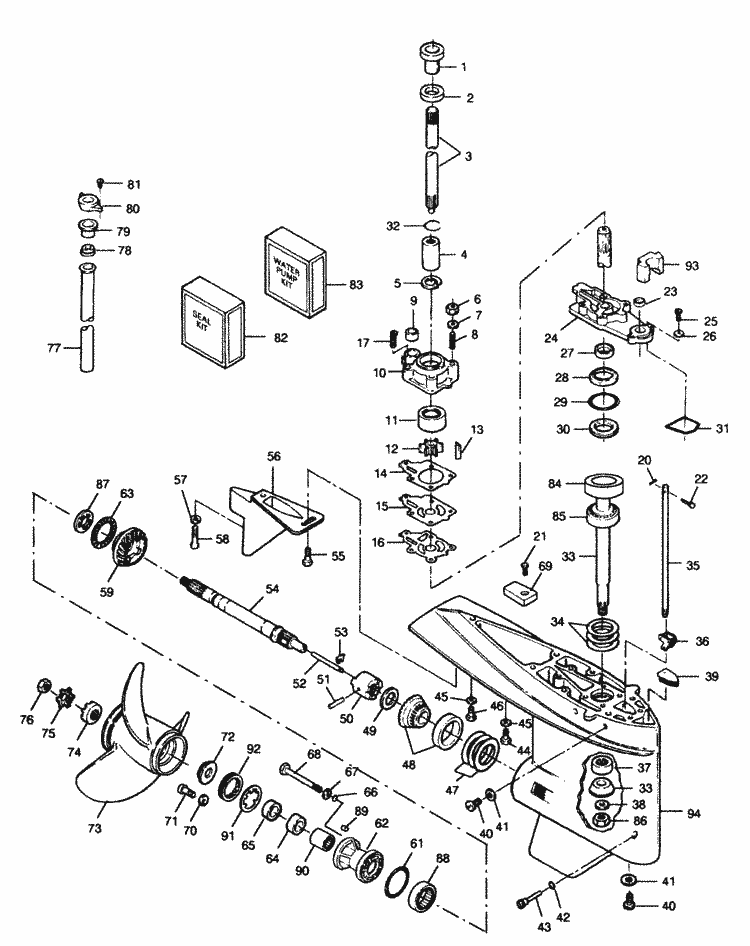

Parts for Force 90 HP (1991) Gear Housing
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | F2290 | SPACER (.060) (A/R required per assembly) |
# | F500244 | INLET WATER LINE (25 INCH MODELS) (1 required per assembly) |
32-F500244 - LINE-WATER-25 IN,NLA [ More info ] Unavailable |
||
# | F693128 | DRIVESHAFT, UPPER (25 INCH MODELS) (1 required per assembly) |
# | F9277 | SHIM (.010) (A/R required per assembly) |
# | F9282 | SHIM (.005) (A/R required per assembly) |
# | F2291 | SPACER (.070) (A/R required per assembly) |
# | F9279 | SHIM (.003) (A/R required per assembly) |
# | FC721054 | GEAR HOUSING COMPLETE (1 required per assembly) |
FC721054 - Gear Housing Complete [ More info ] Unavailable |
||
1600-819195A 1 - Gear Housing Complete [ More info ] Unavailable |
||
1600-819195A 2 - Gear Housing Kit [ More info ] Unavailable |
||
1600-817925A 4 - Gear Housing Kit [ More info ] Unavailable |
||
1600-817925A 5 - Gear Housing, NLA [ More info ] Unavailable |
||
# | F9281 | SHIM (.010) (A/R required per assembly) |
# | F2292 | SPACER (.080) (A/R required per assembly) |
# | F9278 | SHIM (.005) (A/R required per assembly) |
# | F9283 | SHIM (.003) (A/R required per assembly) |
#1 | F438129 | SEAL, DRIVESHAFT SPLINE (1 required per assembly) |
23-F438129 - Seal [ More info ] Unavailable |
||
#2 | F438271 | RETAINER, DRIVESHAFT SPLINE SEAL (1 required per assembly) |
23-F438271 - Retainer, NLA [ More info ] Unavailable |
||
#3 | F694128 | DRIVESHAFT, UPPER (20 INCH MODELS) (1 required per assembly) |
#4 | F694125 | COUPLING, DRIVESHAFT (1 required per assembly) |
#5 | F694736 | SEAL (1 required per assembly) |
#6 | F7061 | NUT, 1/4 - 28 (4 required per assembly) |
11-F7061 - Nut, Sold Individually [ More info ] Unavailable |
||
11-35045 - Nut (1/4-28) [ More info ] Unavailable |
||
#7 | F2012 | WASHER (4 required per assembly) |
12-8M0204649 - WASHER Note: Priced Individually [ More info ] |
||
#8 | F694210 | STUD (4 required per assembly) |
16-F694210 - STUD-SS [ More info ] Unavailable |
||
#9 | F694735-1 | SEAL, WATER LINE (1 required per assembly) |
#10 | F694060-2 | BODY, WATER PUMP (1 required per assembly) |
46-F694060-2 - Water Pump Body [ More info ] Unavailable |
||
#11 | F694564-1 | INSERT (1 required per assembly) |
#12 | F694065 | IMPELLER (1 required per assembly) |
47-F694065 - Impeller [ More info ] Unavailable |
||
47-803631T - Impeller [ More info ] Unavailable |
||
#13 | F694498 | KEY (1 required per assembly) |
#14 | F694031 | GASKET (1 required per assembly) |
#15 | F699562 | PLATE (1 required per assembly) |
#16 | F694830 | GASKET (1 required per assembly) |
#17 | F2234 | SCREW, #10 X 1-1/8 (1 required per assembly) |
#20 | F1015 | COTTER PIN (1 required per assembly) |
#21 | F2317 | SCREW, 1/4 - 20 X 7/8 S.S. (1 required per assembly) |
#22 | F85372 | PIN (1 required per assembly) |
#23 | F338618-1 | SEAL, SHIFT ROD (1 required per assembly) |
F338618-1 - SEAL [ More info ] Unavailable |
||
#24 | 818074A 1 | COVER, GEAR HOUSING W/SEAL (1 required per assembly) |
818074A 1 - Cover Assembly [ More info ] Unavailable |
||
#25 | F1999 | SCREW, 1/4 - 20 X 7/8 S.S. (4 required per assembly) |
#26 | F8038 | WASHER (4 required per assembly) |
12-F8038 - Washer [ More info ] Unavailable |
||
12-37828 - Washer, (.390 X .625 X .062) Stainless Steel [ More info ] |
||
#27 | F694307 | SEAL (1 required per assembly) |
26-F694307 - F6943071 [ More info ] Unavailable |
||
F694307-1 - SEAL [ More info ] Unavailable |
||
#28 | F694305 | SEAL (1 required per assembly) |
26-F694305 - Seal [ More info ] Unavailable |
||
#29 | F74305 | SEAL (1 required per assembly) |
25-F74305 - Drive Shaft Cover O-Ring [ More info ] Unavailable |
||
25-896523 - O-ring, (2.175 X .103) [ More info ] Unavailable |
||
#30 | F694961-1 | RETAINER (1 required per assembly) |
F694961-1 - Retainer [ More info ] Unavailable |
||
824519 - Retainer [ More info ] Unavailable |
||
18-2346 - Retainer, 824519 1 [ More info ]
$4.99 $4.22 |
||
#31 | F707305 | O-RING (1 required per assembly) |
#32 | F695930 | RING, RETAINING (1 required per assembly) |
53-F695930 - RING-RETAINING [ More info ] Unavailable |
||
#33 | FS694628 | DRIVESHAFT, LOWER (1 required per assembly) |
45-FS694628 - 45FS707628 [ More info ] Unavailable |
||
45-FS707628 - Drive Shaft, Force [ More info ] Unavailable |
||
#34 | F9280 | SHIM (.002) (A/R required per assembly) |
#35 | F523705-1 | ROD, SHIFT LOWER (1 required per assembly) |
F523705-1 - Shift Rod [ More info ] Unavailable |
||
#36 | FA84621-1 | ARM (1 required per assembly) |
FA84621-1 - Coupling [ More info ] Unavailable |
||
#37 | F694057 | BEARING (1 required per assembly) |
31-F694057 - Bearing [ More info ] Unavailable |
||
#38 | F694186 | WASHER (1 required per assembly) |
12-F694186 - Washer - Priced Individually [ More info ] Unavailable |
||
18-2359 - Nut Kit [ More info ]
$5.19 $2.97 |
||
#39 | F694226 | PLUG, PITOT (1 required per assembly) |
F694226 - PLUG,NLA [ More info ] Unavailable |
||
892827 - PLUG,NLA [ More info ] Unavailable |
||
#40 | F50109 | PLUG (3 required per assembly) |
10-79953A 2 - Drain Screw Kit [ More info ] Unavailable |
||
10-79953Q 2 - Screw Kit - Priced Individually [ More info ] Unavailable |
||
18-2244 - Plug Kit, 10-79953A2 [ More info ]
$3.59 $3.18 |
||
10-79953K04 - Drain Screw - Priced Individually [ More info ] |
||
#41 | F8186 | WASHER (3 required per assembly) |
F8186 - Washer-BLK - Priced Individually [ More info ] Unavailable |
||
12-19183 - Washer (3/8 Inch Screw) [ More info ] Unavailable |
||
12-19183 2 - Washer - Priced Individually [ More info ] Unavailable |
||
12-19183Q02 - Seals, Pack of 4 (yes this is actually a pack of 4) [ More info ] |
||
#42 | F498618 | SEAL (1 required per assembly) |
25-F498618 - O-Ring [ More info ] Unavailable |
||
26-817469 - O-Ring [ More info ] Unavailable |
||
#43 | F498891 | PIN (1 required per assembly) |
F498891 - Shift Pivot Pin [ More info ] Unavailable |
||
817468 - Shift Pivot Pin [ More info ] Unavailable |
||
#44 | F1491 | SCREW, 5/16 - 18 X 3-1/4 (6 required per assembly) |
#45 | F8096 | WASHER (7 required per assembly) |
F8096 - LockWasher - Priced Individually [ More info ] Unavailable |
||
#46 | F1858 | SCREW, 5/16 - 18 X 1 (1 required per assembly) |
10-F1858 - Screw -ss, NLA [ More info ] Unavailable |
||
#47 | F9284 | SHIM (.002) (A/R required per assembly) |
#48 | FS694023 | GEAR, FORWARD (27 TOOTH) (1 required per assembly) |
43-FS694023 - Forward Gear Only, NLA [ More info ] Unavailable |
||
FS707023 - Forward Gear Only [ More info ] Unavailable |
||
#49 | F2310 | SPACER (.050) (A/R required per assembly) |
#50 | F694521 | CLUTCH (1 required per assembly) |
F694521 - Clutch [ More info ] Unavailable |
||
52-816433 - Clutch [ More info ] Unavailable |
||
#51 | F2419 | SPRING PIN (1 required per assembly) |
#52 | F84871-1 | SHIFT PIN (1 required per assembly) |
#53 | F90619-2 | YOKE (1 required per assembly) |
#54 | FA707098 | SHAFT, PROPELLER (1 required per assembly) |
FA707098 - Prop Shaft [ More info ] Unavailable |
||
44-819284A 1 - Prop Shaft [ More info ] Unavailable |
||
44-819284 - Prop Shaft [ More info ] Unavailable |
||
#55 | F438930 | RETAINER, SNOUT (1 required per assembly) |
10-F438930 - Screw [ More info ] Unavailable |
||
#56 | F523116-4 | SNOUT, EXHAUST (1 required per assembly) |
F523116-4 - SNOUT NLA [ More info ] Unavailable |
||
#57 | F1856 | WASHER (1 required per assembly) |
#58 | F1994 | SCREW, 5/16 - 18 X 1 (1 required per assembly) |
#59 | F2A694662 | GEAR, REVERSE (1 required per assembly) |
#60 | F2423 | THRUST RING (1 required per assembly) |
23-F2423 - Ring, NLA [ More info ] Unavailable |
||
#61 | F707278 | SEAL (1 required per assembly) |
25-F707278 - O-Ring [ More info ] Unavailable |
||
#62 | FA707239 | SPOOL, PROPELLER SHAFT W/BEARING SEALS (1 required per assembly) |
FA707239 - Spool Assembly [ More info ] Unavailable |
||
#63 | F523901 | THRUST RING (1 required per assembly) |
#64 | F697555 | SEAL (1 required per assembly) |
#65 | F697118 | SEAL (1 required per assembly) |
26-F697118 - Seal [ More info ] Unavailable |
||
#66 | F50342-1 | SEAL (4 required per assembly) |
25-62702 - O-ring, (.301 X .070) [ More info ] Unavailable |
||
#67 | F1907 | WASHER (4 required per assembly) |
12-8M0207778 - WASHER Note: Priced Individually [ More info ] |
||
#68 | F1885 | SCREW, 5/16 - 18 X 4-1/4 (4 required per assembly) |
#69 | F707485 | ANODE, ANTI-CORROSION (1 required per assembly) |
#70 | F8083 | LOCKWASHER (2 required per assembly) |
F8083 - LockWasher SS [ More info ] Unavailable |
||
#71 | F1112 | SCREW, 1/4 - 20 X 7/8 (2 required per assembly) |
#72 | F698099 | SPACER, PROPELLER (1 required per assembly) |
#74 | F697299 | WASHER PROP SPLINE (1 required per assembly) |
#75 | F697140 | WASHER, TAB (1 required per assembly) |
14-31210 - Tab Washer - Priced Individually [ More info ] Unavailable |
||
#76 | F7000 | STOP NUT, 3/4 - 16 (1 required per assembly) |
11-F7000 - NUT [ More info ] Unavailable |
||
11-52707A 1 - Prop Nut Kit [ More info ] Unavailable |
||
11-52707Q 1 - Prop Nut Kit - Priced Individually [ More info ] |
||
11-52707T 1 - Prop Nut Kit - Priced Individually [ More info ] |
||
#77 | F523244 | INLET WATER LINE (20 INCH MODELS) (1 required per assembly) |
#78 | F523899 | GROMMET, INLET WATER LINE (1 required per assembly) |
F523899 - Grommet, Inlet Water Line [ More info ] Unavailable |
||
#79 | F84342 | SEAL, WATER LINE (1 required per assembly) |
25-F84342 - Water Line Seal [ More info ] Unavailable |
||
#80 | F692117 | BRACKET, WATER LINE (1 required per assembly) |
F692117 - Bracket, NLA [ More info ] Unavailable |
||
#81 | F1705 | SCREW, 1/4 - 20 X 3/4 S.S. (2 required per assembly) |
F1705 - Screw - Priced Individually [ More info ] Unavailable |
||
#82 | FK1203 | SEAL KIT (1 required per assembly) |
FK1203 - FK12031 [ More info ] Unavailable |
||
#83 | FK1204 | WATER PUMP KIT (1 required per assembly) |
FK1204 - Water Pump Kit, NLA [ More info ] Unavailable |
||
#84 | F694056 | CUP, BEARING (1 required per assembly) |
31-F694056 - Bearing Cup [ More info ] Unavailable |
||
#85 | F694058 | BEARING (1 required per assembly) |
31-F694058 - Bearing [ More info ] Unavailable |
||
31-35924A 1 - Bearing Set [ More info ] Unavailable |
||
#86 | F694188 | NUT, PINION NUT (1 required per assembly) |
11-F694188 - Nut [ More info ] Unavailable |
||
#87 | F707902 | RING, THRUST (1 required per assembly) |
#88 | F523143 | BEARING (1 required per assembly) |
31-F523143 - Bearing [ More info ] Unavailable |
||
31-12578 - Roller Bearing [ More info ] Unavailable |
||
#89 | F8586 | KEY (1 required per assembly) |
#90 | F523058 | BEARING (1 required per assembly) |
31-F523058 - Bearing [ More info ] Unavailable |
||
31-30956 - Roller Bearing - Bearing Carrier [ More info ] Unavailable |
||
#91 | F707286 | WASHER, TAB (1 required per assembly) |
#92 | F707807 | RETAINER, THREADED (1 required per assembly) |
F707807 - Retainer [ More info ] Unavailable |
||
#93 | F698735-1 | SEAL, EXHAUST (1 required per assembly) |
F698735-1 - Seal, NLA [ More info ] Unavailable |
||
#94 | FA707054 | GEAR HOUSING (1 required per assembly) |
1600-FA707054 - Housing [ More info ] Unavailable |
||
1600-819231A 8 - GEAR HSG KIT [ More info ] Unavailable |
||
1600-819231A10 - Gear Housing Kit [ More info ] Unavailable |
||
1600-819231A13 - Gear Housing Kit [ More info ] Unavailable |
