Parts for Force 35 HP (1991) 5H246 Tiller Handle Kit

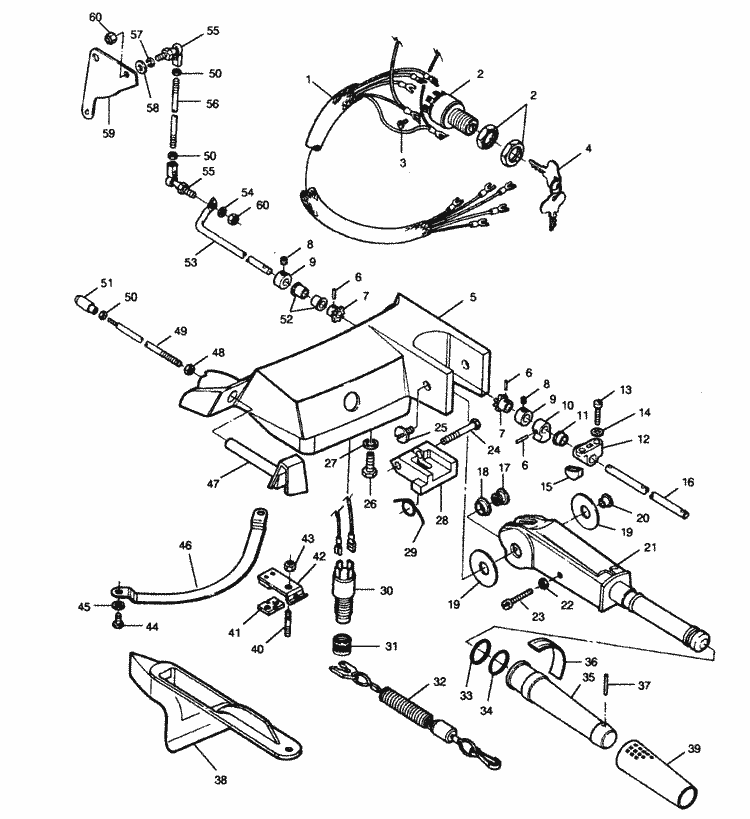

View diagram and parts list below.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | F717534 | HARNESS, WIRING (1 required per assembly) |
![]() |
||
#2 | F5H077 | SHORT BARREL KEYSWITCH W/KEYS (1 required per assembly) |
![]() |
F5H077 - F5H077 - SWITCH KIT Igniti O [ More info ] Unavailable Replaced by -F5H268 |
|
![]() ![]() |
||
#3 | F1280 | SCREW, 8 - 32 X 1/4 (5 required per assembly) |
![]() ![]() |
||
#4 | 817782 1 | IGNITION KEY - NO LETTER OR STAMPED A (1 required per assembly) |
![]() ![]() |
||
# | 817883 1 | IGNITION KEY - STAMPED B (1 required per assembly) |
![]() ![]() |
||
# | 817891 1 | IGNITION KEY - STAMPED C (1 required per assembly) |
![]() ![]() |
||
# | 817928 1 | IGNITION KEY - STAMPED D (1 required per assembly) |
![]() ![]() |
||
# | 817929 1 | IGNITION KEY - STAMPED E (1 required per assembly) |
![]() ![]() |
||
#5 | F717181 | BODY (1 required per assembly) |
![]() |
F717181 - PANEL O NLA [ More info ] Unavailable |
|
#6 | F1978 | PIN (3 required per assembly) |
![]() |
F1978 - F1978 - PIN Spring O [ More info ] Unavailable Replaced by 17-29908 |
|
![]() |
||
#7 | 43-818009 1 | GEAR (2 required per assembly) |
![]() ![]() |
||
#8 | F1859 | SETSCREW, 1/4 - 20 X 3/16 (2 required per assembly) |
![]() |
||
![]() ![]() |
||
#9 | FA343178 | RETAINER W/SETSCREW (2 required per assembly) |
![]() |
FA343178 - RETAINER KIT Stee O NLA [ More info ] Unavailable |
|
#10 | F525198 | STOP, THROTTLE (1 required per assembly) |
![]() |
F525198 - STOP-THROTTLE O NLA [ More info ] Unavailable |
|
#11 | F197813 | BEARING (1 required per assembly) |
![]() |
||
![]() ![]() |
||
#12 | F487816 | BEARING (1 required per assembly) |
![]() |
F487816 - F487816 - BEARING O [ More info ] Unavailable Replaced by -F487816-1 |
|
![]() ![]() |
||
#13 | F1829 | SCREW, 10 - 24 X 7/8 (2 required per assembly) |
![]() |
||
#14 | F8058 | WASHER (2 required per assembly) |
![]() |
||
#15 | F341693 | WEDGE (1 required per assembly) |
![]() |
F341693 - F341693 - WEDGE O [ More info ] Unavailable Replaced by -819227 |
|
![]() |
||
#16 | F717688 | SHAFT, STEERING HANDLE (1 required per assembly) |
![]() |
||
#17 | F286224-1 | INSERT, STEERING HANDLE (1 required per assembly) |
![]() |
||
#18 | F286818 | BEARING (1 required per assembly) |
![]() |
||
![]() ![]() |
||
#19 | F286220 | WASHER (2 required per assembly) |
![]() |
||
#20 | F85610 | BEARING (1 required per assembly) |
![]() |
23-F85610 - 23-F85610 - BEARING O [ More info ] Unavailable Replaced by 23-97896 |
|
![]() |
||
#21 | F717079 | HANDLE, STEERING (1 required per assembly) |
![]() |
F717079 - F717079 - HANDLE-STEERING O [ More info ] Unavailable Replaced by -F717079-1 |
|
![]() |
F717079-1 - HANDLE-STEERING O NLA [ More info ] Unavailable |
|
#22 | F1341 | NUT, 1/4 - 20 (1 required per assembly) |
![]() |
F1341 - F1341 - NUT (.250-20) Sta O [ More info ] Unavailable Replaced by 11-64015 |
|
![]() |
||
#23 | F2420 | SCREW, 1/4 - 20 X 1-1/4 (1 required per assembly) |
![]() |
10-F2420 - SCREW O NLA [ More info ] Unavailable |
|
#24 | F1425 | SCREW, 1/4 - 20 X 2-5/8 (1 required per assembly) |
![]() ![]() |
||
#25 | F1799 | SCREW, 5/16 - 18 X 5/8 (1 required per assembly) |
![]() |
||
#26 | F1929 | SCREW, 3/8 - 16 X 1-1/8 (2 required per assembly) |
![]() |
10-F1929 - 10-F1929 - SCREW (.375 - 16 O [ More info ] Unavailable Replaced by 10-35047 |
|
![]() ![]() |
||
#27 | F8065 | WASHER (2 required per assembly) |
![]() |
F8065 - F8065 - LOCKWASHER (.375) O [ More info ] Unavailable Replaced by 13-58643 |
|
![]() |
||
#28 | F717490 | STOP, STEERING HANDLE (1 required per assembly) |
![]() |
F717490 - STOP O NLA [ More info ] Unavailable |
|
#29 | F717868 | SPRING (1 required per assembly) |
![]() |
24-F717868 - SPRING O NLA [ More info ] Unavailable |
|
#30 | FK681602 | SWITCH, EMERGENCY STOP W/NUT & LANYARD (1 required per assembly) |
![]() ![]() |
||
#31 | F681188 | NUT (1 required per assembly) |
![]() |
22-F681188 - 22-F681188 - NUT O [ More info ] Unavailable Replaced by 11-855594 |
|
![]() |
||
#32 | F702329 | LANYARD (1 required per assembly) |
![]() |
F702329 - F702329 - LANYARD O [ More info ] Unavailable Replaced by -819399A 1 |
|
![]() ![]() |
||
![]() ![]() |
879104 - LANYARD W/CLIP O NLA [ More info ] Unavailable |
|
#33 | F53795-1 | SEAL (LARGE) (1 required per assembly) |
![]() |
||
![]() ![]() |
||
![]() ![]() |
||
#34 | F215795 | SEAL (SMALL) (1 required per assembly) |
![]() |
25-F215795 - 25-F215795 - SEAL O [ More info ] Unavailable Replaced by 25-38101 |
|
![]() |
||
#35 | FA456137 | GRIP W/SLEEVE (1 required per assembly) |
![]() |
||
#36 | F703894 | INDICATOR, SPEED (1 required per assembly) |
![]() |
||
#37 | F8548 | PIN (1 required per assembly) |
![]() |
||
![]() |
||
#38 | 817795A 1 | SNOUT, EXHAUST (1 required per assembly) |
![]() ![]() |
||
#39 | F458695 | SLEEVE (1 required per assembly) |
![]() |
||
![]() |
||
#40 | F717211 | STUD (1 required per assembly) |
![]() |
16-F717211 - STUD O NLA [ More info ] Unavailable |
|
#41 | F901631-1 | SHOE, FRICTION (1 required per assembly) |
![]() |
||
#42 | FA40742 | ARM ASSY., FRICTION (1 required per assembly) |
![]() |
FA40742 - ARM ASSY O NLA [ More info ] Unavailable |
|
#43 | F1832 | NUT, 1/4 - 20 (1 required per assembly) |
![]() |
11-F1832 - 11-F1832 - NUT Lock (.250-20 O [ More info ] Unavailable Replaced by 11-814101 |
|
![]() |
||
#44 | F1689 | SCREW, 1/4 - 20 (2 required per assembly) |
![]() |
||
![]() ![]() |
||
#45 | F8083 | WASHER (2 required per assembly) |
![]() |
F8083 - F8083 - LOCKWASHER (.250) O [ More info ] Unavailable Replaced by 13-26992 |
|
![]() ![]() |
||
#46 | F40775 | PLATE, FRICTION (1 required per assembly) |
![]() |
F40775 - PLATE O NLA [ More info ] Unavailable |
|
#47 | F717614 | HANDLE, GEARSHIFT (1 required per assembly) |
![]() |
||
#49 | F717611 | ROD, GEARSHIFT (1 required per assembly) |
![]() |
||
#50 | F1513 | HUT, 10 - 32 (3 required per assembly) |
![]() |
||
![]() ![]() |
||
#51 | F58685-2 | CONNECTOR, SHIFT (1 required per assembly) |
![]() ![]() |
||
#52 | F307818 | BEARING (2 required per assembly) |
![]() |
23-F307818 - 23-F307818 - BEARING O [ More info ] Unavailable Replaced by 23-26841 |
|
![]() |
||
#53 | F717838 | SHAFT, THROTTLE CONTROL (1 required per assembly) |
![]() |
||
#54 | F2042 | WASHER (1 required per assembly) |
![]() |
F2042 - F2042 - WASHER O [ More info ] Unavailable Replaced by 12-89302 |
|
![]() ![]() |
||
#55 | 817747 1 | JOINT, BALL (2 required per assembly) |
![]() |
817747 1 - 817747 1 - BEARING With Ball O [ More info ] Unavailable Replaced by -828514A 1 |
|
![]() ![]() |
||
#56 | F717509 | LINK, THROTTLE (1 required per assembly) |
![]() |
16-F717509 - 16-F717509 - LINK O [ More info ] Unavailable Replaced by -F717509-1 |
|
![]() |
||
#57 | F1975 | WASHER (1 required per assembly) |
![]() |
13-F1975 - 13-F1975 - LOCKWASHER (#10) O [ More info ] Unavailable Replaced by 13-26996 |
|
![]() ![]() |
||
#58 | F8011 | WASHER (1 required per assembly) |
![]() |
F8011 - F8011 - WASHER O [ More info ] Unavailable Replaced by 12-89302 |
|
#59 | F717192 | CAM, THROTTLE (1 required per assembly) |
![]() |
F717192 - F717192 - CAM-THROTTLE O [ More info ] Unavailable Replaced by -F717192-1 |
|
![]() |
F717192-1 - CAM-THROTTLE O NLA [ More info ] Unavailable |
|
#60 | F1804 | NUT, 10 - 32 (2 required per assembly) |
![]() |
11-F1804 - 11-F1804 - NUT (#10-32) O [ More info ] Unavailable Replaced by 11-20110 |
|
![]() ![]() |
