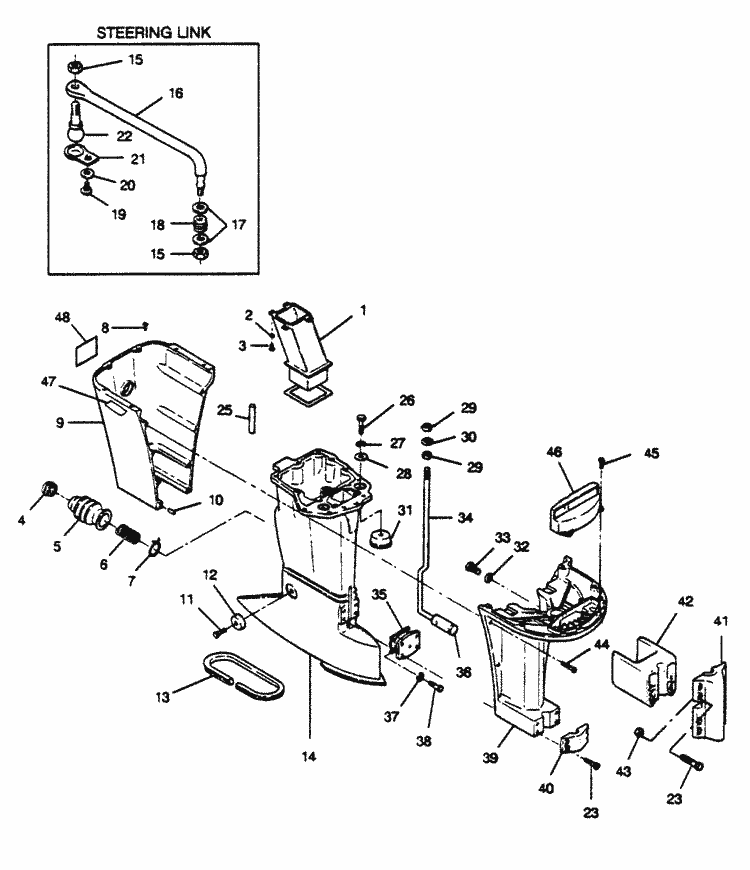

Parts for Force 125 HP (1989) Motor Leg
Tap to zoom. Scroll down to order.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | -F85660-1 | EXHAUST TUBE (1 required per assembly) |
#2 | -F8083 | SPRING LOCKWASHER (4 required per assembly) |
F8083 - LockWasher SS [ More info ] Unavailable |
||
#3 | -F1864 | HEX SLOT HD. SCREW, 1/4 - 20 X 3/4 (4 required per assembly) |
#4 | -F85258 | INSERT (1 required per assembly) |
F85258 - Idle Exhaust Boot Insert [ More info ] Unavailable |
||
816513 - Idle Exhaust Boot Insert [ More info ] Unavailable |
||
#5 | -F85130 | BOOT, IDLE EXHAUST (1 required per assembly) |
895012 - BOOT-EXHAUST [ More info ] Unavailable |
||
#6 | -F85380 | SPRING (1 required per assembly) |
#7 | -F85772 | CLAMP (1 required per assembly) |
#8 | -F1729 | PLUG (2 required per assembly) |
#9 | -F686145 | COVER, MOTOR LEG REAR (1 required per assembly) |
F686145 - Motor Leg Cover [ More info ] Unavailable |
||
F685145 - Cover [ More info ] Unavailable |
||
100-819317 - COVER-LEG [ More info ] Unavailable |
||
100-819317F - Cover [ More info ] Unavailable |
||
100-819317T - COVER-LEG,NLA [ More info ] Unavailable |
||
#10 | -F1664 | SPRING PIN (2 required per assembly) |
#11 | -F1263 | HEX SOCKET HD. CAP SCREW, 5/16 - 18 X 9/16 (2 required per assembly) |
#12 | -F438962 | MOUNT, LOWER REAR SHOCK (2 required per assembly) |
#13 | -F178323 | SEAL (1 required per assembly) |
F178323 - Motor Leg Seal, NLA [ More info ] Unavailable |
||
#14 | -F523133-3 | MOTOR LEG (20 INCH MODELS) (1 required per assembly) |
F523133-3 - Housing - Leg [ More info ] Unavailable |
||
1500-819432A 1 - Housing Kit-20 IN [ More info ] Unavailable |
||
1500-819432A 2 - Housing Kit-20 I,NLA [ More info ] Unavailable |
||
# | -F631133 | MOTOR LEG (25 INCH MODELS) (1 required per assembly) |
F631133 - LEG-MOTOR [ More info ] Unavailable |
||
1500-F631133-1 - LEG-MOTOR [ More info ] Unavailable |
||
1500-819433A 1 - LEG KIT-25 INCH [ More info ] Unavailable |
||
1500-819433A 2 - Housing Kit-25 I,NLA [ More info ] Unavailable |
||
#15 | -F2093 | STOP NUT, 3/8 - 24 (2 required per assembly) |
11-F2093 - Nut, (.375-24) [ More info ] Unavailable |
||
11-8M0042636 - Nut - Brass , Priced Individually [ More info ] |
||
118M0204726 - NUT-BRASS Note: Priced Individually [ More info ] Unavailable |
||
#16 | -F5H094 | STEERING LINK KIT (1 required per assembly) |
#17 | -F8038 | WASHER (2 required per assembly) |
12-F8038 - Washer [ More info ] Unavailable |
||
12-37828 - Washer, (.390 X .625 X .062) Stainless Steel [ More info ] |
||
#18 | -F523300-1 | SPRING (1 required per assembly) |
#19 | -F1280 | PAN HD. SCREW, 8 - 32 X 1/4 (1 required per assembly) |
#20 | -F8080 | SPRING LOCKWASHER (1 required per assembly) |
F8080 - Lock Washer - Priced Individually [ More info ] Unavailable |
||
#21 | -F523930 | RETAINER (1 required per assembly) |
F523930 - Retainer, NLA [ More info ] Unavailable |
||
#22 | -F523273 | STUD (1 required per assembly) |
#23 | -F1696 | HEX BOLT, 5/16 - 18 X 1 (8 required per assembly) |
#24 | -F439736 | SEAL, EXHAUST TUBE (1 required per assembly) |
#25 | -F686660 | STAND TUBE (2 required per assembly) |
F686660 - Standtube, NLA [ More info ] Unavailable |
||
#26 | -F1871 | HEX HD. SCREW, 3/8 - 16 X 3/4 (4 required per assembly) |
F1871 - Screw [ More info ] Unavailable |
||
#27 | -F2014 | WASHER (2 required per assembly) |
12-34931 - Washer, (.406 X .734 X .063 - Stainless Steel) [ More info ] |
||
#28 | -FA85355-1 | WASHER SET (2 required per assembly) |
FA85355-1 - WASHER KIT,NLA [ More info ] Unavailable |
||
#29 | -F2108 | LOCKNUT (2 required per assembly) |
#30 | -F1987 | WASHER (1 required per assembly) |
F1987 - Washer - Priced Individually [ More info ] Unavailable |
||
#31 | -F85965 | MOUNT, UPPER SHOCK (2 required per assembly) |
#32 | -F1703 | SPRING, LOCKWASHER (2 required per assembly) |
F1703 - LockWasher - Priced Individually [ More info ] Unavailable |
||
#34 | -F85615-1 | ROD, GEAR SHIFT UPPER (20 INCH MODELS) (1 required per assembly) |
F85615-1 - Shift Rod, NLA [ More info ] Unavailable |
||
# | -F500615-1 | ROD, GEAR SHIFT UPPER (25 INCH MODELS) (1 required per assembly) |
F500615-1 - F5006152 [ More info ] Unavailable |
||
F500615-2 - Shift Rod -25 Inc, NLA [ More info ] Unavailable |
||
#35 | -F438346 | MOUNT, LOWER SHOCK (1 required per assembly) |
#36 | -F85704 | COUPLER, GEAR SHIFT ROD (1 required per assembly) |
#37 | -F8096 | SPRING LOCKWASHER (4 required per assembly) |
F8096 - LockWasher - Priced Individually [ More info ] Unavailable |
||
#38 | -F1822 | HEX BOLT, 5/16 - 18 X 7/8 (4 required per assembly) |
#39 | -FA85135-4 | COVER, FRONT LEG (1 required per assembly) |
FA85135-4 - FK719135, NLA [ More info ] Unavailable |
||
FK719135 - FK719135, NLA [ More info ] Unavailable |
||
FK719135F - COVER KIT-LEG,NLA [ More info ] Unavailable |
||
#40 | -F85606 | CAP, KING PIN (20 INCH MODELS) (1 required per assembly) |
F85606 - FK85606, NLA [ More info ] Unavailable |
||
FK85606 - Kingpin Cap Kit, NLA [ More info ] Unavailable |
||
#41 | -F631606 | CAP, KING PIN (25 INCH MODELS) (1 required per assembly) |
F631606 - FK631606, NLA [ More info ] Unavailable |
||
FK631606 - CAP KT-KINGPIN-2,NLA [ More info ] Unavailable |
||
#42 | -F631707 | COVER, SHOCK MOUNT LOWER (25 INCH MODELS) (1 required per assembly) |
F631707 - F631707F, NLA [ More info ] Unavailable |
||
F631707F - COVER-SHOCK MT-2 [ More info ] Unavailable |
||
#43 | -F1515 | HEX NUT, 5/16 - 18 (4 required per assembly) |
F1515 - Hex Hut, 5/16 - 18 [ More info ] Unavailable |
||
11-8M0204668 - NUT @5 [ More info ] Unavailable |
||
#44 | -F2030 | HEX HD. CAP SCREW, 1/4 - 20 X 1-1/4 (6 required per assembly) |
#45 | -F1912 | HEX HD. SCREW, 10 - 24 X 1/2 (4 required per assembly) |
#46 | -F85779-1 | BAFFLE, AIR INTAKE (1 required per assembly) |
F85779-1 - FK692779, NLA [ More info ] Unavailable |
||
FK692779 - Baffle Assembly, NLA [ More info ] Unavailable |
||
#47 | -F690893-1 | DECAL (FORCE & MAXUM MODELS) (2 required per assembly) |
F690893-1 - DECAL,NLA [ More info ] Unavailable |
||
# | -FX690893 | DECAL (BAYLINER & SPECTRUM MODELS) (2 required per assembly) |
FX690893 - FX690893 - DECAL [ More info ] Unavailable Replaced by 37-8180211 |
||
37-818021 1 - DECAL-LEG,NLA [ More info ] Unavailable |
||
#48 | -F690374 | DECAL (FORCE & MAXUM MODELS) (1 required per assembly) |
37-F690374 - DECAL-LEG-REAR,NLA [ More info ] Unavailable |
||
# | -FX690374 | DECAL (BAYLINER & SPECTRUM MODELS) (1 required per assembly) |
