Parts for Force 125 HP (1988) Adapter & Reed Plate
Tap to zoom. Scroll down to order.

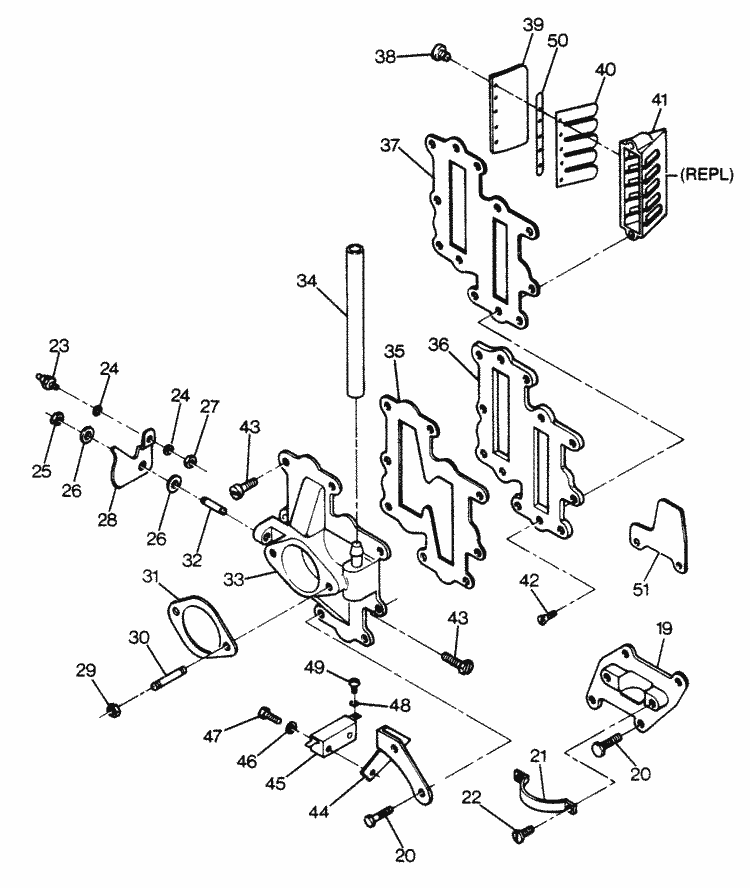

Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
# | FA440157 | CARBURETOR ADAPTER, UPPER (1 required per assembly) W/FITTING AND ILLUS. 30 (NOT SHOWN) |
FA440157 - Adapter-UPPER [ More info ] Unavailable |
||
#19 | F372958 | CHOKE BRACKET (1 required per assembly) |
#20 | F1532 | HEX HD. SCREW, 1/4 - 20 X 1 (6 required per assembly) |
#21 | F85317-3 | SOLENOID CLAMP (1 required per assembly) |
#22 | F1236 | SCREW, 1/4 - 20 X 1/2 (2 required per assembly) |
F1236 - Screw [ More info ] Unavailable |
||
#23 | 817747 1 | BALL JOINT W/STUD (1 required per assembly) |
817747 1 - 817747 1 - BEARING With Ball [ More info ] Unavailable Replaced by -828514A 1 |
||
#24 | F8058 | INTERNAL TOOTH LOCKWASHER (2 required per assembly) |
#25 | F7008 | STOP NUT, 1/4 - 20 (1 required per assembly) |
11-F7008 - 11-F7008 - NUT (.250-20) [ More info ] Unavailable Replaced by 11-72008 |
||
#26 | F269319 | THROTTLE CAM BEARING (2 required per assembly) |
#27 | F1513 | HEX NUT, 10 - 32 (1 required per assembly) |
#28 | F440192-1 | THROTTLE CAM (1 required per assembly) |
F440192-1 - F440192-1 - CAM-THROTTLE-OBM [ More info ] Unavailable Replaced by -F440192-2 |
||
F440192-2 - F440192-2 - CAM Throttle [ More info ] Unavailable Replaced by -8289501 |
||
828950 1 - Throttle Cam - OBM, NLA [ More info ] Unavailable |
||
#29 | F1346 | HEX NUT (4 required per assembly) |
11-8M0204671 - NUT [ More info ] Unavailable |
||
#30 | F440209 | CARBURETOR STUD (4 required per assembly) |
16-F440209 - 16-F440209 - STUD [ More info ] Unavailable Replaced by 16-819194 |
||
16-826387 - 16-826387 - STUD (.375-16 x 1 [ More info ] Unavailable Replaced by 16-8263871 |
||
16-8263871 - 16-8263871 - ->8263872 [ More info ] Unavailable Replaced by -8263872 |
||
#31 | F440906 | CARBURETOR GASKET (2 required per assembly) |
#32 | F433209-1 | THROTTLE CAM STUD (1 required per assembly) |
#33 | FA440167 | CARBURETOR ADAPTER, LOWER (1 required per assembly) W/FITTING AND ILLUS. 30 |
FA440167 - Adapter-LOWER [ More info ] Unavailable |
||
#34 | F440254 | BALANCE TUBE (1 required per assembly) |
F440254 - Hose - Balance Tube [ More info ] Unavailable |
||
32-817736A1 - 32-817736A1 - ->817736 [ More info ] Unavailable Replaced by -817736 |
||
32-817736 - 32-817736 - HOSE [ More info ] Unavailable Replaced by 32-83075821 |
||
#35 | F178168-1 | GASKET, CARBURETOR ADAPTER (1 required per assembly) |
27-F178168-1 - 27-F178168-1 - GASKET [ More info ] Unavailable Replaced by 27-F178168-1 |
||
#36 | F178404-1 | DEFLECTOR PLATE (2 required per assembly) |
F178404-1 - F178404-1 - PLATE-DEFLECTOR [ More info ] Unavailable Replaced by -F720404 |
||
F720404 - Deflector Plate [ More info ] Unavailable |
||
#37 | F406406 | GASKET DEFLECTOR PLATE (2 required per assembly) |
#38 | F1755 | ROUND HD. SCREW W/LOCKWASHER 6 - 32 X 1/4 (40 required per assembly) |
#39 | F85161-1 | REED STOP (8 required per assembly) |
#40 | F530160 | REED (5 PETAL) (8 required per assembly) |
#41 | F3A523158 | REED PLATE (4 required per assembly) W/ILLUS. 38, 39, 40, 44 AND 51 |
F3A523158 - Reed Plate [ More info ] Unavailable |
||
818108A 1 - Reed Plate Assembly, NLA [ More info ] Unavailable |
||
#42 | F1831 | FLAT HD. SCREW, 1/4 - 20 X 5/8 (8 required per assembly) |
#43 | F2008 | HEX HD. SCREW, 1/4 - 20 X 7/8 (10 required per assembly) |
#44 | F489551 | BRACKET NEUTRAL INTERLOCK SWITCH (1 required per assembly) |
F489551 - Bracket, NLA [ More info ] Unavailable |
||
#45 | F84449 | INTERLOCK SWITCH (1 required per assembly) |
87-F84449 - SWITCH NLA [ More info ] Unavailable |
||
#46 | F8088 | PLAIN WASHER (2 required per assembly) |
12-F8088 - 12-F8088 - WASHER [ More info ] Unavailable Replaced by 12-27882 |
||
#47 | F2016 | SLOTTED HD. FILL SCREW, 6 - 32 X 7/8 (2 required per assembly) |
#48 | F1704 | LOCKWASHER (2 required per assembly) |
#49 | F1645 | HD. SCREW, 6 - 32 X 1/4 (2 required per assembly) |
F1645 - Screw [ More info ] Unavailable |
||
#50 | F523451 | SPACER, REED STOP (8 required per assembly) |
#51 | F500894 | POINTER, TIMING (1 required per assembly) |
