Parts for Chrysler 20 HP (1979) Gear Housing
View diagram and parts list below.
Reference numbers in this diagram can be found in a light blue row below — scroll down to order.
#1 | F458845 | EXTENSION, MOTOR LEG (1 required per assembly) |
![]() |
||
#2 | F1929 | HEX CAP SCREW, 3/8 - 16 X 1 1/8 (8 required per assembly) |
![]() |
10-F1929 - 10-F1929 - SCREW (.375 - 16 O [ More info ] Unavailable Replaced by 10-35047 |
|
![]() ![]() |
||
#3 | F502128 | DRIVESHAFT FOR STANDARD SHAFT MODELS (1 required per assembly) |
![]() |
||
#- | F503128 | DRIVESHAFT FOR LONG SHAFT MODELS (1 required per assembly) |
![]() |
45-F503128 - DRIVESHAFT O NLA [ More info ] Unavailable |
|
#4 | F901563 | DRIVE PIN, WATER PUMP IMPELLER (1 required per assembly) |
![]() ![]() |
||
#5 | F24342 | SEAL, INLET WATER LINE UPPER (1 required per assembly) |
![]() ![]() |
||
![]() ![]() |
||
![]() ![]() |
||
#6 | F8039 | PLAIN WASHER (1 required per assembly) |
![]() |
12-F8039 - 12-F8039 - WASHER O [ More info ] Unavailable Replaced by -F2014 |
|
![]() |
F2014 - F2014 - WASHER O [ More info ] Unavailable Replaced by 12-34931 |
|
![]() |
||
#7 | F458244-1 | INLET WATER LINE FOR STANDARD SHAFT MODELS (1 required per assembly) |
![]() |
||
#8 | FP293 | PROPELLER (ACCESSORY ITEM) (1 required per assembly) |
![]() |
FP293 - FP293 - PROP O [ More info ] Unavailable Replaced by 48-819335A40 |
|
![]() |
||
![]() |
48-819336A40 - BLKDMD 10.38X11.5 O NLA [ More info ] Unavailable |
|
#9 | FA94094-2 | PROP NUT W/SEAL AND COTTER PIN (1 required per assembly) |
![]() ![]() |
||
#10 | F1027 | COTTER PIN (1 required per assembly) |
![]() |
F1027 - F1027 - PIN (.125 x .500) O [ More info ] Unavailable Replaced by 18-89961 |
|
![]() ![]() |
||
#11 | F40342 | SEAL, PROPELLER NUT (1 required per assembly) |
![]() |
||
![]() ![]() |
25-20195 - 25-20195 - O-RING O [ More info ] Unavailable Replaced by 25-20195 1 |
|
![]() ![]() |
||
![]() ![]() |
||
#12 | FK247 | PROPELLER PIN, PACK OF 6 W/COTTER PIN (1 required per assembly) |
![]() ![]() |
||
#13 | F1263 | HEX SOCKET HD CAP SCREW, 5/16 - 18 X 9/16 (2 required per assembly) |
![]() |
||
#14 | F2A366298 | PROP SHAFT BEARING CAGE (1 required per assembly) W/ITEMS 15 & 16 |
![]() |
F2A366298 - F2A366298 - CAGE ASSEMBLY Pro O [ More info ] Unavailable Replaced by 31-818053A 1 |
|
![]() ![]() |
31-818053A 1 - 31-818053A 1 - CAGE ASSY-BEARING O [ More info ] Unavailable Replaced by 31-817731A 5 |
|
![]() ![]() |
||
#15 | F141118 | SEAL, PROPELLER SHAFT (1 required per assembly) |
![]() |
26-F141118 - 26-F141118 - SEAL O [ More info ] Unavailable Replaced by 26-819396 |
|
![]() ![]() |
||
![]() ![]() |
||
#16 | F366058 | BALL BEARING, PROPELLER SHAFT (1 required per assembly) |
![]() |
||
![]() ![]() |
||
#17 | F141305 | SEAL, PROPELLER SHAFT BEARING CAGE (1 required per assembly) |
![]() |
25-F141305 - 25-F141305 - SEAL O [ More info ] Unavailable Replaced by 25-88657 |
|
![]() ![]() |
||
![]() ![]() |
||
#18 | FA458662 | BEVEL GEAR REAR W/BUSHING (1 required per assembly) |
![]() ![]() |
||
![]() |
43-817806A 2 - 43-817806A 2 - GEAR ASSEMBLY Rea O [ More info ] Unavailable Replaced by 43-819256A 1 |
|
![]() |
||
![]() |
||
#19 | F40717 | THRUST WASHER (2 required per assembly) |
![]() |
||
![]() |
||
#20 | F366727 | BALL, PROPELLER SHAFT (1 required per assembly) |
![]() |
||
#21 | 44-819500A 3 | PROPELLER SHAFT (1 required per assembly) |
![]() ![]() |
||
#22 | F90871-3 | GEAR SHIFT ARM PIN (1 required per assembly) |
![]() ![]() |
||
#23 | F2097 | SPRING PIN (1 required per assembly) |
![]() |
||
#24 | F99521-1 | CLUTCH (1 required per assembly) |
![]() |
F99521-1 - F99521-1 - CLUTCH O [ More info ] Unavailable Replaced by 52-819259 |
|
![]() |
52-819259 - 52-819259 - CLUTCH O [ More info ] Unavailable Replaced by 52-819259T |
|
![]() ![]() |
||
#25 | FS458023 | BEVEL GEAR FRONT W/BEARING (1 required per assembly) |
![]() |
||
![]() |
43-818006A 2 - 43-818006A 2 - GEAR ASSEMBLY Fro O [ More info ] Unavailable Replaced by 43-819255A 3 |
|
![]() |
43-819255A 3 - GEAR ASSEMBLY Fro O NLA [ More info ] Unavailable |
|
#26 | 1600-817804A 3 | GEAR HOUSING LOWER W/PLUG, WASHER AND THRUST BEARING CUP (1 required per assembly) |
![]() |
1600-817804A 3 - GEAR HOUSING ASSE O NLA [ More info ] Unavailable |
|
#- | 1600-817896A 2 | LOWER GEAR HOUSING COMPLETE (NOT SHOWN) (1 required per assembly) INCLUDES ALL ITEMS MARKED WITH AN ASTERISK (*). ORIGINAL FORCE P/N C458054-1 |
![]() |
1600-817896A 2 - GEAR HOUSING ASSE O NLA [ More info ] Unavailable |
|
#27 | F50109 | PLUG, GEAR HOUSING (2 required per assembly) |
![]() ![]() |
||
![]() ![]() |
||
![]() ![]() |
10-79953Q 2 - 10-79953Q 2 - SCREW KIT (.375-1 O [ More info ] Unavailable Replaced by 10-79953Q04 |
|
![]() ![]() |
||
![]() ![]() |
||
![]() ![]() |
10-79953K04 - Drain Screw - Priced Individually [ More info ] |
|
#28 | F8077 | WASHER, GEAR HOUSING PLUG (2 required per assembly) |
![]() |
F8077 - F8077 - WASHER O [ More info ] Unavailable Replaced by -F8186 |
|
![]() |
F8186 - F8186 - WASHER O [ More info ] Unavailable Replaced by 12-19183 |
|
![]() ![]() |
12-19183 - 12-19183 - WASHER Fiber O [ More info ] Unavailable Replaced by 12-19183 2 |
|
![]() ![]() |
12-19183 2 - 12-19183 2 - WASHER O [ More info ] Unavailable Replaced by 12-19183 3 |
|
![]() ![]() |
||
![]() ![]() |
||
![]() ![]() |
12-19183Q02 - Seals, Pack of 4 (yes this is actually a pack of 4) [ More info ] |
|
![]() ![]() |
||
#29 | F498891 | GEAR SHIFT ARM PIN (1 required per assembly) |
![]() |
||
![]() |
817468 - 817468 - PIN-SHIFT PIVOT O [ More info ] Unavailable Replaced by -826374 |
|
![]() ![]() |
||
#30 | F498618 | SEAL, "O" RING (1 required per assembly) |
![]() |
25-F498618 - 25-F498618 - SEAL O [ More info ] Unavailable Replaced by 26-817469 |
|
![]() |
26-817469 - 26-817469 - O RING O [ More info ] Unavailable Replaced by 25-25007 |
|
![]() |
||
![]() ![]() |
||
#31 | F97008-1 | STUD, LONG (1 required per assembly) |
#32 | F8065 | SPRING LOCKWASHER (10 required per assembly) |
![]() |
F8065 - F8065 - LOCKWASHER (.375) O [ More info ] Unavailable Replaced by 13-58643 |
|
![]() |
||
#33 | F1346 | HEX NUT (2 required per assembly) |
![]() |
||
![]() |
||
#34 | 817796A 2 | GEAR SHIFT ARM (1 required per assembly) |
![]() ![]() |
||
#35 | F2A458266 | BEVEL PINION W/BEARING (1 required per assembly) |
![]() |
43-F2A458266 - GEAR ASSEMBLY Pin O NLA [ More info ] Unavailable |
|
#36 | F435705 | GEAR SHIFT ROD LOWER (1 required per assembly) |
![]() |
F435705 - F435705 - ROD Lower Gear Sh O [ More info ] Unavailable Replaced by -819295 |
|
![]() ![]() |
||
#37 | F1015 | COTTER PIN (1 required per assembly) |
![]() ![]() |
||
#38 | F85372 | PIN, GEAR SHIFT ROD LOWER (1 required per assembly) |
![]() ![]() |
||
#39 | F40008 | STUD, SHORT (1 required per assembly) |
![]() |
F40008 - F40008 - STUD O [ More info ] Unavailable Replaced by 16-F40008-1 |
|
#40 | F90619-1 | YOKE, SHIFT ARM (1 required per assembly) |
![]() |
F90619-1 - F90619-1 - YOKE O [ More info ] Unavailable Replaced by -F90619-2 |
|
![]() ![]() |
||
#41 | F438930 | RETAINER, SNOUT (1 required per assembly) |
![]() |
||
![]() ![]() |
||
#43 | F435555 | SEAL, GEAR HOUSING (1 required per assembly) |
![]() |
25-F435555 - 25-F435555 - SEAL O [ More info ] Unavailable Replaced by 25-841807 |
|
![]() ![]() |
||
#44 | FA502554 | GEAR HOUSING UPPER (1 required per assembly) W/ITEMS 27, 28, 41, 45, 46, 47 AND 48 |
![]() |
1500-FA502554 - GEAR HOUSING ASSE O NLA [ More info ] Unavailable |
|
#45 | F338618-1 | SEAL, SHIFT ROD LOWER (1 required per assembly) |
![]() |
F338618-1 - F338618-1 - SEAL O [ More info ] Unavailable Replaced by 26-817472 |
|
![]() ![]() |
||
![]() ![]() |
||
#46 | F435077 | SCREEN, WATER INLET (1 required per assembly) |
![]() |
F435077 - F435077 - SCREEN O [ More info ] Unavailable Replaced by 35-819228 |
|
![]() ![]() |
||
#47 | F458057 | BEARING, DRIVESHAFT UPPER (1 required per assembly) |
![]() |
||
#48 | F458307 | SEAL, DRIVESHAFT (1 required per assembly) |
![]() ![]() |
||
#49 | F435562 | WATER PUMP BACK PLATE (1 required per assembly) |
![]() |
F435562 - F435562 - PLATE Back O [ More info ] Unavailable Replaced by -F435562-1 |
|
![]() ![]() |
||
#50 | F458065 | WATER PUMP IMPELLER (1 required per assembly) |
![]() |
F458065 - F458065 - IMPELLER O [ More info ] Unavailable Replaced by -F458065-1 |
|
![]() |
F458065-1 - F458065-1 - IMPELLER O [ More info ] Unavailable Replaced by -F458065-2 |
|
![]() |
F458065-2 - F458065-2 - IMPELLER O [ More info ] Unavailable Replaced by 47-F462065 |
|
![]() ![]() |
||
![]() ![]() |
||
#51 | FA504060 | WATER PUMP BODY (1 required per assembly) W/ITEM 52 |
![]() |

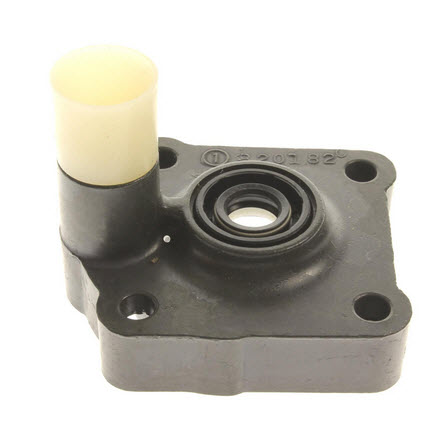

FA504060 - FA504060 - BODY ASSY-W/P O [ More info ] Unavailable Replaced by 46-FA715060 |
|
![]() |
||
#52 | F458736 | SEAL, WATER PUMP (1 required per assembly) |
![]() ![]() |
||
#53 | FA510914 | SEAL, INLET WATER LINE LOWER (1 required per assembly) |
![]() |
||
#54 | F2030 | HEX HD CAP SCREW, 1/4 - 20 X 1 1/4 (4 required per assembly) |
![]() ![]() |
||
#55 | FA434616 | GEAR SHIFT ROD INTERMEDIATE FOR STANDARD SHAFT MODELS (1 required per assembly) |
![]() |
FA434616 - Intermediate Gear Shift Rod - Std, NLA [ More info ] |
|
#- | FA435616 | GEAR SHIFT ROD INTERMEDIATE FOR LONG SHAFT MODELS (1 required per assembly) |
![]() |
FA435616 - ROD ASSEMBLY Inte O NLA [ More info ] Unavailable |
|
#56 | FS901244 | EXTENSION, INLET WATER LINE (1 required per assembly) |
![]() |
||
#57 | F513388 | DISC, WATER PUMP LOCATING (1 required per assembly) |
![]() |
||
#58 | FA435116 | EXHAUST SNOUT (1 required per assembly) |
![]() |
FA435116 - FA435116 - SNOUT O [ More info ] Unavailable Replaced by -817795A 1 |
|
![]() ![]() |
||
#59 | F1994 | HEX SOCKET HD CAP SCREW, 5/16 - 18 X 1 (1 required per assembly) |
![]() ![]() |
||
![]() ![]() |
||
#60 | FK1068 | GEAR HOUSING SEAL KIT (1 required per assembly) INCLUDES ALL ITEMS MARKED WITH A DOUBLE ASTERISK (**) |
![]() |
||
![]() ![]() |
||
#61 | FK1053 | WATER PUMP KIT (1 required per assembly) |
![]() ![]() |
||
#62 | A467392 | DECAL, LEG - PORT (1 required per assembly) |
#- | A467391 | DECAL, LEG - STANDARD (1 required per assembly) |
